DX5080 Станок для торцовки балок для судостроения

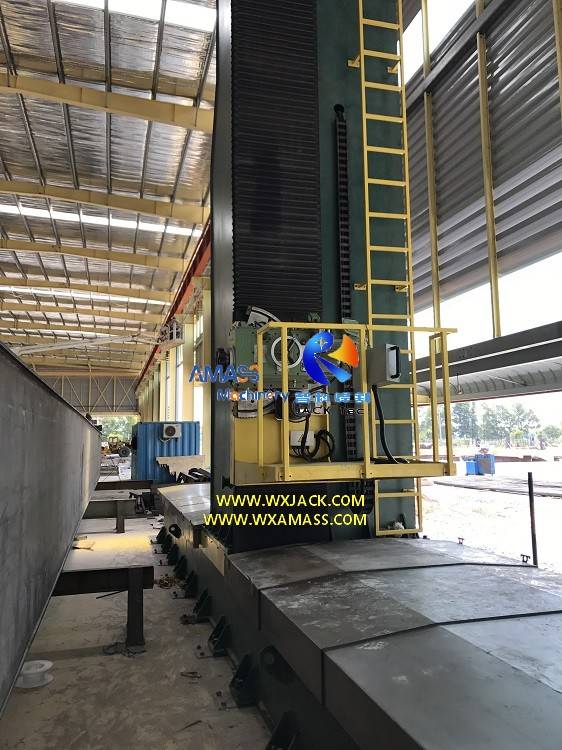

На первом фото представлен комплект большого торцевого фрезерного станка DX5080 для стальных конструкций на объекте заказчика.Несколько операторов работали на машине, поднимаясь по лестнице, чтобы получить доступ.В этом разделе продуктов мы кратко обсудим такие торцевые фрезерные станки для тяжелых условий эксплуатации.

1. Кто является заказчиком DX5080 и других крупногабаритных фрезерных станков с двутавровыми балками??

1)       Заказчиком этого конкретного торцевого фрезерного станка DX5080 для тяжелых условий эксплуатации является судостроительный завод в южно-центральной части Китая.На судостроительном предприятии первые металлические пластины должны быть отделаны Станок для закругления кромок;Затем превратился в WIP (в процессе) элементов жесткости и был выпрямлен с помощью Машина для правки элементов пластины жесткости, затем производится в конечную продукцию большого корабля;

2)       Помимо судостроения, другими отраслями промышленности, в которых есть спрос на такие большие фрезерные станки для торцевой поверхности сварочных конструкций, являются мостостроение (например, мост через залив. Пожалуйста, ознакомьтесь с разделом продукции 'Кромкофрезерный станок FXBJ-23 с четырьмя головками для сверхбольшой балки' мы произвели для такого проекта), Котельное производство, Портовые машины и т.д.;

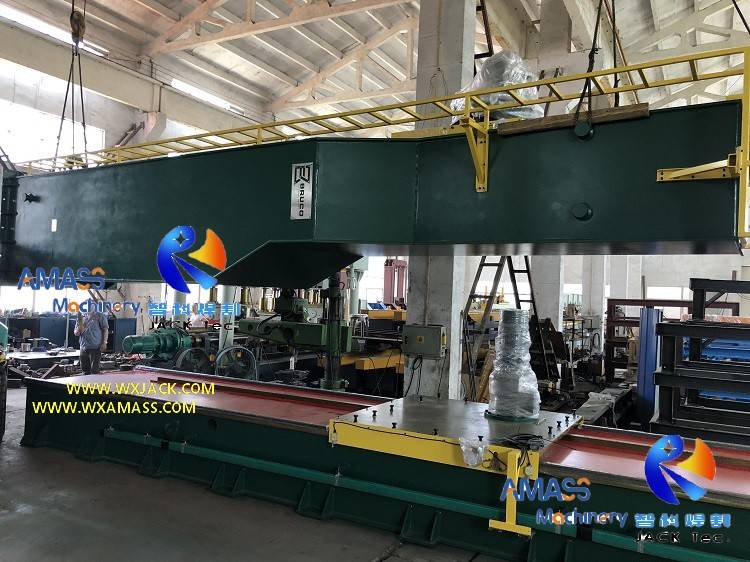

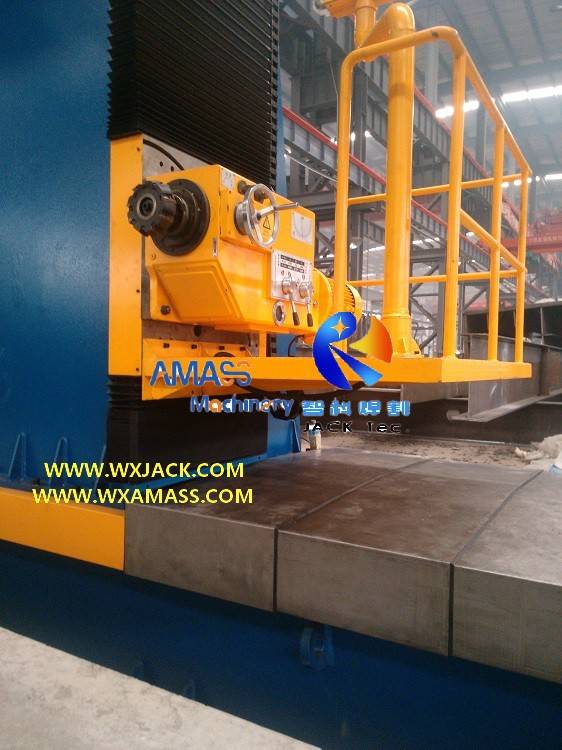

3)       Самый большой из них, который мы сделали до сих пор, — это комплект фрезерных станков для крупных элементов конструкции DX6080, экспортированных во Вьетнам в 2018 году. Подъем его колонны и станины, а также монтаж на месте заказчика, см. вторую и третью фотографии. ;

4)       В целом спрос на такие торцевые фрезерные станки с большими балками на рынке невелик (имеется в виду вертикальное фрезерование торцевых поверхностей с ходом 4 м и выше, например, DX40xx/DX50xx/DX60xx…), что составляет 5–10 %. самое большее с оценкой.Между тем, конечно, грандиозный размер станка обычно производит глубокое впечатление на окружающих, а возможность проектирования/обработки/производства таких крупногабаритных концевых фрезерных станков со стальными конструкциями обычно отражает общую силу компании.

2. Конструктивные размеры и технология обработки деталей крупногабаритных торцевых фрезерных станков для сварки конструкций:

Как мы уже упоминали в предыдущем разделе о продуктах, действительный вертикальный ход 3 м является начальным уровнем фрезерного станка для обработки торцевых поверхностей больших двутавровых балок.Наиболее применяемые модели подпадают под диапазон вертикального хода 3~3,5 м, например, DX3030/DX3535… и т. д. Когда вертикальный ход достигает 4 м и выше, машина изготовлена ​​по специальному заказу и требует особого внимания при ее заказе. процесс доставки.Здесь мы даем несколько пунктов, как показано ниже:

1) Размер узлов и исходных материалов в  Сверхмощный торцевой фрезерный станок:

Прежде всего, это расчетный размер компонентов/узлов торцевого фрезерного станка для тяжелых условий эксплуатации.Для этого конкретного DX5080 габаритные размеры машины и узлов следующие: общая высота 7,5 м;Общая длина: 11м;Общая ширина: 2,5 м;Высота базовой кровати: 700 мм (стандартная высота 500 мм);Все узлы этого большого концевого фрезерного станка со стальной конструкцией изготовлены из высокопрочных стальных листов толщиной 20~30 мм (большую часть составляют листы толщиной 30 мм);

2) Технология обработки узлов и агрегатов в  Сверхмощный торцевой фрезерный станок:

а)       Все узлы, в том числе станина машины длиной 10,5 м и колонна высотой 6,7 м, изготавливаются целиком и собираются вместе, а не из сегментов.Таким образом, можно гарантировать наилучшую степень жесткости и прочности всей рамы этого большого фрезерного станка для торцевой поверхности сварочной конструкции;

б)      Процесс сборки обеспечивается контролем крутящего момента: все фитинговые соединения имеют предусмотренный крутящий момент и выполняются с помощью предусмотренных монтажных инструментов в зависимости от значения крутящего момента и типа сборки;

в)       Механические узлы станка, особенно его станина, распределены вокруг большого количества ребер жесткости как снаружи, так и внутри --- Для такого большого фрезерного станка с двутавровой балкой жесткость и интенсивность являются фактором №1, который необходимо учитывать. все время.

3. Технические параметры DX5080  Сверхмощный торцевой фрезерный станок:

Для этого большого фрезерного станка для торцевой поверхности двутавровой балки DX5080:
