Машина для стыкового соединения пластин MP20 для соединения пластин

1.     Для чего используется машина для стыковой сварки пластин MP20?

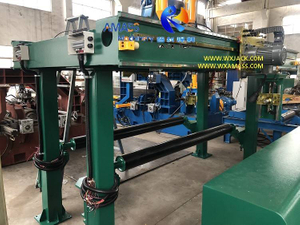

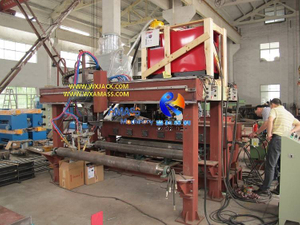

1)       Прилагаемая первая фотография была сделана российским заказчиком на установке Wuxi JACK MP20 для плоскостыковой сварки пластин.Мы видим, что на выходном конвейере есть кусок готовой совместной стальной плиты из двух кусков стальных плит сырья: (Рисунок 1)

2)       Станок для стыкового соединения пластин серии MP используется для стыкового соединения 2 кусков металлических пластин (Материал: углеродистая сталь, нержавеющая сталь, алюминий) в режиме сварки под флюсом (для листов толщиной 6~40 мм) и/или CO₂ сварка (для тонкого листа 5~6мм);

3)       Итак, при каких обстоятельствах следует соединять металлические пластины с помощью этой машины для стыкового соединения пластин??

а)       Например, при производстве труб большого диаметра (диаметром 5 м и более) длина цельного куска стального листа недостаточна для того, чтобы его можно было согнуть и свернуть в полный круг диаметром 5 м и более;

б)      К этому времени необходимо соединить 2 куска стального листа с помощью этой машины для сварки соединений пластин серии MP;

4)      MP20 относится к макс.допустимая ширина стыковой сварки 2000мм.Это означает, что наибольшая ширина соединения в машине для стыковой сварки пластин MP20 составляет 2000 мм.

2.     Рабочие этапы машины для плоскостыковой сварки пластин серии MP:

1)       Общая компоновка машины для стыковой сварки пластин модели MP:

а)       Глядя на вертикальный вид машины для плоскостыковой сварки пластин MP20 на первом фото, вы можете увидеть в последовательности движения материала от входного конвейера к выходному конвейеру:

б)      На входной стороне портала машины для стыкового соединения пластин имеется тройной резак, а на выходе портала - система сварочных горелок;

2)       Газовый резак в станке для стыкового соединения пластин модели MP:

а)       Пожалуйста, проверьте 2^й фотография процесса тройной резки на станке для стыкового соединения пластин серии MP;

б)      Этот блок имеет тот же принцип работы, что и Машина для резки пластин с тройным пламенем.Предназначен для выполнения разделки под сварку на кромках металлических пластин толщиной более 15 мм, подготовки под последующую стыковую сварку на противоположной стороне машины для сварки стыков пластин: (Рис.2)

в)       Этот блок является дополнительным для машины для плоскостыковой сварки.Без него вам может понадобиться сделать разделку под сварку на кромках металлических пластин в Кромкофрезерный станок серии XBJ и SXBJ;

3)       Стыковая сварка под флюсом на машине для плоскостыковой сварки модели MP:

а)       Технология сварки: 3^рд~ 5^й фотографии фиксируют рабочие элементы системы стыковой сварки SAW (дуговая сварка под флюсом) в машине;

б)      В системе стыковой сварки машины для стыковой сварки пластин серии MP, Таять насквозь метод используется для высококачественной и высокоэффективной стыковой сварки, что означает «сварка одной поверхности двумя формирующими поверхностями».См. ниже фото эффекта проплавления на машине для стыкового соединения пластин: (Рис.3)

4)       Установка сварочной горелки в машине для стыкового соединения пластин модели MP:

3^рд была сделана фотография состояния установки системы сварочной горелки в машине для сварки стыков пластин MP, включая подъемный механизм с приводом от двигателя/блок подачи проволоки/трубку подачи проволоки/блок рециркуляции сварочного флюса/механизм выпрямления проволоки;

5)       Медная подушка и сварочная основа в машине для плоскостыковой сварки модели MP: (Рис.4)

а) 4^й На фотографии показана площадка для стыковой сварки, состоящая из набора медных пластин.Вы можете увидеть 6 пар удерживающих блоков черного цвета прямо над медными контактными площадками, расстояние между которыми составляет 300–350 мм.При общей ширине сварного шва 2000 мм в машине для стыковой сварки пластин MP20 требуется 6 пар таких удерживающих блоков;

б)      Эти удерживающие блоки предназначены для плотного прижатия двух кусков металлических пластин во время стыковой сварки плавлением в машине для стыкового соединения пластин, которые приводятся в действие масляными цилиндрами, установленными внутри трапециевидной крышки с обеих сторон медных площадок и сварочного основания;

в)       Вы можете видеть из 4^й На фотографии показано, что к каждому из удерживающих блоков подключены заземляющие кабели черного цвета, гарантирующие безопасную сварку машины для стыковой сварки пластин MP20: (Рис.5)

6)       Сварочная горелка при работе на машине для стыковой сварки пластин модели MP:

а)       5^й фотография также была сделана на сварочной горелке, такой же, как 3^рд Фото.Разница в том, что он был получен во время процесса стыковой сварки плавлением SAW на машине для плоской стыковой сварки;

б)      И вы можете обнаружить, что сварочный флюс был нанесен на сварочный шов между двумя частями стальных пластин. Пожалуйста, ознакомьтесь с прикрепленным видео о стыковой сварке плавлением под флюсом на машине для сварки пластин MP20.;

в)       Готовая стальная пластина встык от машины для сварки пластин: Пожалуйста, проверьте 6^й Фото.

3.     Технические параметры станка для стыкового соединения пластин MP20:

Ниже приведены параметры стандартной машины для стыковой сварки пластин MP20:
