MP35 плавление через экономичный сварочный аппарат для соединения пластин

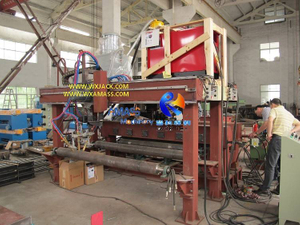

Рабочий вид на  Машина для стыковой сварки пластин:

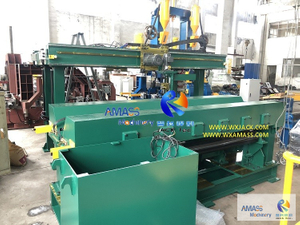

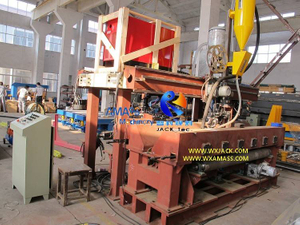

Вертикальный вид на комплект машины для стыковой сварки пластин MP35 на первой фотографии показывает типичную рабочую зону оборудования: сырье (металлические пластины для соединения) рядом с конвейером и готовая соединительная пластина на выходном конвейере.

1. Медная подушка и циркуляция охлаждающей воды для технологии проплавления машины для стыковой сварки пластин серии MP:

1) Сварной шов: Сварочный шов, образовавшийся на соединительной пластине, можно увидеть справа на первой фотографии, а также локальное усиление на второй фотографии. Машина для стыковой сварки пластин серии MP использует технологию проплавления в процессе стыковой сварки, обеспечивая высокий уровень сварного шва с обеих сторон соединительной пластины при односторонней сварке;

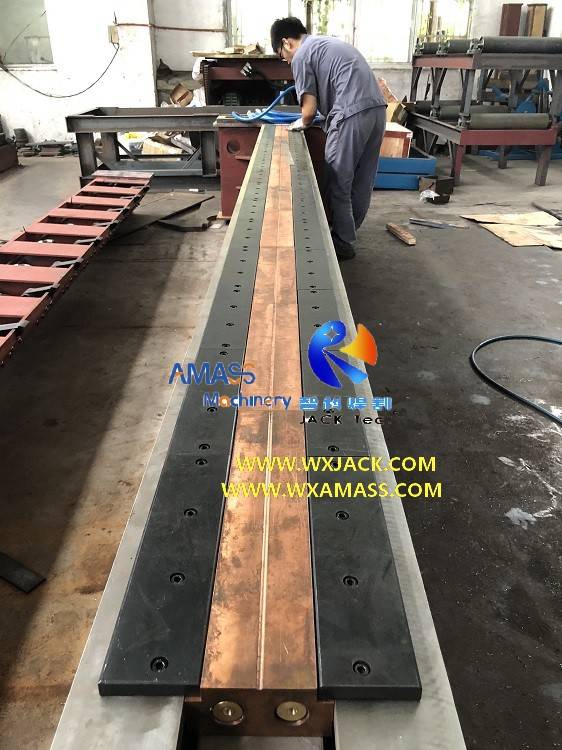

2) Прикрепленные 3^р-д Фото показано расположение медной прокладки перед ее установкой в ​​машину для стыковой сварки пластин.Для успешного завершения сварки насквозь (сварка с полным проплавлением) в машине для стыковой сварки пластин, особенно для пластин среднего и большого размера, решающее значение для завершения работы имеют медные прокладки и ее блок с водяным охлаждением;

3) Плавление и рождение в машине для стыковой сварки пластин серии MP:

а) Сварочный флюс SAW: Перед стыковой сваркой плавлением в машине для плоской стыковой сварки пластин на поверхность медной подушки наносится тонкий слой сварочного флюса;

б) Зажим пластин: И две металлические пластины плотно прижимаются к медным площадкам, а на сварочный шов наносится еще большое количество сварочного флюса, пожалуйста, проверьте прикрепленное видео и прилагаемые 4^й Фото;

 в) Сварка методом расплавления: Сильноточная SAW (дуговая сварка под флюсом) и медные прокладки помогают создать сварочный шов с полным проплавлением в машине для стыковой сварки пластин, достигая цели проплавления;

4) Водяное охлаждение медных площадок  в машине для стыковой сварки пластин:

а) В машинах для стыковой сварки пластин серии MP стыковая сварка SAW имеет большой ток, который выделяет достаточное количество тепла и может оказать негативное воздействие на медные площадки.Соответственно, имеется система оборотной воды для охлаждения этих медных площадок во время работы машины для стыковой сварки пластин;

б) Как видно из прикрепленного 3^р-д На фото оператор подсоединял эти медные площадки резиновым шлангом синего цвета.Во время стыковой сварки SAW на большом токе через этот резиновый шланг проходит охлаждающая вода, отводя тепло от медных прокладок машины для стыковой сварки пластин.Большой резервуар для воды расположен в функциональной зоне машины для стыковой сварки пластин вместе с системой гидравлического насоса, образуя всю систему водяного охлаждения медных колодок;

5) Медные колодки Высота  в машине для стыковой сварки пластин:

а) Медные колодки приподняты под приводом двигателя;

 б) Он опускается вниз во время подачи и выгрузки пластин в машину для стыковой сварки пластин и из нее, поднимается вверх при позиционировании пластин, а затем плотно прижимается к нижней поверхности сварочного шва;

в) Его ход контролируется фотоэлектрическим переключателем в системе управления машины для стыковой сварки плоскими стыками.

2.   Значение «экономической эффективности» для машины для стыковой сварки пластин:

Машина для стыковой сварки пластин серии MP объединяет функции резки и сварки в одном оборудовании и удваивает производительность соединения пластин за счет:

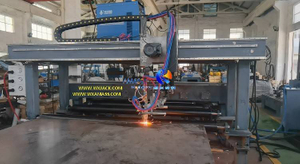

1) Тройная резка пламенем: Интегрируйте функцию снятия фаски с помощью тройного резака, как показано на рисунке 5.^й Фото.Без него скос нужно делать с Кромкофрезерный станок серии XBJ, или серия CNC-CG  Трехлистовой автомат для резки;Или, без снятия фаски для выполнения сварочной канавки на машине для стыковой сварки пластин, макс.толщина для стыковой сварки всего 15 мм, вместо 40 мм в стандартной комплектации;

2)   Удаление второго этапа сварки на противоположной стороне пластин и, следовательно, опасной и трудоемкой работы по переворачиванию металлических пластин;

3)   Удалите углеродную строжку, которая необходима перед сваркой второй стороны;

В целом, любые 2 куска грубых металлических пластин можно соединить вместе, пройдя один раз через Машина для стыковой сварки пластин серии MP.Это похоже на Интегральная машина для выпрямления и сварки двутавровой балки, что один комплект машин объединяет несколько функций в одно оборудование.

3. Технические параметры  машины для стыковой сварки пластин MP35:

Ниже приведены параметры стандартной машины для стыковой сварки пластин MP35:
