Высокая скорость CG5000 CNC Triple Plate Match

Уникальность  машины с тройной резкой тарелки:

1) в качестве ветви машины для резки пламени с ЧПУ , в качестве режущего газа с целью вырезания расчистки на краю углеродных стальных пластин используется кислород и оксиацетилен в качестве режущего газа для вырезания расчистка на краю углеродных стальных пластин;

2) Таким образом, эта ветвь машины  также названа как машина с тройной резкой пламени.

1. Краткое описание на тройной машине резки пламени:

1)  Использование машины:

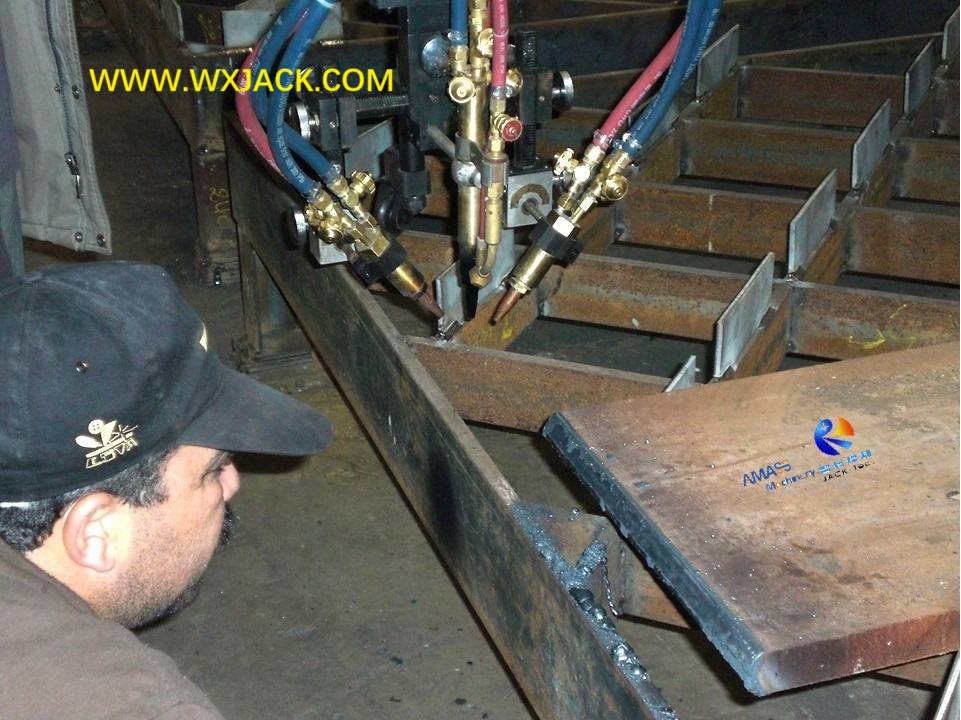

а) Функция и доставка:    эта машина предназначена для вырезания края скоси на стальной пластине с листовым металлом, особенно углеродистыми стальными пластинами, как вы можете наблюдать из прикрепленных второго и третьего фотографий;

б) аналог:  в этом отношении эта машина имеет аналогичное использование, как и на краю пластинга , но работает в разных принципах;

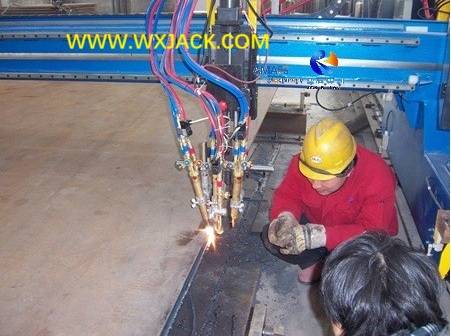

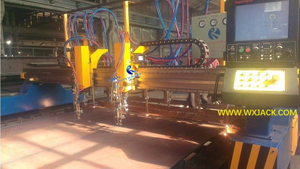

Wuxi Jack CNC-CG5000 Модельная пластина Тройная машина  с тройной режущей

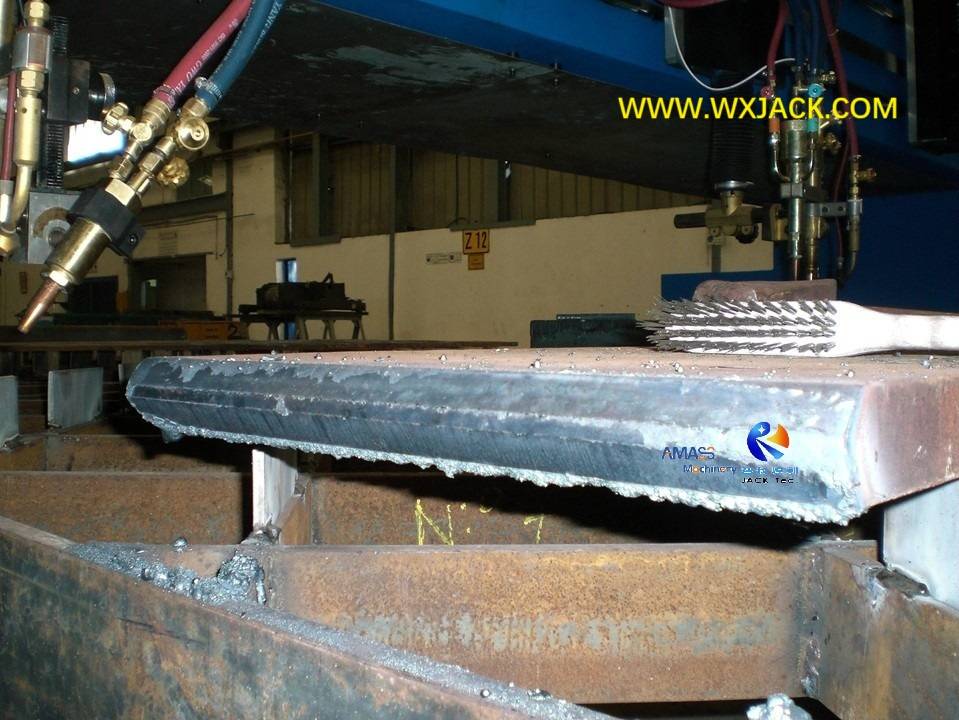

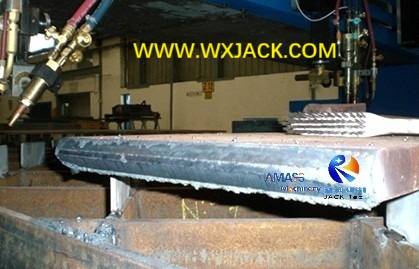

Готовая скошенная углеродистая стальная пластина от тройной резки пламени: ( рис.2 )

2)   Принцип работы машины с тройной пластиной пластиной из листового металла:

Разница между тройной резкой пламенем и краем пластины заключается в принципе работы:

а) фрезеровая  машина для края пластины делает снятие по краям заготовки, на пути  высокоскоростной фрезерующей головки (механический тип);

б) в то время как эта машина для резки с ЧПУ CNC-CG Triple CNC вырезает скопление на краях заготовки, с помощью тройной резки пламени в скорости резки пластиковой пластины;

3)   Универсальная рабочая модель тройной режущей факела в  машине с тройной резкой пламенем:

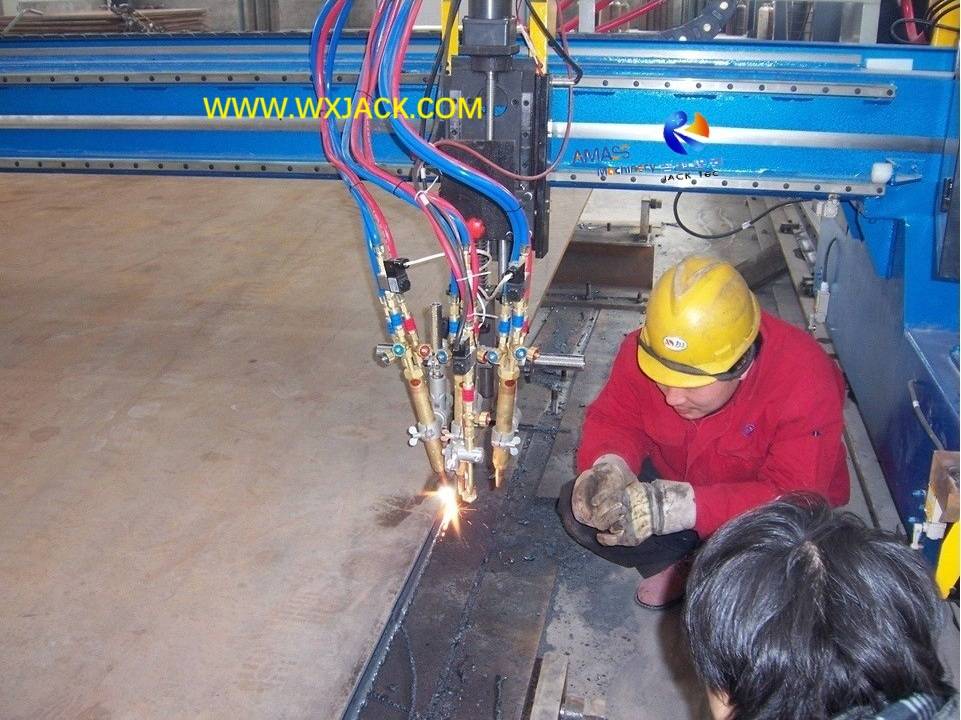

а), как показано на прикрепленных фотографиях: на машине один кусок тройной режущей факела имеет три куска одиночной резки головки;

б) от тройной резки до одиночной резки: отключите два куска боковых головок тройной резки факела, и оставляя только среднюю резку, тройной фонарик превращается в одиночную или полосатую режущую факел;

c) в этом смысле, тройная пласка, разрезая машины для резки, функционируют функцию режущей стрип -пластины , с меньшим количеством резки факела и, следовательно, производительности;

4) Бинги и ласки, которые будут изготовлены из  машины с тройным пламенем:

а) Типичные и классические типы фасков , которые могут быть от пламени Тройной резки, представляют собой x/   y/   k/ v, показанные на эскизе ниже:

Наиболее часто выбранные косы, которые можно ожидать от машины с тройной резкой пластинкой: ( Рис.3 )

2. Структура и технические особенности машины для резки пластинного пламени:

1) Структура тройного пламени с ЧПУ

Машина получает от 'Стандартный ' CNC Flame Rutch Machine. Он имеет основную структуру моторного привода, движущегося по двум параллельным рельсам;

2)  Применение машины для резки пламени ЧПУ :

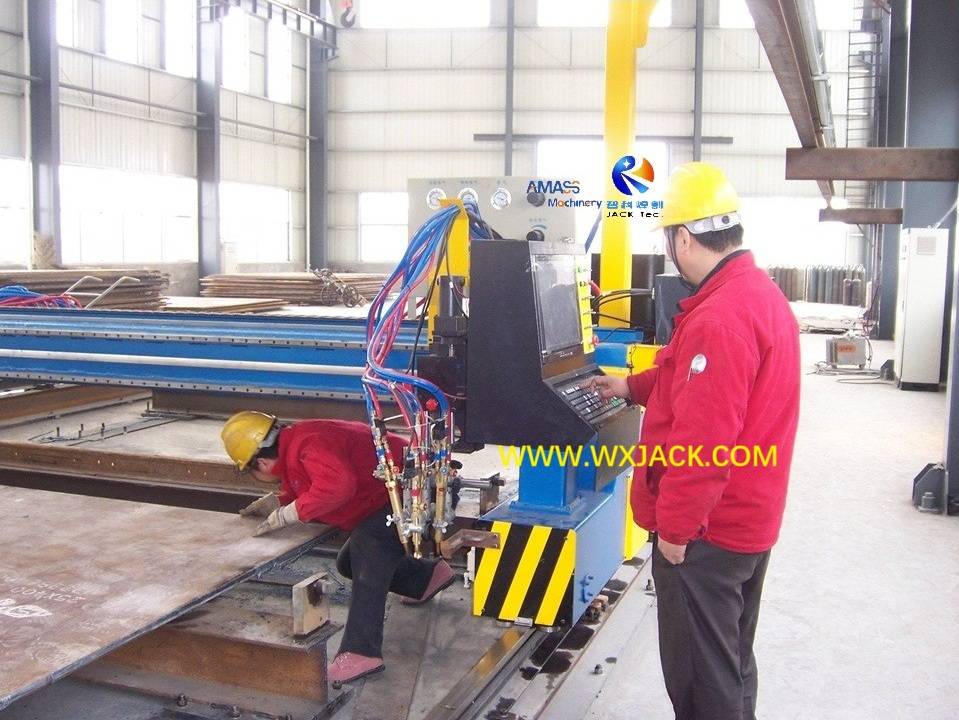

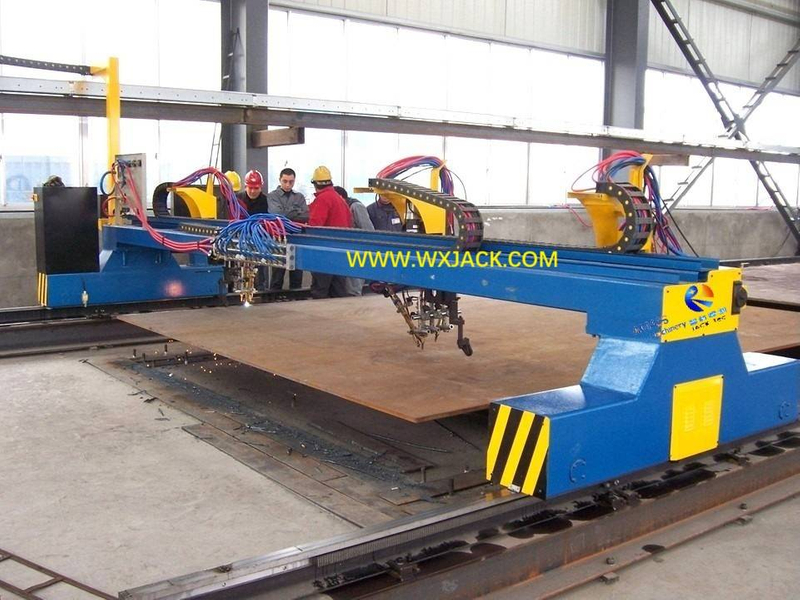

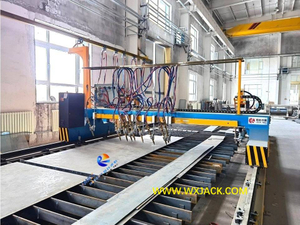

A) Конфигурация:   Прикрепленная картинка показывает набор машины Wuxi Jack CNC-CG5000 Тройной резки, которая установлена ​​с двумя кусочками тройных факелов. Такая машина принадлежит типу созданной портной конфигурации;

б) уникальность машины  с  Тройным пламенем с ЧПУ.

3)  Управление приводом в CNC-CG5000 Листовой металл стальной пластин

A)    ЧПУ - это не обязательно:     обычная машина для резки пламени, не требует контроля контура. Таким образом, ЧПУ не обязательна для ее контрольной системы;

б)    важность двойного привода:    однако, для всех видов обычных (что означает, что нет управления ЧПУ и сервопривода) и машины для резки ЧПУ, пролета рельса выше 4000 мм означает, что машина с настройкой двойного привода должна быть введена для целей стабильного бега , , который может быть реализован только с помощью сервопривода и соответствующего управления ЧПУ;

C)    Роль управления с ЧПУ здесь:    это верно для машины с тройной резкой на плите CNC-CG5000, показанной на прикрепленных изображениях: он имеет пролет рельса 5000 мм. Чтобы гарантировать производительность машины с ЧПУ и качество ее резки, ЧПУ и соответствующие системы сервопривода, модернизируя машину резания ЧПУ набор подлинного контрольного машины ЧПУ чувствительности;

D)   Одиночный диск:     с другой стороны, чтобы сэкономить затраты для клиентов, 'Меньшее ' и более компактные модели машины, которая имеет параллельный рельс -рельс 4000 мм и меньше, не требует сжизного с ЧПУ и сервопривода, когда нет других специальных требований на машине с разрезанием тройного пламени от клиентов.

3.  Применение и эксплуатация машины для резки тройного пламени:

1) Помощник:   на сочетаниях стальных пластин останутся отбросы и остатки, которые обрезаются с помощью тройной машины с тройной резкой. Таким образом, его нужно сбить в качестве операции обрезки;

2) Управление точностью угла разреза в  машине с тройной резкой пластинкой:

 а)  Правильность и точность скоси, сделанные с помощью машины, зависит от регулировки углов качания двух кусочков боковых резки;

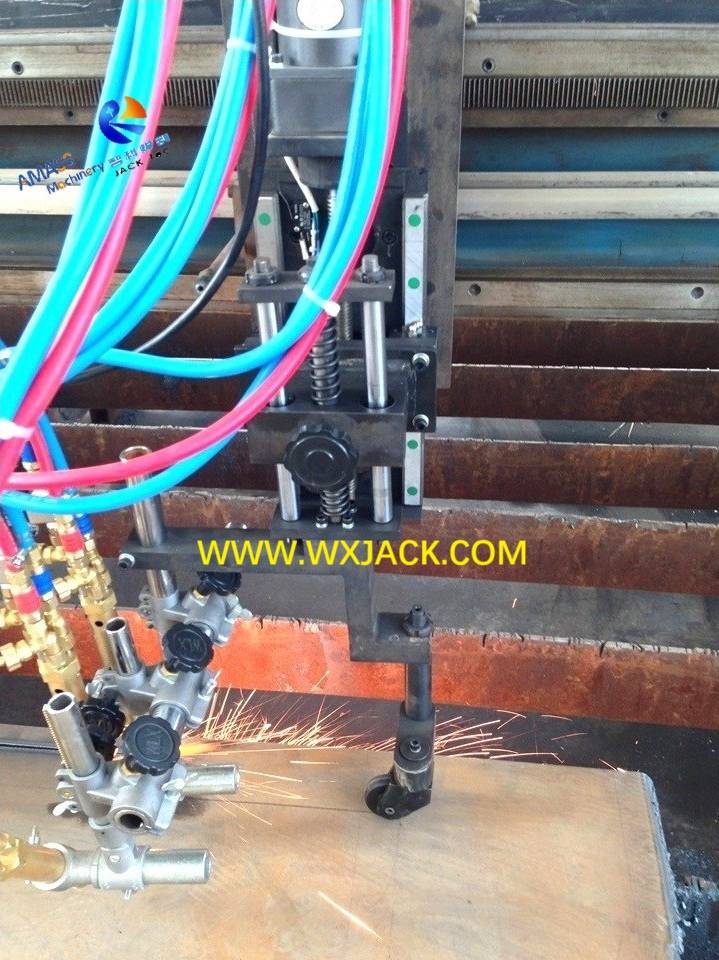

б) для этой цели существует указательный линейщик на каждом из боковых резки для управления на угле качания режущего факела;

3)   2 варианта на тройной и одиночной резки пламени:   как упомянуто в первом элементе, в машине с тройной резкой пластиной, выключив две боковые резки, средняя головка может использоваться для резки полосы;

4)   Регулировка тепловой резки газа:     резка давление газа и управление потоком - это то же самое, что и стандартная резка пламенная пластина резки на одной головке в стандартной модельной машине;

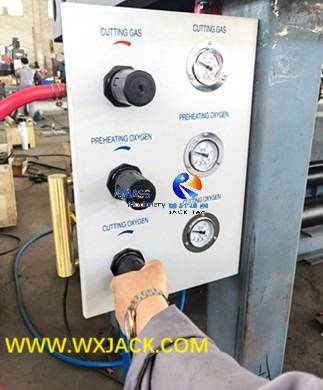

Панель по регулированию газа в Wuxi Jack  CNC Clame Cutting Matcher: ( Рис.4 )

4. Технические параметры тройной машины с разрезанием пластины:
