Аппарат электрошлаковой сварки с проволочным электродом консольного типа XSD12

Аппарат для электрошлаковой сварки проволочным электродом XSD12 реализует другой вид электрошлаковой сварки на заготовках балок коробчатого сечения, отличный от расходуемого типа сопла.

Мы сравнили проволочный электрод с расходуемым соплом в производственной части аппарата электрошлаковой сварки XD12.Вкратце, с точки зрения электрошлаковой сварки проволочным электродом, такая машина имеет меньшие эксплуатационные расходы по сравнению с насадкой расходуемого типа, так как ее насадка не будет расходоваться в процессе сварки;Но более высокая стоимость машины (на 30–40% выше) и относительно сложная работа.

    1.  Использование  Электрошлаковая сварочная машина с проволочным электродом:

   1)  Так же, как расходуемый тип сопла серии XD, проволочный электрод XSD12 для электрошлаковой сварки также предназначен для

     цель сварки накладки с внутренними перегородками, чтобы иметь полную путаницу КОРОБКА Луч тарелки и

    приемлемое качество сборки;

   2)  Для этой цели при сборке перегородок подготавливаются два или четыре отверстия;

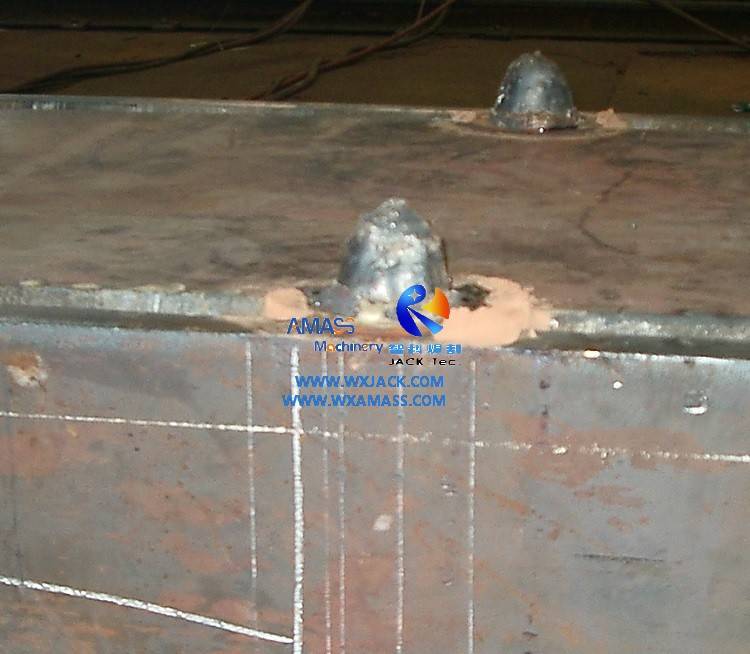

   3)  По завершении КОРОБКА Балка в сборе, прихваточная сварка и обратная сварка, оно отправляется на эту станцию ​​Non

     Аппарат электрошлаковой сварки плавящимся электродом (здесь неплавящийся электрод имеет то же значение, что и проволочный электрод);

   4)  Управляемая узлом медленной регулировки трубка плавкого предохранителя с водяным охлаждением (сварочный наконечник) опускается по вертикали.

     направление, перпендикулярное положению сварочного шва, и осуществляет электрошлаковую сварку;

   5)  На тележке данного аппарата для электрошлаковой сварки проволочными электродами имеется горизонтальный поворотный узел, который

    управляет трубкой плавкого предохранителя с водяным охлаждением и может устанавливаться и поворачиваться в зависимости от размера расплавленной ванны, что делает

    качественная электрошлаковая сварка;

   6)  Вся рама оборудования для электрошлаковой сварки перемещается по рельсу с регулируемой скоростью.

   2.  Конфигурация и работа в  Электрошлаковая сварочная машина с проволочным электродом:

   1)  Как и серия XD, эта машина также состоит из консольной рамы, тележки, источника питания проволочного электрода и

      устройство управления;

   2)  Консольная конструкция представляет собой ствол аппарата электрошлаковой сварки, в котором размещен источник электрошлакового питания,

     бочка для проволоки, бак для воды и блок крепления сварочной головки;

   3)  Тележка с двигателем переменного тока приводит в движение полный комплект оборудования для электрошлаковой сварки проволочным электродом.

     во время работы;

   4)  Пожалуйста, проверьте прикрепленное изображение.Удерживающий блок (трехмерный манипулятор) сварочной головки установлен

    на нависающей балке, которую можно регулировать влево и вправо вдоль горизонтального ограждения,

   многообещающий эффект постоянного направления сварочного наконечника на сварочный шов;

   5)  Чтобы обеспечить удовлетворительную поставку этого оборудования для неплавящейся электрошлаковой сварки, существуют некоторые

    Важные вспомогательные гаджеты сварщика: поворотный блок механизма подачи проволоки с водяным охлаждением и реверсивный насосный блок

    механизм подачи проволоки.Оба этих узла устанавливаются на упомянутый выше держатель сварочной головки;

   6)  Что касается марки и модели источника питания электрошлаковой сварки проволочным электродом, который должен быть оборудован

    С помощью машины для электрошлаковой сварки проволочным электродом на рынке существует несколько вариантов.Из которых три

    на выбор: Япония SESNET, Япония Panasonic KH-600 плюс резервуар для воды YX090, американский Lincoln DC600 плюс Cool

    Резервуар для воды Arc 40.

   3.  Технические параметры  Электрошлаковая сварочная машина с проволочным электродом:
