Аппарат для электрошлаковой сварки расходуемого сопла XD15 с выступающей балкой

Аппарат электрошлаковой сварки с расходуемым соплом XD15 имеет те же функции и принцип работы, что и XD12.Единственным отличием является больший размер свариваемой детали.

В последнем разделе XD12 мы обсудили использование продукта / Сравнение расходных материалов сопла и проволочного электрода / Принцип работы аппарата для электрошлаковой сварки.В этом разделе мы продолжим знакомство с его структурой и производительностью.

    1.  Структура и производительность  Электрошлаковая сварочная машина:

    1)  Аппарат для электрошлаковой сварки серии XD служит в качестве механического вспомогательного механизма мощности электрошлаковой сварки.

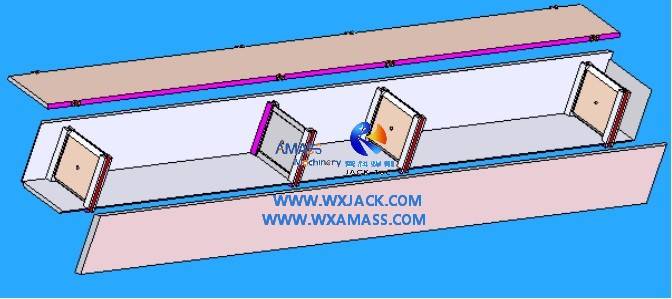

      поставлять.Он имеет корпус машины консольной конструкции, также называемый нависающей конструкцией, в Линия по производству балок BOX;

   2)  Этот сварочный аппарат для электрошлаковой сварки в основном состоит из тележки, колонны и нависающей балки.Из

     какая колонна и балка образуют основной скелет машины с целью удержания и закрепления

     источник питания для электрошлаковой сварки, направленный на сварочный шов на всем протяжении;

   3)  Передвижная тележка играет роль «ног и ступней» соплового аппарата электрошлаковой сварки, который ведет

    вся машина и сварочная система перемещаются по рельсу со скоростью сварки во время работы или с высокой скоростью

    в период простоя.Движение управляется моторным редуктором переменного тока и управляется инвертором переменного тока;

   4)  Блок питания электрошлаковой сварки является основной аутсорсинговой частью, а также «мозгами и руками»

    Оборудование для электрошлаковой сварки.Что касается его марки и модели, на рынке доступно несколько вариантов,

    как от китайского поставщика, так и за рубежом;

   5)  Как видно из прилагаемого рисунка, блок питания электрошлаковой сварки и его пульт вместе с

    плата управления этим Аппарат электрошлаковой сварки все ставятся на тележку.Такая компоновка имеет два достоинства: во-первых, удобство в эксплуатации;Другой — простая и лаконичная прокладка кабеля, в Линия по производству балок BOX;

   2.  Ассортимент поставки  Электрошлаковая сварочная машина:

   Весь комплект узлов поставлен заказчику для серии XD Расходуемое сопло Оборудование для электрошлаковой сварки

   перечислены как:

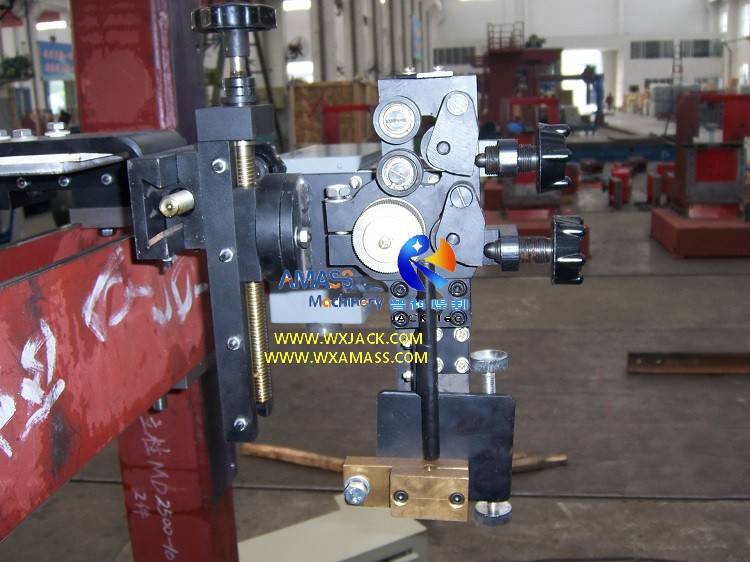

   1)  Механическая система: Включая тележку, колонну, подвесную балку, каретку сварочной горелки, сварочную горелку

      узел вертикального перемещения, узел регулировки заправки сварочного аппарата;

   2)  Система питания: двигатель переменного тока, редуктор и трансмиссия;

   3)  Сварочная система: Блок питания электрошлаковой сварки, механизм подачи проволоки, пульт управления;

   4)  Электрическая система управления: Плата управления и панель управления, инвертор переменного тока, элементы управления, кабели;

   3.  Технические документы в  Электрошлаковая сварочная машина:

    Вместе с этим расходным материалом заказчику передается полный комплект материалов.

    Оборудование для электрошлаковой сварки:

   1)  Руководство по эксплуатации аппарата для электрошлаковой сварки плавящимся электродом серии XD;

   2)  Руководство по эксплуатации источника питания для электрошлаковой сварки;

   3)  Чертеж фундамента и электрическая схема;

   4)  Список расходных материалов и чертеж;

   5)  Сертификат качества и упаковочный лист

  4.  Технические параметры  Электрошлаковая сварочная машина:
