Фрезерный станок для обработки кромок листового металла SXBJ-15 с широким пролетом

A. Технические особенности, использование и применение автоматического станка для фрезерования кромок стальных листов с большим ходом SXBJ-15:

1. Функция и использование автоматического станка для фрезерования концов стальных листов с большим ходом SXBJ-15:

1) Функция автоматического оборудования для снятия фаски с торца стального листа с большим ходом:

a) Как показано на прилагаемых фотографиях и на небольшом рисунке ниже, станок для снятия кромок с листовой стали SXBJ-15 с двумя головками имеет эффективный длинный ход 15 000 мм для создания сварочных канавок на верхних и нижних кромках металлических пластин заготовки:

b) Верхняя, прямая и нижняя кромки скошены в X-образный паз на длинном стальном листе, изготовленном на автоматическом станке для снятия фаски с большим ходом Wuxi JACK SXBJ-15: (Рисунок 1)

2) Использование двухголовочного станка SXBJ-15 для фрезерования кромок стальных листов с большим ходом:

а) С двумя комплектами фрезерных головок мощностью 7,5 кВт, установленных на моторизованных каретках, этот Двойная головка Фрезерный станок с большим ходом стальной пластины выполняет задачу по наплавке разделки на верхней/нижней/прямой/наклонной кромках стального листа заготовки, в режиме работы фрезерной планшайбы на высокой скорости вращения:

b) Общие типы сварочных канавок, которые могут быть выполнены в оборудовании для снятия фаски с торца стального листа серий XBJ и SXBJ: (Рис.2)

c) Высокоскоростное вращающееся лезвие для торцевания делает нижнюю фаску на стальном листе в Wuxi JACK SXBJ-15 Автоматическая машина для снятия кромок стальных листов с большим ходом: (Рис.3)

2. Технические характеристики станка для снятия кромок с большого хода:

1) Механический рабочий стол и корпус в моделях SXBJ двойные головки Оборудование для скашивания торцов стальных листов с большим ходом должно гарантировать его жесткость и точность, равномерную по всей длине хода фрезерования кромки;

2) Это предварительное условие для обеспечения долгосрочной успешной работы SXBJ-15 и других моделей крупноходовых фрезерных станков для кромок;

3) Технологический маршрут по изготовлению механической станины кромкофрезерного станка: Для этой цели механический корпус концевого фрезерного станка для листового металла серии Wuxi JACK XBJ и SXBJ изготовлен из высококачественной низкоуглеродистой стали, размеры и толщина которого полностью соответствуют техническим характеристикам. обработка для снятия стресса и точный контроль для окончательной сборки.Проверьте фото ниже:

4) Механический рабочий стол станка Wuxi JACK SXBJ-15 с большим ходом кромкообрезного станка: (Рис.4)

3. Применение станка для снятия фаски с большого хода SXBJ-15:

1) Применимые места применения крупноходового фрезерного станка для обработки стальных листов:

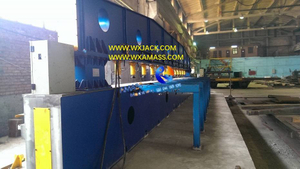

а) На прикрепленных изображениях показан комплект кромкофрезерного станка Wuxi JACK SXBJ-15, применяемый на верфи;

b) Другие рабочие места, где используется крупноходовой концевой фрезерный станок для стальных листов, включая здесь SXBJ-15 и SXBJ-125 модель и SXBJ-18 модель, часто выбираемая клиентами, включает в себя завод портового машиностроения, строительство моста, план питания и т. д .;

c) Набор станков для фрезерования кромок стальных листов с большим ходом Wuxi JACK SXBJ-18 эксплуатируется на объекте заказчика судостроения (Рис.5):

2) Зачем нужно оборудование для снятия фаски с торца пластины на крупных рабочих площадках?

а) В области производства крупного машиностроения и строительства крупных объектов одним из обязательных шагов в начале технологического маршрута является сварка и изготовление металлических пластин большого размера (длина и ширина), толстой толщины и тяжелого веса, особенно стальные пластины;

б) Для получения приемлемого сварного шва на этих стальных пластинах, особенно толщиной более 15 мм, на кромках этих стальных пластин должны быть выполнены сварочные разделки с угловым размахом 0°~90°, большинство из которых близко к 45°, с помощью из Фрезерный станок с одной головкой серии XBJ и двойной головкой серии SXBJ;

c) У куска стальной пластины толщиной 100 мм снимается фаска на станке для снятия фаски с большого хода Wuxi JACK SXBJ-15: (Рис.6)

B. Техническое введение в станок для фрезерования концов стальных листов с большим ходом SXBJ-15:

1. Изготовление фундамента и установка кромкофрезерного станка:

1) Wuxi JACK предоставляет клиентам чертеж фундамента перед доставкой, и клиент может сделать фундамент на его основе;

2) Наиболее важной контрольной точкой во время установки кромкофрезерного станка является регулировка механического уровня станины;

2. Отрегулируйте горизонтальность механической станины концевого фрезерного станка:

По завершении изготовления фундамента кромкофрезерного станка выполняется регулировка горизонтальности на его рабочем столе в соответствии со следующими стандартами:

1) Ровность по всей длине рабочего стола кромкофрезерного станка, должно находиться в пределах допуска 0,8 мм/м;

2) Параллелизм между рабочим столом станка для снятия фаски и прижимной балкой, следует контролировать в пределах допуска 0,6 мм/м;

3) Линейность по всей длине Рабочий стол торцевого фрезерного станка, как и в случае этого кромкофрезерного станка с большим ходом SXBJ-15, который составляет 16 м, должен контролироваться в пределах допуска. 0,5 мм/ 15 м;

3. Только после выполнения вышеупомянутых регулировок во время установки и регулировки станка для снятия кромок со стальных листов можно затягивать болты, фиксирующие соединение между рабочим столом и прижимной балкой;

4. После этого сделайте вторую заливку цемента для установки оборудования для снятия фаски с плиты;

5. По истечении времени отверждения второй заливки цемента затяните механический корпус и загрузочные стойки станка для фрезерования кромок стальных листов с помощью анкерных болтов.

C. Технические параметры двухголовочного крупноходового станка SXBJ-15 для фрезерования кромок стальных листов:

Ниже приведены технические параметры этого станка для снятия фаски кромок стальных листов с двумя головками SXBJ-15:
