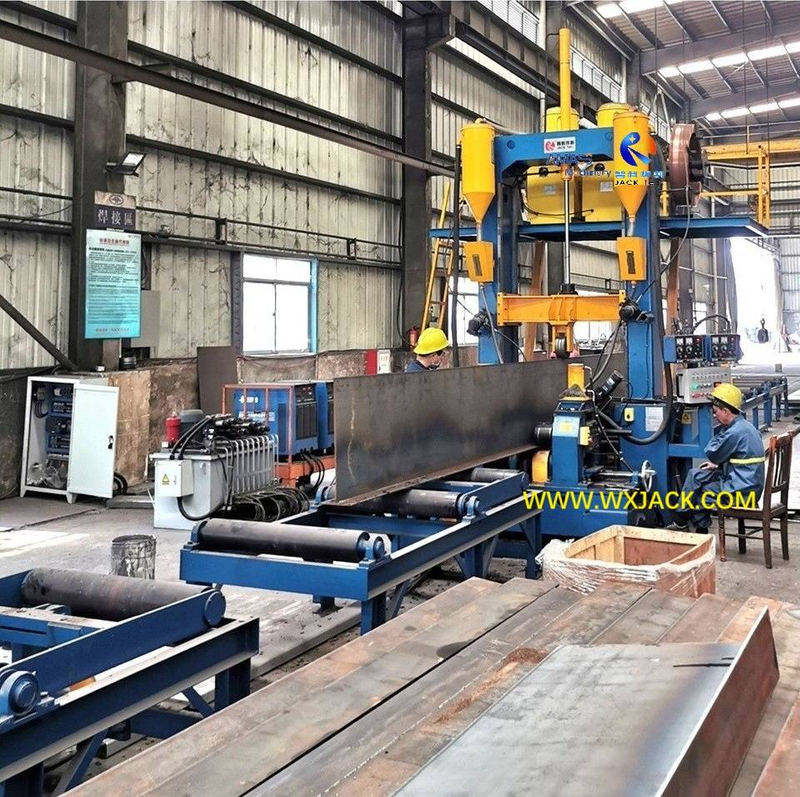

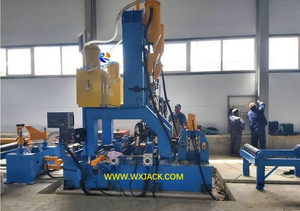

Средний ZHJ8018 Модель 3 в 1 ч. Сборка луча сварной сварной сварной сварки.

A.  Схема на модель ZHJ18 Модель 3 в 1 -часовой сварочной машине:

ZHJ8018 - это средняя из стандартных моделей ZHJ Series 3 в 1 часа, сварная сварная сварная сварная машина для изготовления сварной T -лучевой луча HEAM (стена) Высота 200 ~ 1800 мм; Другие спецификации доставленного H Луча отличаются, как у модельной машины ZHJ15.

B. Сравнение между PHJ и ZHJ Series 3 в машине изготовления луча 1 H:

1.  Готовые заготовки от PHJ и интегральной функции ZHJ H Beam Сварка:

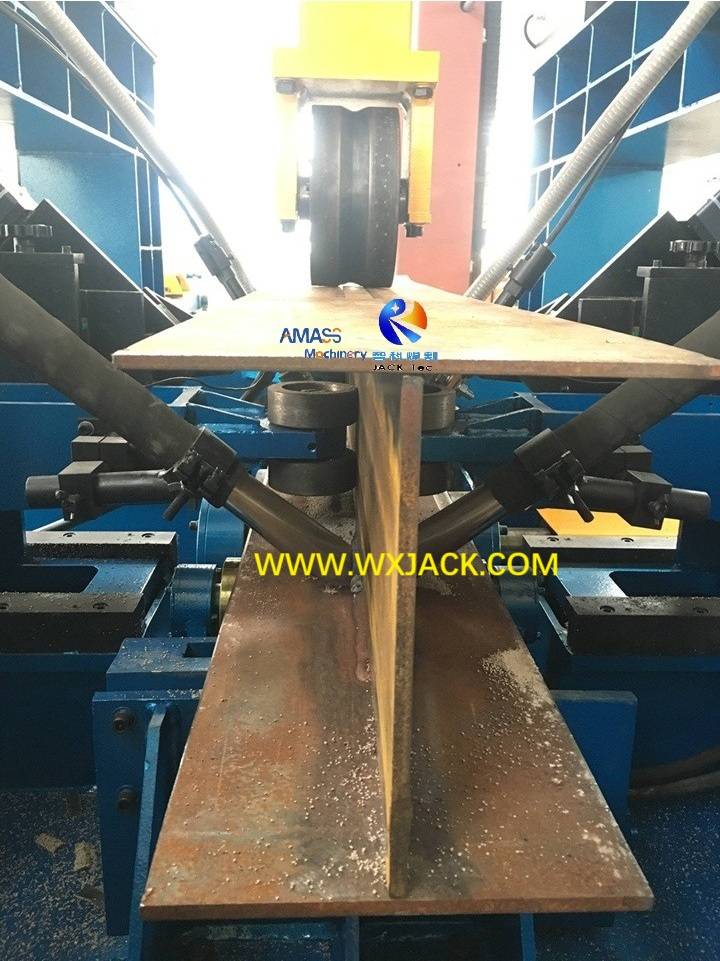

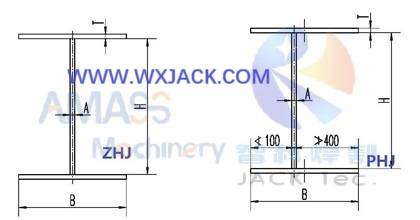

Как представлено на странице продукта интегральной функции H Beam Swarding Machine , автоматический вертикальный сварщик HEAD серии ZHJ предназначен для создания симметричного поперечного сечения сварного T -луча H, в то время как серия PHJ может изготовить как на симметричных, так и на асимметричных поперечных лучах. Смотрите, как показано ниже, на 2 основных типах сварной H Beam:  ( рис.1 )

2.  Различный стиль сборки луча в моделях PHJ и ZHJ

Разница в основном происходит на этапе сборки:

1) В автоматической сварочной машине серии PHJ 3 в 1 ч , он полуавтоматический: одна сторона H луча находится с гидравлическим приводным зажимом, в то время как другая сторона H Beam находится с ручной регулировкой;

2) в машине серии ZHJ узел HEAM является полностью автоматической, приводимой в гидравлический масляный цилиндр, на обеих сторонах своей сети в фазе;

3.  Структура и принцип работы PHJ и ZHJ Series 3 в 1 часа.

Разница также лежит в сборочной единице двух серий машины. Сварка и выпрямление одинаковы. Чтобы быть конкретным, позиционирование фланца и веб -сайта по обе стороны машины:

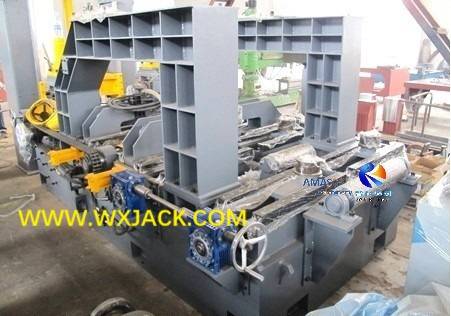

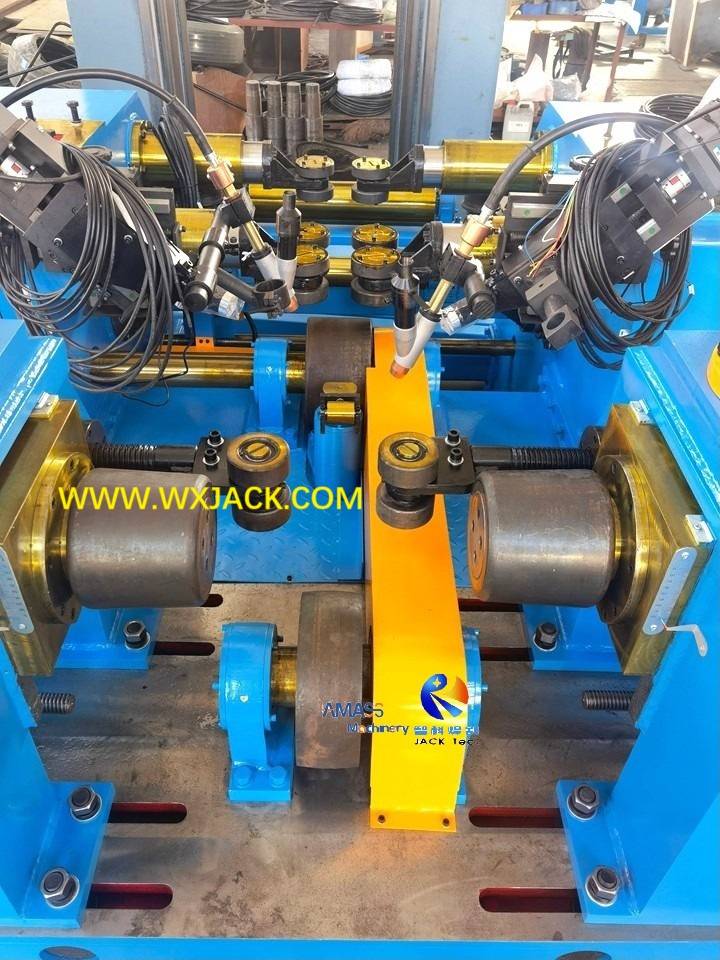

Нижняя часть сечения (центральная функциональная единица) интегральной функции серии серии Wuxi PHJ H Beam Сварка сварки: ( Рис.2 )

1) Драйв: одна сторона роликов по выравниванию веб -сайта управляется гидравлическими цилиндрами, в то время как другая сторона корректируется вручную из -за маховика и свинцового винта;

2) передача роликов выравнивания: непосредственно гидравлический цилиндр;

3) направление выравнивания роликов: с прямоугольной рельсом;

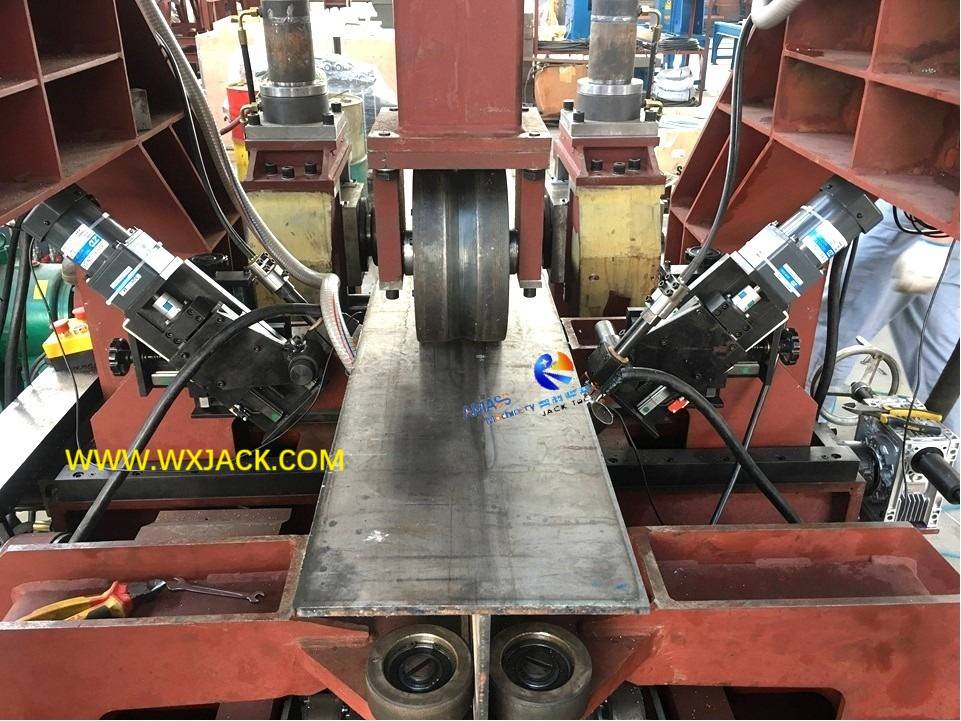

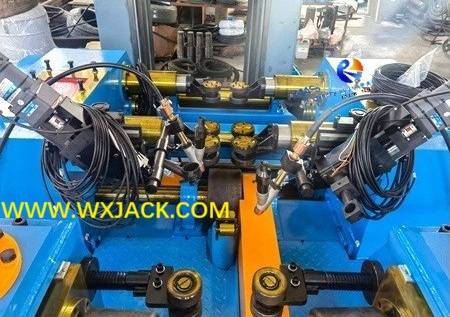

Вертикальный вид на сборку и сварку Wuxi Jack Zhj Series 3 в 1 часа. Машина изготовления луча: ( Рис.3 )

1) Привод: обе стороны выравнивания веб -выравнивания H луча приводят гидравлический цилиндр в фазе, соединенные вместе механическим валом, который установлен в нижней части механического основного корпуса машины;

2) передача роликов выравнивания: посредством цепи и звездочки;

3) Руководство выравнивания роликов: направляющий куст, внутри гайки и винт;

4. Производственные стоимость и цитата PHJ и ZHJ Series 3 в 1 часа.

В целом, цена серии ZHJ серии 3 в 1 вертикальной сварной машине H Beam примерно на 5 ~ 6% ниже , чем в серии PHJ;

5. Запуск стоимости и технического обслуживания на интегральной функции PHJ и ZHJ.

В целом, машины серии PHJ и ZHJ находятся на том же уровне, и основные расходные материалы для электроэнергии и сварки;

6. Перспектива рынка на PHJ и ZHJ Integral Function H Beam Swing Machine:

Вообще говоря, в Китае больше клиентов предпочитают машину серии ZHJ; Находясь на зарубежном рынке, машина серии PHJ занимает большинство акций.

C. Технические параметры ZHJ18 Модель 3 в 1 часах сварной сварной сварки.
