1) Характеристики применения: 5-осевой крупномасштабный станок для газовой и плазменной резки труб с ЧПУ 3000/12 является одной из крупномасштабных моделей в группе продуктов Станок для резки труб с ЧПУи одна из наиболее часто выбираемых моделей;
а) Применимый диаметр трубы: Технические характеристики станка для поперечной резки труб с ЧПУ 3000/12 охватывают самый широкий диапазон диаметров заготовок: от минимального Φ600 мм до самого большого Φ3000 мм;

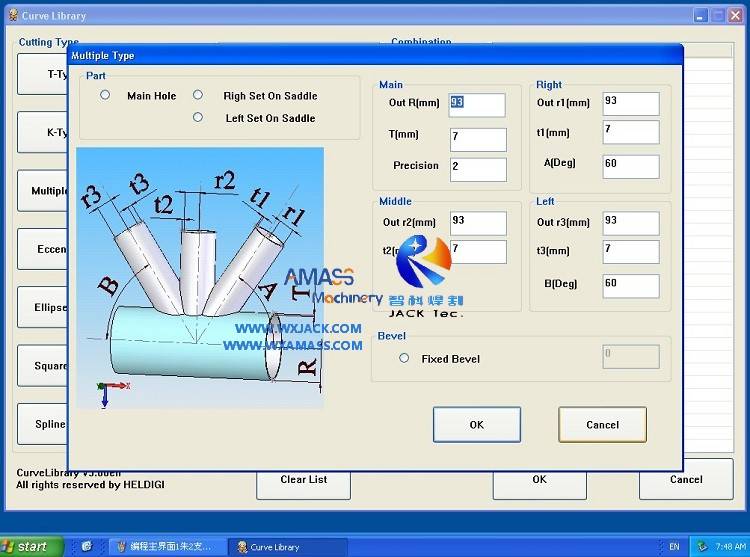

б) Управление и возможности ЧПУ: А благодаря 5-осному управлению в этом передовом оборудовании для резки труб с ЧПУ большинство требований большинства клиентов по резке труб, включая обрезку и снятие фасок, могут быть удовлетворены на практике;
а) Макс.Размер трубы: Это крупномасштабное оборудование для резки труб с ЧПУ позволяет вырезать и делать фаски на заготовках труб длиной до 12 м и диаметром до 3000 мм;

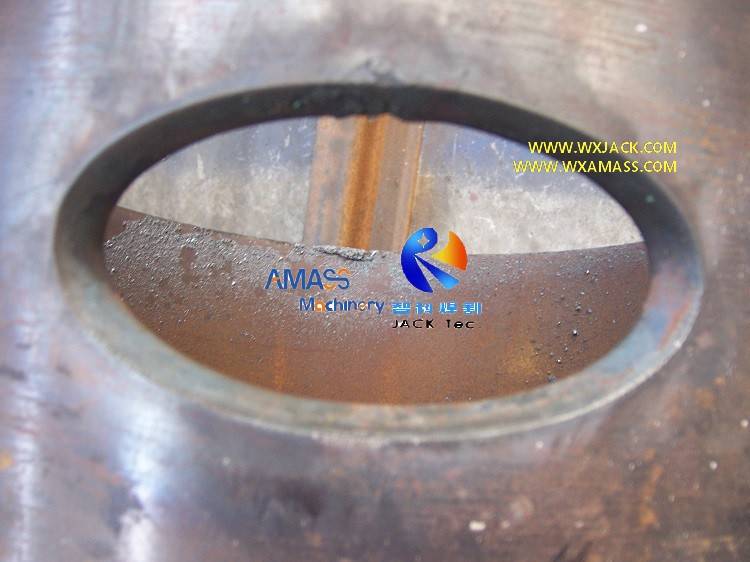

б) Функции: Возможна как обрезка, так и снятие фасок на кромках различных типов на трубах;
1) Технология резки в Станок для резки труб с ЧПУ серии CNC-CP аналогичен таковому у Станок для резки полос с ЧПУ, который применяется с кислородным топливом для резки толстостенных труб и плазмой для резки труб тонкой и средней толщины;
2) Ось управления ЧПУ: Этот мощный труборезный станок с ЧПУ, также управляемый системой числового управления, имеет гораздо больше осей управления: 5 осей по сравнению с 2 осями;

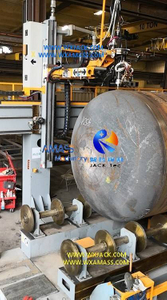

3) Опора трубы заготовки: Во время работы на станке для резки труб с ЧПУ заготовка большого диаметра медленно вращается вместе с процессом резки, как показано на прилагаемых 5-й и 6-й фотографиях.Это означает, что его опорные ролики работают как группа Сварочный поворотный ролик.

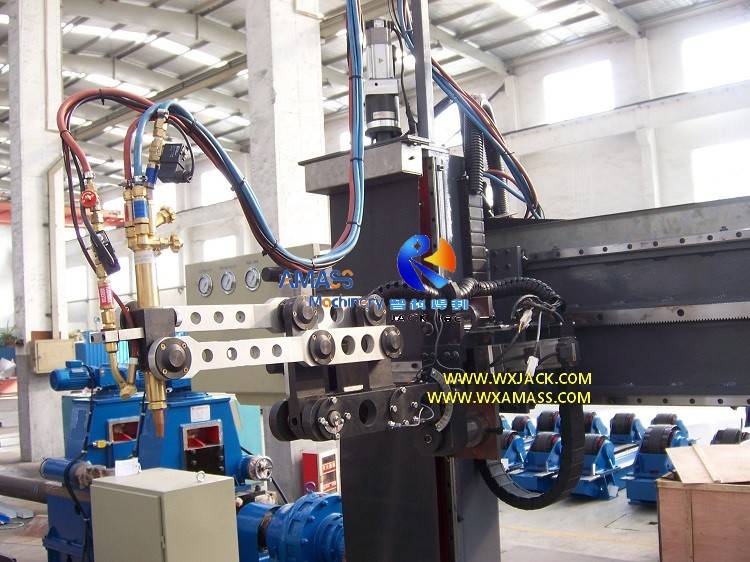

а) Поворот резака в радиальном направлении трубы: Ось (Перпендикулярно экрану)
б) Поворот резака в осевом направлении трубы: Ось Б (Параллельно экрану)
в) Перемещение резака в осевом направлении трубы: Ось X
г) Перемещение резака в вертикальном направлении: Ось Z
д) Вращение трубы: Ось Y
Ниже приведены технические характеристики 5-осевого крупногабаритного станка для резки труб с ЧПУ CNC-CP 3000/12:
Модель Технический параметр | 5-осевой ЧПУ-CP 3000/12 Станок для резки труб с ЧПУ |
Диапазон посадочного диаметра заготовки (мм) | 600 ~ 3000 |
Установка Макс.Длина заготовки (мм) | 12000 |
Монтажная толщина заготовки (мм) | 6~100 мм для газовой резки;3 ~ 25 мм для плазменной резки |
Установка скорости резания | 200~800 мм/мин.для газовой резки Около 200~2000 мм/мин.для плазменной резки (В зависимости от толщины трубы и мощности плазмы) |
Эффективная ось управления ЧПУ | 5 осей X/Y/Z/A/B Ось Х: Для перемещения резака по длине трубы; Ось Y: Для управления вращением труб по часовой/против часовой стрелки; Ось Z: Для резака поднимайтесь и опускайтесь; Ось: Для наклона газовая горелка по радиусу трубы; Ось Б: Для наклона резака по длине трубы. |
