UBZ12 U-образная и коробчатая балка для сборки и сварки

Второй критический шаг в КОРОБКА Производство балки является его сборка и прихватка.Для этой цели предназначен станок для сборки и сварки балок коробчатого сечения UBZ12.

   1.  Использование и рабочие этапы  Сборочно-сварочный станок коробчатой ​​балки:

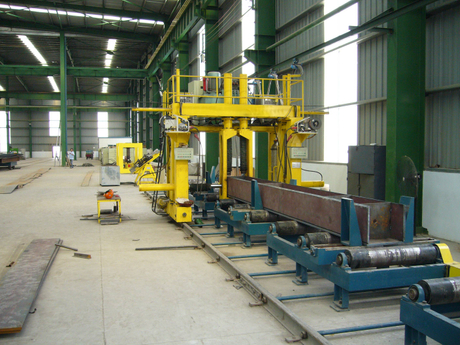

   1)  Внешний вид этой коробки Станок для сборки балок см. прикрепленную картинку.Предназначен для сборки и прихватки

      пластины и перегородки сначала в U-образную балку, а затем в BOX-балку;

   2)  Во время работы сырье (пластины и внутренние перегородки) кладут на рабочий стол, оборудованный

     сегменты конвейеров;

   3)  Подвижный портал этой машины для сборки балок коробчатого сечения перемещается вдоль рельса;

   4)  Одновременно с перемещением портала установлены цилиндры хода вниз и цилиндры бокового хода.

    на козловых пресс-стенках и фланцах заготовки плотно придайте форму и выполните прихваточный шов на

   собираются секции одновременно;

   5)  Посредством портального перемещения заготовка прессуется по всей длине и прихватывается прихватками.Готовый WIP

    (Незавершенное производство) собранной коробчатой ​​балки отправляется из этого оборудования для сборки коробчатой ​​балки в

    следующий этап обратной сварки или электрошлаковой сварки;

   6)  Иллюстрация технологического процесса сборки и сварки прихватками была показана в этой сборке балки коробчатого сечения и

    Сварочный аппарат см. прикрепленное изображение: Во-первых, прихватите внутренние перегородки;Во-вторых, соберите 2 куска паутины;Третий,

     вручную приварить внутренние перегородки;В-четвертых, последняя часть фланца собрана и приварена прихватками.

   2.  Структура  Сборочно-сварочный станок коробчатой ​​балки:

  1)  Машина для сборки и сварки U-образных и коробчатых балок UBZ12 в основном состоит из передвижного портала,

      рабочий стол и его конвейер, гидравлическая система, электрическая система управления;

   2)  Из которых передвижной портал является основным и основным узлом машины.Все прижимные устройства (масляные цилиндры) для

     здесь установлены прихваточные швы.Перемещение портала осуществляется с помощью двух комплектов двигателей, передаваемых

     с червячным редуктором;

   3)  Рельсы этого станка для сборки коробчатых балок U-образной балки рассчитаны на тяжелые условия эксплуатации 38 кг / м .При этом высокая прочность  Тяговый стержень, соединенный между двумя параллельными рельсами, избегая явления внешнего расширения рельсов под  эффект левого и правого масляных цилиндров, что, в свою очередь, гарантирует качество сборки этой U-образной балки и  Машина для сборки коробчатых балок;

    4)  Конвейер приводится в движение циклоидальным редуктором и передается цепью и звездочкой.Именно для задачи

     помощь в процессе сборки и прихватки, а также отправка заготовки на следующую станцию ​​на

     завершение текущей операции машины;

    5)  Готовый продукт (собранный и прихваточный КОРОБ), изготовленный с помощью этой сборки коробчатой ​​балки и сварки.

       оборудование, пожалуйста, проверьте прикрепленное изображение.

   3.  Параметры и спецификация  Сборочно-сварочный станок коробчатой ​​балки:

    Ниже приведены параметры этой машины для сборки и сварки U-образных коробчатых балок, а также технические характеристики

    заготовка, которую он производит:
