Интегрированная функция универсальная нарезанная и буровая машина с ЧПУ

Резюме на  машине для резки и буровой машины с ЧПУ:

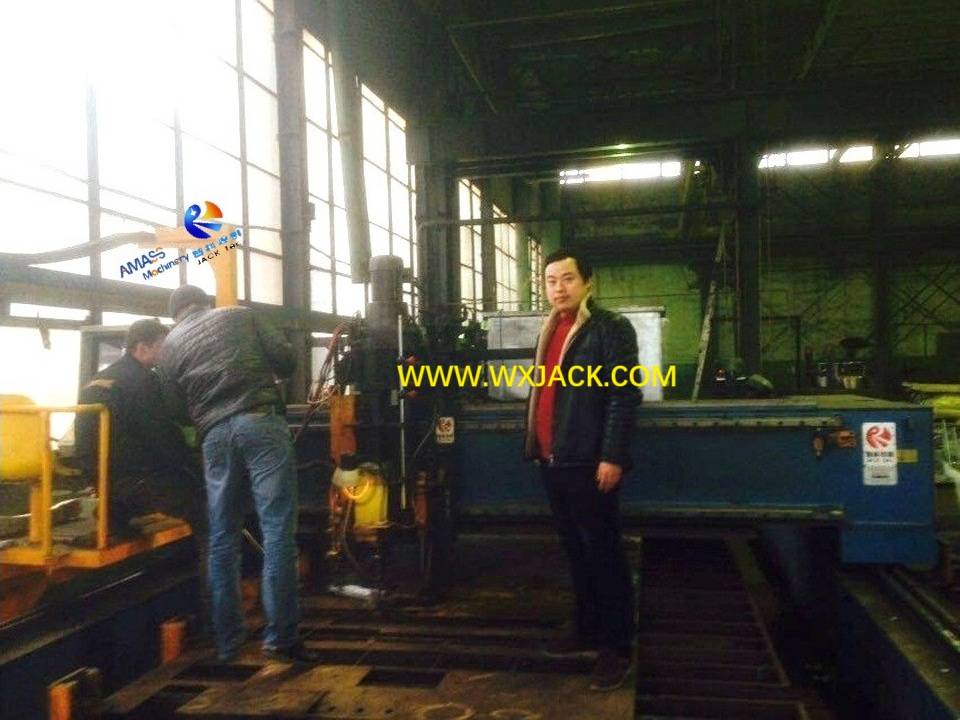

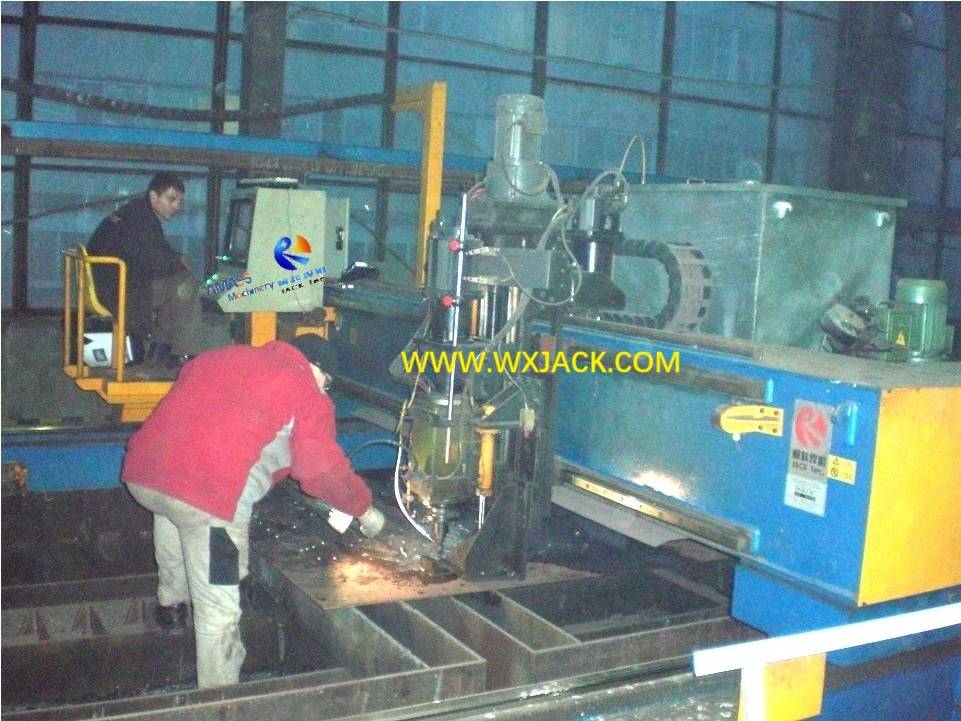

1)  Интегрированные функции в одной машине: эта машина представляет собой сложную версию машины для резки стриптиз -плиты ЧПУ .  , как вы можете найти с первой и второй фотографий, эта машина имеет как режущую форму, так и функцию бурения с фиксированной точкой;

3)  Природа: эта машина является продуктом Wuxi Jack . До 2023 года Wuxi Jack экспортировал многочисленные наборы этого нового оборудования на зарубежный рынок, особенно в России и Восточной Европе.

1.  Сбросьте на сцену на сценочной пластине и буровой машине:

1),  как следует из названия, эта машина резки и буровой машины с ЧПУ представляет собой комбинацию машины для резки плазмы с ЧПУ и буровой машины с ЧПУ, интегрирующей функцию резки пластин и бурения в рабочем принципе тепловой резки и механического бурения;

2)  для функции резки формы пластины продукт является синтезом резки пламени для кислорода и резки плазмы;

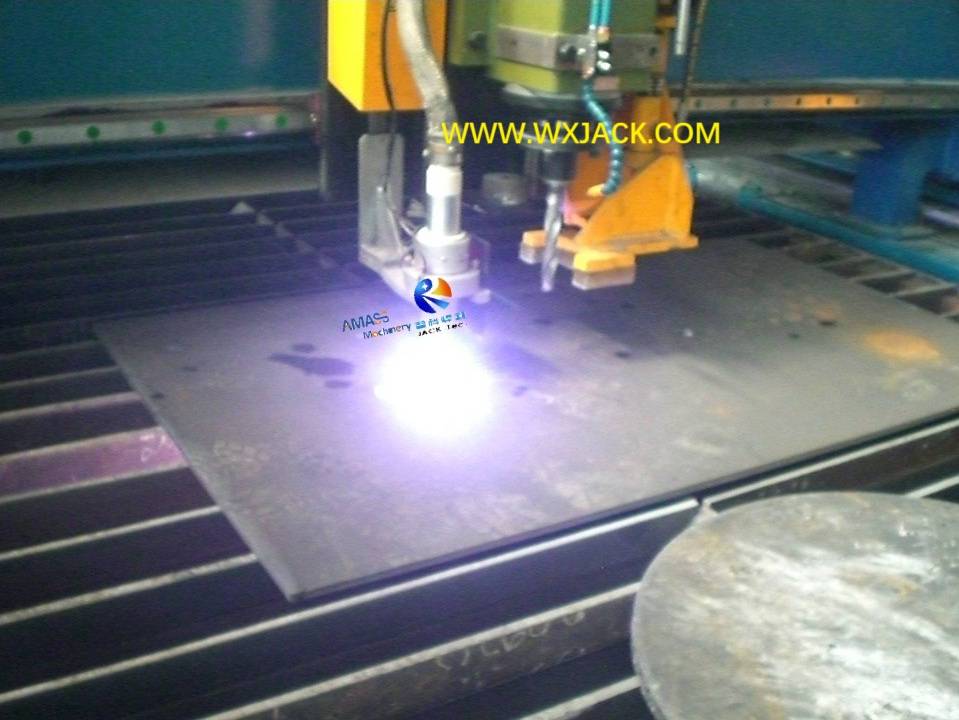

3)  Функции: В целом, эта интегрированная функциональная машина для  резки управления и бурения с ЧПУ из листового металла обладает возможностью резки оксиацетилена, резки формы плазмы и механических буровых отверстий на металлических пластинках,

Доставлено с готовым продуктом машины с нарезкой с ЧПУ:

а)  желаемый контур и размер;

б)  просверленные отверстия желаемого положения и диаметра;

C)  Точность позиционирования при разрезании пластин и бурение ± 0,5 мм.

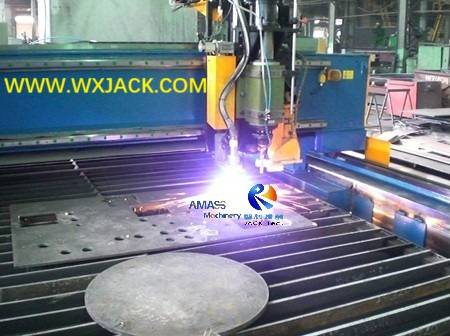

Готовая заготовка изготовлена ​​и просверленная стальная пластина от Wuxi Jack :  ручки и буровой машины ( Рис.1 )

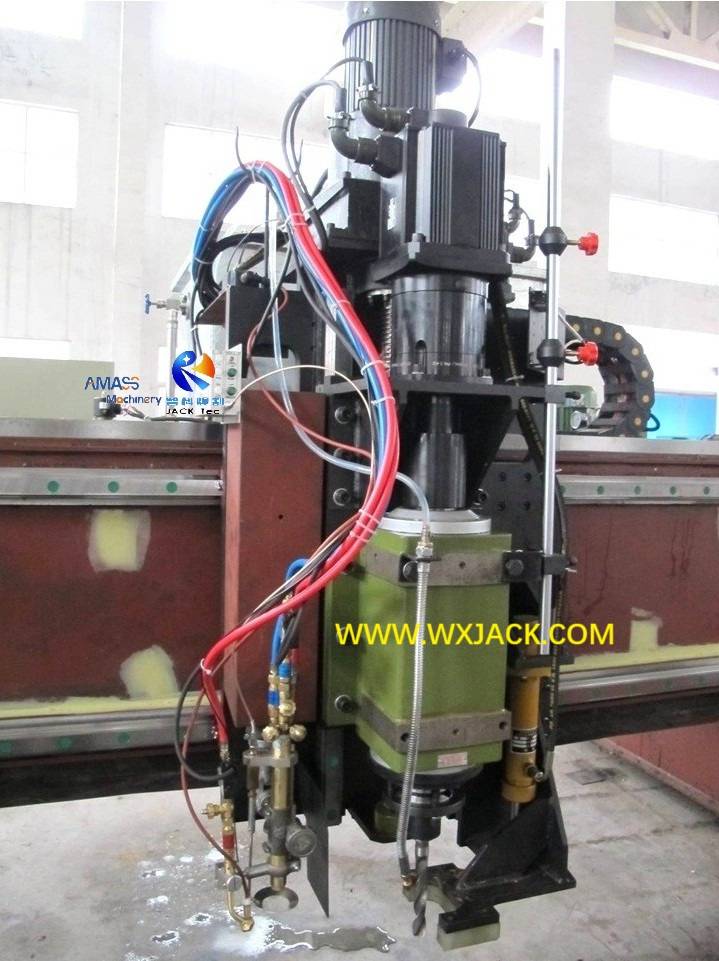

2.  Структура и основные единицы машины резки с ЧПУ с функцией бурения:

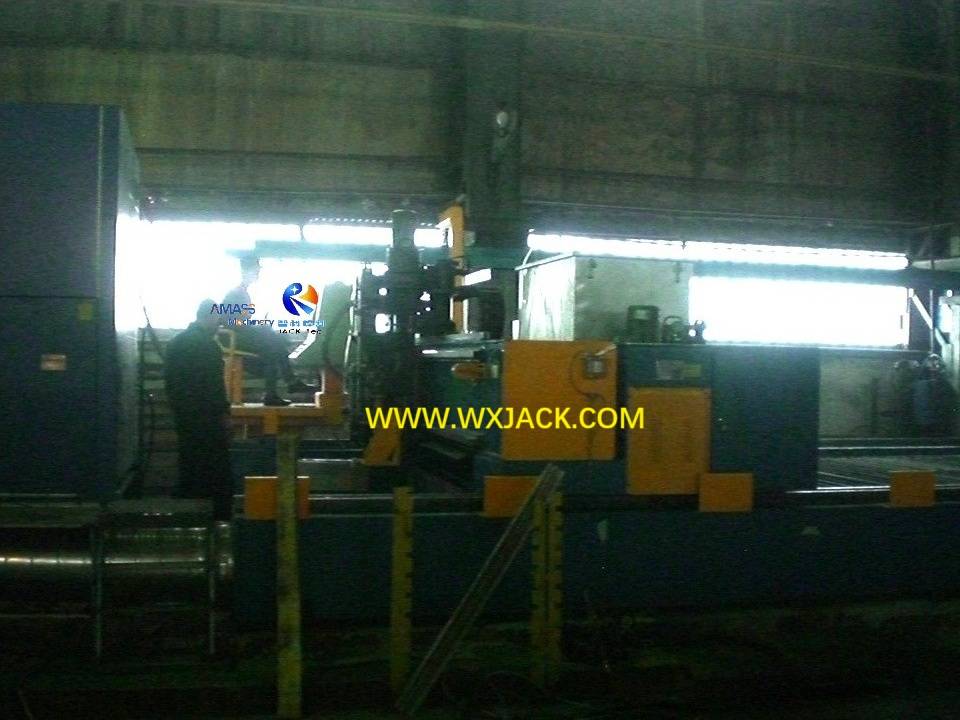

1) Проверьте прикрепленную картинку и эскиз. У этой машины есть структура, движущиеся вдоль его рельсов. Расширенная версия заключается в том, что в неработающей стороне балки есть набор системы охлаждения бурения:

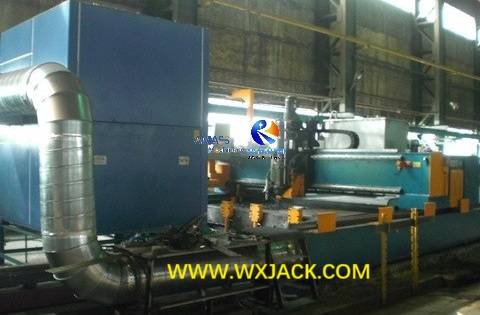

Система циркулирующей вентиляции в  машине с ЧПУ на с ЧПУ

2)  Роль: Чтобы иметь лучшую защиту окружающей среды, вентиляционная система экстрактора Fume устанавливается вместе с рабочей платформой машины, чтобы рассеять пары, генерируемые в процессе тепловой резки и бурения;

3)  Система водяного охлаждения в машине резки и буровой машины с ЧПУ:

а)  эта система используется для охлаждения буровой головки в течение рабочего периода;

б)  Система распыления типа используется для бурения охлаждения в процессе работы. Он включает в себя резервуары для жидкости режущей жидкости, гидравлического клапана, насоса, распыления и т. Д.;

4)  Плазменный источник питания помещается на гентри этой машины для резки плазмы с ЧПУ и движется вместе с гентри во время работы;

5)  Блок заготовки за заготовкой в ​​машине с ЧПУ нарезанными плитами и буровой машиной:

а)  для стабильности резки и бурового процесса во время работы заготовка (металлическая пластина) должна быть плотно закреплена в процессе тепловой резки и бурения;

б)  эта функция выполняется гидравлическими зажимами, которые распространяются вдоль краев машинного  рабочего стола, с механическими зажимами (ручным) и гидравлическими зажимами на бурных головках;

в)  гидравлическая станция (гидравлических зажимов), оборудованная машиной,  имеет мощность 5,5 кВт;

6)  Расположение газового шланга, кабелей и системы с ЧПУ в машине с ЧПУ для резки и буровой машины:

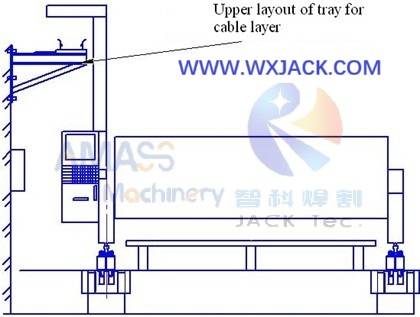

а)  Боковой вид этой машины разрезания и буровой машины с ЧПУ. Проверьте ниже эскиз: ( Рис.3 )

б)  кусок установленного кронштейна закреплен в стене мастерской машины, с кабелями/ газовыми шлангами машины скользят вместе с движением гантри во время работы;

7)  Система управления с ЧПУ и машиной для резки и буровой машины с ЧПУ:

а) это мозг машины;

б) У него есть несколько рабочих языков, включая китайский, английский, русский и т. Д. На выбор.

3.  Технические параметры резки и буровой машины с ЧПУ:
