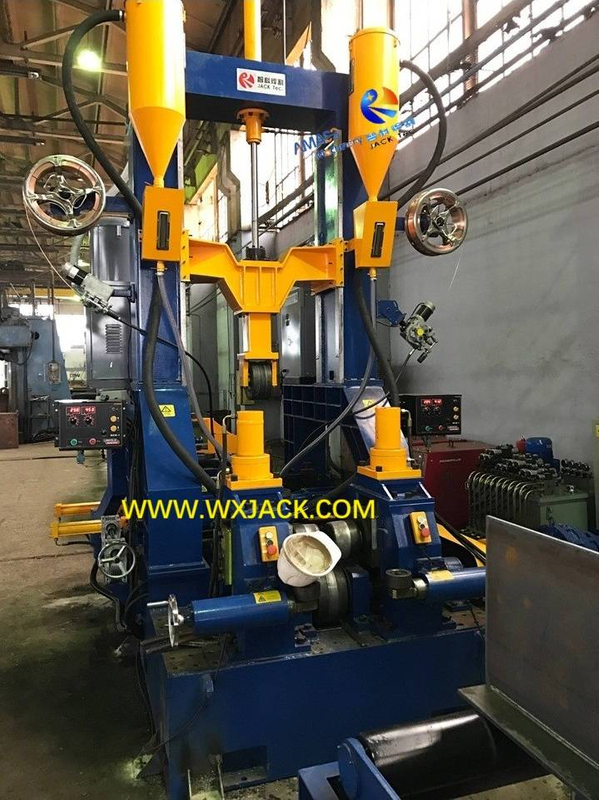

Машина изготовления луча PHJ15 H для стальной конструкции Использование

1. Использование и номинация на машине изготовления пучка PHJ серии 3 в 1 ч:

1) Выход: PHJ15 Модель 3 в 1  ч. Сварка балки сварки для выпрямления для производства сварной T -луча и H Beam с его веб -размером до высоты 1500 мм;

2) Номинация: три буквы 'Phj ' на китайском языке обозначены ' Ассамблея ', ' Сварка ' и ' Выпрямление ' соответственно. Следовательно, его модель была получена из-за обозначения спецификации готового продукта, и функции, интегрированные в эту машину 3 в 1 ч.;

3) С этой интегральной функцией H Beam Sward Machine есть много имен:

а)  с учетом шага процесса : альтернативное имя - ' H Beam Assembly Machine ', которая дает три критических этапа процесса при производстве сварного H Beam в этой машине 3 в 1;

б) Ввиду функции ядра : Сварка - это шаг ядра в создании сварного T -луча H, поэтому эта машина иногда называется интегральной функцией H Beam Machine;

c) В связи с режимом сварки : SAW (погруженная дуговая сварка) занимает 90% сварки в этом оборудовании сварки H Beam. Итак, некоторые люди называют это ' Saw 3 в 1 H Beam Swing Machine ';

г) с учетом заготовки (сварная t -луча/ H Beam): ( Рис.1 )

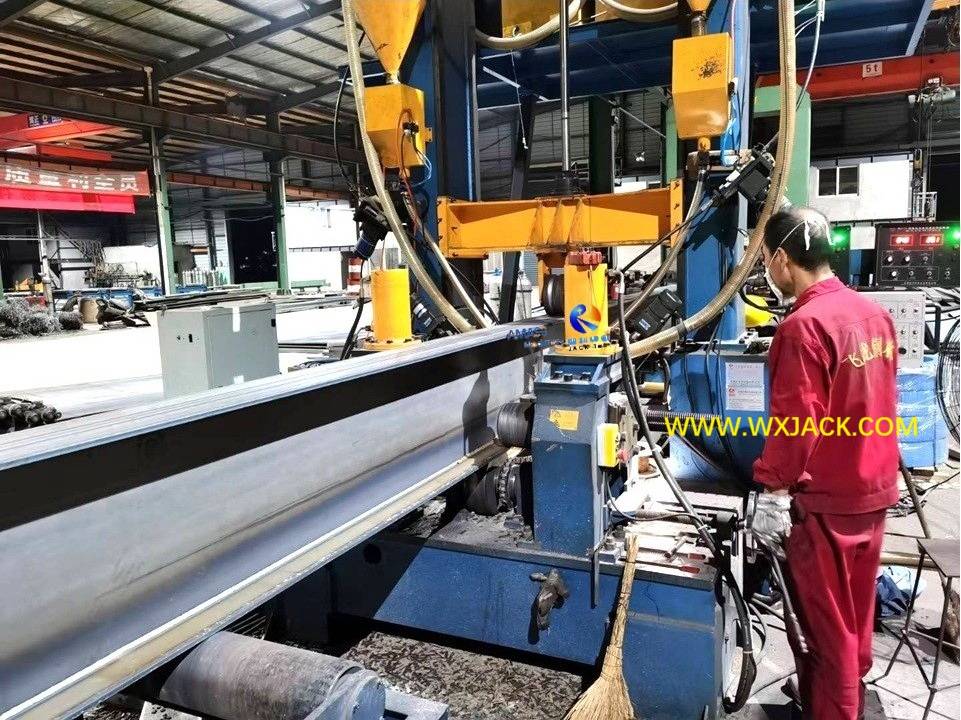

        я.   Во время производства сварного H Beam в этой машине заготовка находится в положении вертикальной (в вертикальном положении и фланцах, лежащих в плоских), см. Выше;

      II Для сравнения, существует еще один вид сварки H Beam, в котором заготовка находится в горизонтальном положении (веб -сайт, лежащий плоско и фланцы в вертикальном положении), которое требует меньшей доли применения. По этой причине эта машина модели PHJ15 также может быть названа как ' 3 в 1 вертикальном IH Beam Welde R Machine ';

E) Всего, до сих пор, нет единой номинации с этой серией машины . Выше всего перечисляют несколько общих используемых.

2. Основные единицы модели 3 в модели 3 в 1 часа.

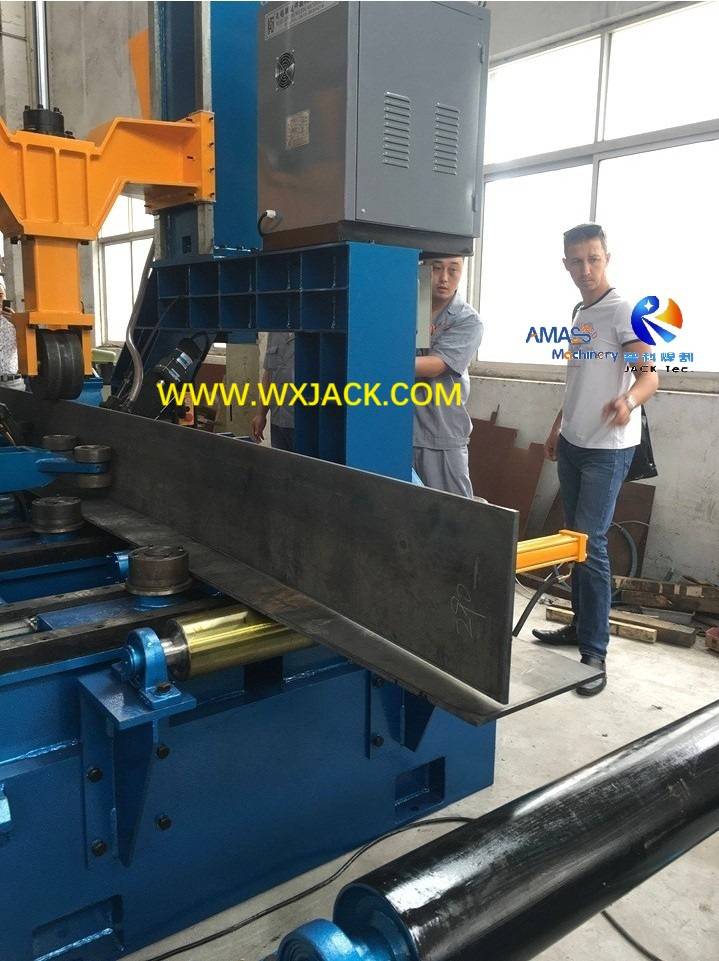

1) Сборка в интегральной функции Вертикальная HEAD HEALDER MACHINE:

а) эта система предназначена для сборки 2 части фланца и 1 кусок сети, вырезанного из машины для резки стриптиз -плиты с ЧПУ, и вписать его в форму, прежде чем быть приваренным в машине;

b) Существует три набора гидравлических манипуляторов, установленных среди входного конвейерного таблицы роликового валика машины изготовления луча H , поддерживая стальные пластины и выравнивают их в форму T -луча (в первый раз для сборки и сварки), а затем 工 Beam Forme (во второй раз сборки и сварки);

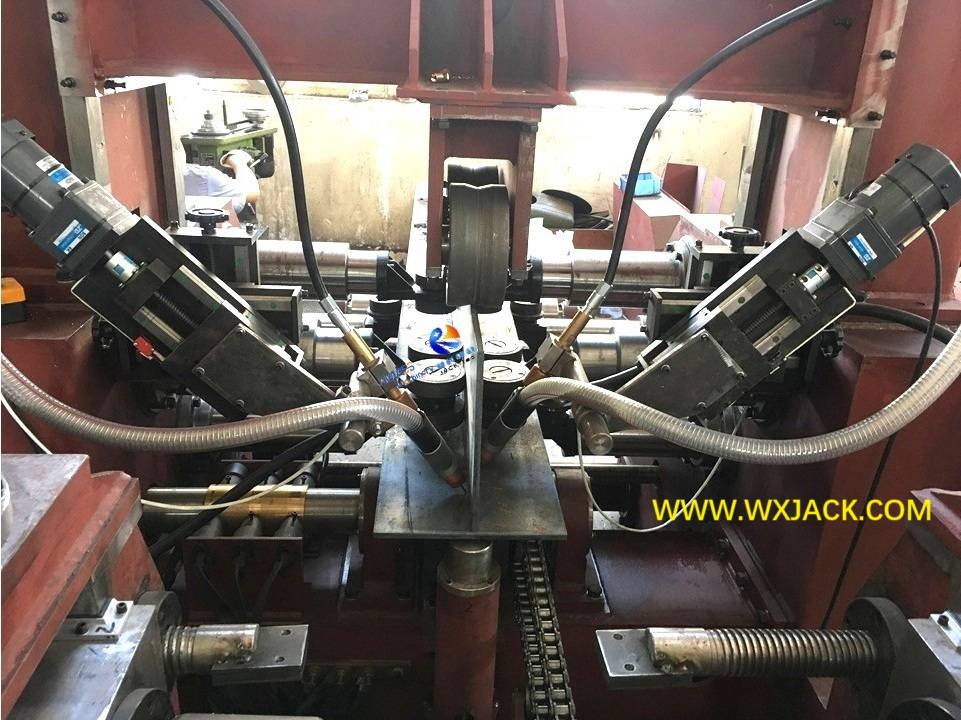

2) Сварная система сварки 3 в 1 ч.

Есть две дополнительные конфигурации режима сварки:

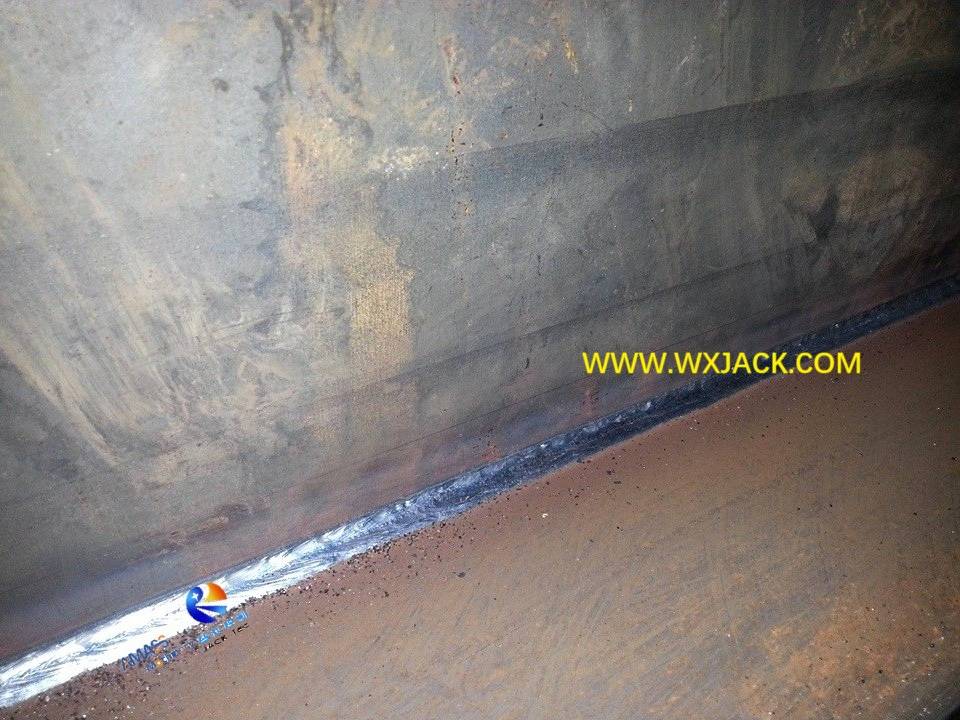

A)  SAW (погруженная дуговая сварка) , для выполнения на световой и средней службе сварной H Луч H, большинство из более чем 90%: включает в себя 2 комплекта китайского бренда или бренда для бренда в США Lincoln; И 2 комплекта автоматического сварного потока передачи и переработки системы;

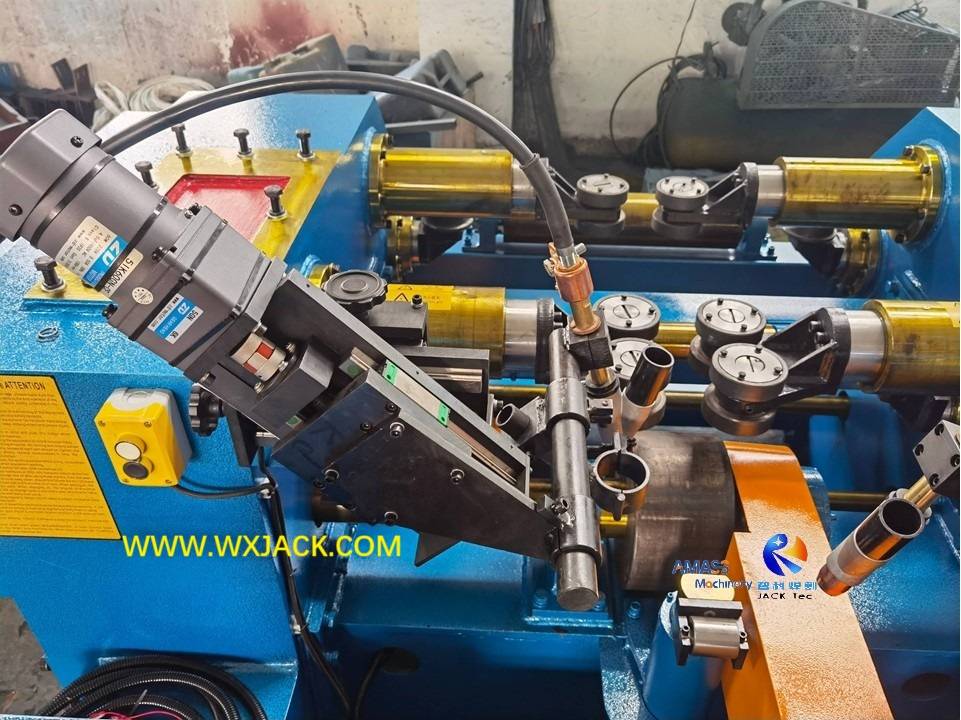

б) сварка ₂ , для проведения производства только супер -световой сварной сварки H, составляют менее 10%: включает в себя 2 комплекта китайского бренда или японского источника сварки Panasonic;

3) Главное устройство в PHJ15 Модель 3 за 1 час.

а) этот блок выполняет окончательный (3 ^-й ) шаг в основных заданиях машины;

б) он выпрямляет пост -сварку деформации фланца;

C) Критическим элементом этого блока является группа выпрямления роликов (3 штуки), которая управляется гидравлическим управлением, в рабочем режиме вниз по устрованию хода.

Для наблюдения за рабочим процессом, пожалуйста, проверьте прикрепленное видео на машине.

3. Технические параметры интегральной функции PHJ15 H Beam Сварочная машина:
