В первых трех производственных секциях мы представили использование/назначение/принцип работы/параметры/конструкцию/основные компоненты/гидравлическую систему машины для правки ребристых пластин серии J.В этом разделе мы продолжим объяснение его работы.
Обсудим это в последовательности рабочего процесса машины.
а) Заготовка подается в основной корпус портальной рамы с помощью входного конвейера;
б) Упомянутые выше опорные ролики предназначены для подъема заготовки и ее опускания на дно.
выпрямляющий ролик.Его передача вращения связана с передачей нижних правильных роликов.
с помощью пар «цепь-звездочка»;
в) Для этого опорные ролики имеют вертикальный ход 40 мм с приводом от гидроцилиндра.
Когда машина для правки блоков ребер находится в процессе правки, ее поверхность на 20 мм ниже, чем
входного конвейера;Когда заготовка отправляется внутрь, она поднимается и имеет свою поверхность на 20 мм выше, чем у входа.
транспортер, поддерживающий заготовку, а затем опускающий заготовку на нижний правильный ролик;
г) Для легкого управления манипулированием заготовками на этой машине для правки ребристых пластин передняя
и задние опорные катки работают по отдельности;Их крайние положения верха и низа находятся на одном уровне;
я. Поверхность нижних правильных роликов на 5 мм выше, чем у конвейера;
II. Это означает, что когда эта машина для правки пластин жесткости находится в процессе правки, передняя и задняя
опорные ролики и конвейерные ролики имеют высоту своей поверхности меньше, чем у нижних правильных
ролики;
III. Таким образом, опорные ролики и конвейерные ролики не будут затронуты процессом правки и
получил защиту в наибольшей степени;
я. Это критический или основной этап процесса правки оборудования для правки элемента пластины жесткости;
II. Верхние правильные ролики каждого комплекта правильного блока можно перемещать как вверх, так и вниз для различных целей.
толщина заготовки, а также влево и вправо для различных пролетов ребер жесткости;
III. Пожалуйста, проверьте прикрепленное изображение.На боковой стороне верхних правильных роликов имеется линейка,
вертикальное движение точно контролируется;

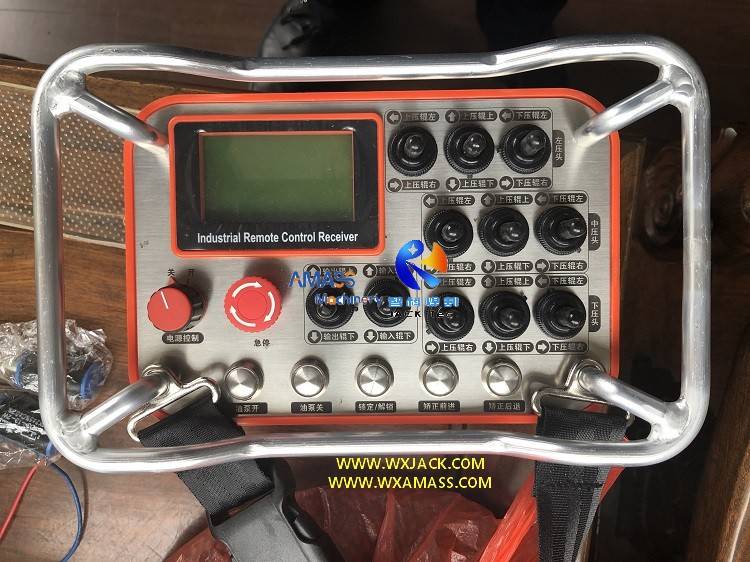

IV. Пожалуйста, проверьте прилагаемое изображение панели управления оборудования для правки блока пластин жесткости.Его
три комплекта правильных блоков управляются отдельно;
в. Верхние ролики каждого комплекта правильного блока перемещаются вверх-вниз или горизонтально с помощью
соответствующий тумблер;Его нижний ролик также можно перемещать по горизонтали с помощью тумблера;
ви. Ролики входного и выходного конвейеров могут соответственно подниматься вверх или опускаться вниз;
vii. Управление всем оборудованием этой машины для правки элементов реберной пластины, включая включение питания и
Выкл / Гидравлическая система Вкл и Выкл / Конвейер FOR и RVR, все может быть реализовано с помощью машины;
VIII. На панели есть кнопка аварийного останова, для аварийного управления этим Блок ребристых пластин выпрямить
Модель Параметр
| J20 | J28 |
Ширина заготовки | 1000 ~ 3000мм | |
Толщина выпрямления | 8~ 20мм | 8~ 28мм |
Количество выпрямления Ед. изм | Три комплекта | |
Верхний выпрямляющий ролик Поперечный ход | 4000мм | |
Мин.Промежуток сверху Правильный ролик | 700мм | |
Диапазон интервала Ребра жесткости | 225-700мм | |
Высота поверхности ввода и выходной конвейер | 600мм | |
Номинальное давление гидравлической системы | 25 МПа | |
Максимум.Давление одиночки Правильный блок | 30 тонн | |
Спецификация нижней правки Ролик | Масло высокого давления Цилиндр D125/d70-S200 | |
Скорость выпрямления | 6 м/мин | |
Вертикальный ход Поддерживающие ролики | 40 мм | |
Двигатель выпрямляющего ролика Сила | 15,0 кВт | |
Мощность гидравлической станции | 5,5 кВт | |
Позиционирование и обнаружение поперечного перемещения правильных роликов | Нулевая позиция установлена с помощью Бесконтактный переключатель; Обнаружено кодировщиком | |
Электричество Мощность Технические характеристики | 3P AC380V 50 Гц (для китайского рынок) |
