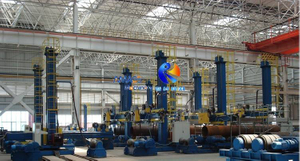

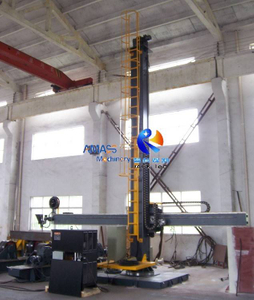

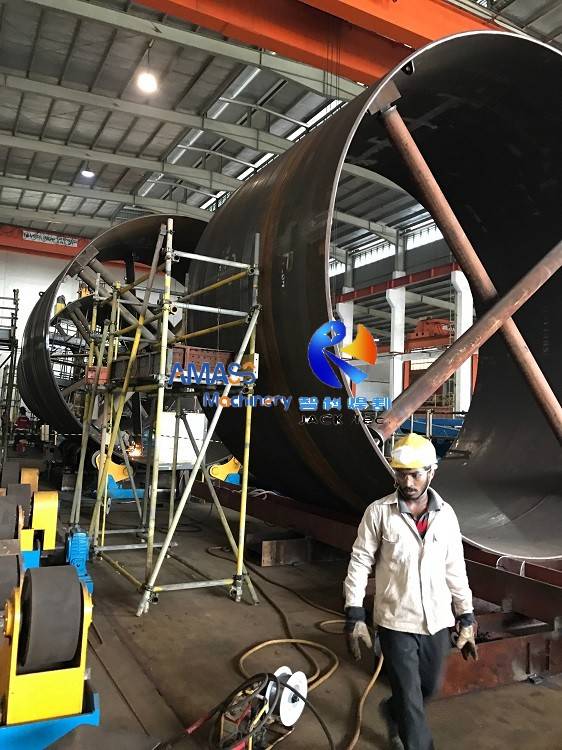

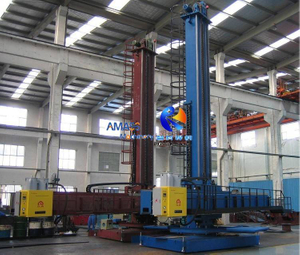

Интегральное управление Точное управление сварочной колонной и стрелой

штат:
Количество:

А.      Требования к функциям и характеристикам высокоточной сварочной колонны и стрелы:

1)      Как широко применяемое сварочное оборудование, сварочный манипулятор должен иметь возможность создавать сварной шов удовлетворительной формы, выполненный контролируемым и равномерным образом;

2)      Для этой цели стрела сварочной колонны должна не только часто работать в виде сварочного комплекса, взаимодействуя с другим сварочным оборудованием, таким как Сварочное приспособление, но также оснащен серийными дополнительными функциональными ячейками, в зависимости от конкретного случая применения сварочного манипулятора, такими как, помимо прочего: сварочный поворотный блок, точное поперечное скольжение, видеографический монитор, отслеживание швов...

3)      Именно по этой причине мы называем это сварочное оборудование сварной колонной и стрелой с интегрированным управлением.



Б.       Две важные функциональные ячейки, принятые в сварочном манипуляторе с интегральным управлением:

В этом разделе продукта мы обсуждаем 2 часто используемых функциональных блока, которые часто используются в сварочной колонне LHZ Integral Control:

1.     Точный поперечный суппорт для точного управления положением сварочной горелки в сварочном манипуляторе:

Рис. 1. Сварка колонны и поперечной направляющей стрелы.    Рис. 2 Седло сварочного манипулятора для легких режимов работы

1)      Эти точные поперечные салазки имеют то же название, что и седла (поперечные салазки) для передачи и направления движения стрелы, но с другими механизмами и функциями.Пожалуйста, проверьте две фотографии выше для сравнения;

2)      Седло (поперечные салазки) устанавливается в среднем положении всего комплекта сварочного манипулятора для направления движения стрелы в вертикальном и горизонтальном направлениях;

3)      Для сравнения, этот прецизионный поперечный суппорт устанавливается на переднем конце горизонтальной стрелы, прямо над сварочной горелкой, для направления вертикального и горизонтального движения сварочной горелки перед официальной эксплуатацией сварочной колонны и стрелы Integral Control;

4)      Этот точный поперечный салазок выполняет ту же функцию, что и блок отслеживания шва.Это означает, что 2 блока точного поперечного скольжения и блок отслеживания шва не обязательно появляются вместе в каком-либо одном наборе сварочного манипулятора.Вместо этого достаточно одного из двух функциональных блоков для выполнения задачи управления положением сварки в любом наборе высокоточной сварочной колонны и стрелы для регулировки положения сварочной горелки;

5)      Блок отслеживания швов представляет собой блок управления с обратной связью.Принцип работы и порядок работы в сварочном комплексе см. в разделе «Продукция» 'Высокоточный сварочный манипулятор LHZ с системой отслеживания швов';

6)      Для сравнения, точный поперечный суппорт здесь представляет собой манипуляционный блок с разомкнутым контуром;

7)      Принцип работы точной поперечной посадки сварочного манипулятора Integral Control:

а)       Как видно из приведенного выше рисунка, на поперечных салазках имеется 2 комплекта двигателей для приведения в действие осей X/Y в обоих направлениях движения сварочной горелки во время работы сварочной колонны и стрелы;

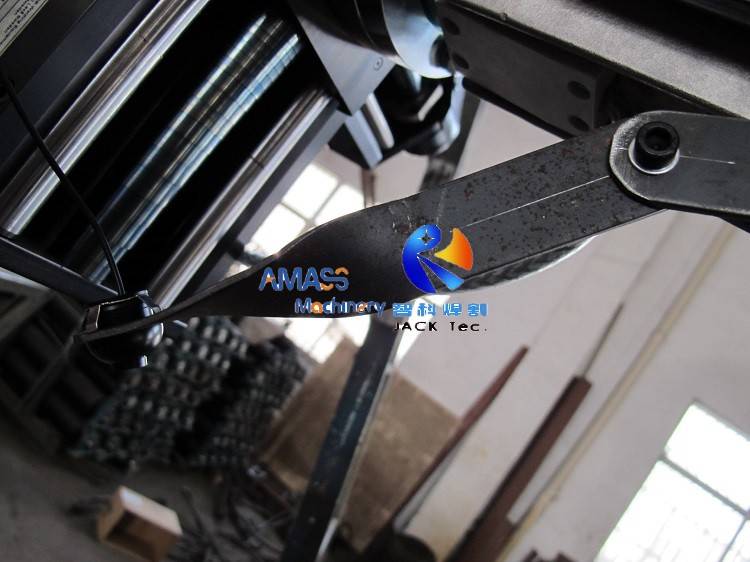

б)      На сварочной горелке имеется лазерный блок.Он может излучать лазерный луч и иметь фокальную точку, проецируемую на поверхность заготовки;

в)       Перед официальным запуском сварочного манипулятора проверьте положение сварочной горелки, наблюдая за фокальной точкой, проецируемой лазерным генератором: находится ли сварочная горелка в правильном положении для работы;

г)      При необходимости отрегулируйте положение сварочной горелки с помощью переключателей на пульте управления стрелы сварочной колонны, пока не получите идеальное положение сварочной горелки.



2.     Сварочное поворотное устройство для получения большой площади покрытия во время CO2 Задняя сварка в сварочном манипуляторе Integral Control:

Рис.3 Сварочный манипулятор Осциллятор

1)      При изготовлении СО2 обратная сварка, учитывая относительно более тонкую используемую проволоку, трудно получить удовлетворительную широкую поверхность покрытия от сварочного комплекса высокоточной сварки колонны и стрелы;

2)      С помощью сварочного поворотного устройства, установленного на сварочной горелке, сварочный манипулятор Integral Control может поворачивать сварочную горелку влево и вправо, чтобы иметь большую зону охвата сварки, что обеспечивает удовлетворительное качество поверхности сварки;

3)      Одним из других сварочных аппаратов, используемых с этим сварочным поворотным устройством, является 'LHD1500 Сварочный аппарат для обратной сварки труб с коробчатой ​​рамой'.



С.      Технические параметры сварной колонны и стрелы с интегральным контролем:

Сварочный манипулятор Integral Control

Модель

LHZ

2×3

LHZ

3×4

LHZ

4×4

LHZ

4×5

LHZ

5×5

LHZ

5×6

LHZ

6×6

LHZ

7×7

LHZ

8×8

Доступный вертикальный ход стрелы (мм)

2000

3000

4000

4000

5000

5000

6000

7000

8000

Доступный горизонтальный ход стрелы

(мм)

3000

4000

4000

5000

5000

6000

6000

7000

8000

Основание сварочной колонны и стрелы

Стационарная базовая кровать /   Передвижной тип Толей

Стиль вращения колонны

Невращающийся/ручной или   Моторный привод вращающийся

Вертикальная скорость стрелы (мм/мин.)

Фиксированный 1000

Фиксированный 1500

Горизонтальная скорость стрелы (мм/мин.)

120 ~ 1200, ЧРП

80 ~ 1000, ЧРП

Максимум.Нагрузка на передний конец стрелы (кг)

80

80~ 120

200

500

400

Рекомендуемые функциональные ячейки

Точные поперечные слайды для фонарика/ Графический монитор Видео/   Осциллятор

Применимый режим сварки

SAW/GMAW: CO2, MIG, MAG/ TIG/ Ленточная наплавка/   Электрошлак

Применимый сварочный материал

Углеродистая сталь/ нержавеющая сталь/ алюминий
