Фрезерный станок для обработки кромок листового металла SXBJ-9

A. Специальность станка для фрезерования кромок стальных листов с коробчатой ​​рамой SXBJ-9:

1. Отличительной особенностью оборудования для снятия фаски с торца стального листа с двумя головками SXBJ-9 в этом разделе продукции является механический основной корпус с коробчатой ​​рамой по сравнению с портальной балкой в обычная машина для снятия кромок стальных листов серий XBJ и SXBJ;

2. Механическая конструкция станка Wuxi JACK SXBJ-9 для снятия фаски со стальных листов с коробчатой ​​рамой: (Рисунок 1)

3. Механическая основная рама портальной балки станка Wuxi JACK SXBJ-12 для обработки стальных листов: (Рис.2)

B. История развития и технические характеристики станка для снятия кромок стальных листов коробчатой ​​конструкции SXBJ-9:

1. Общие сведения о станке для фрезерования кромок стальных листов SXBJ-9:

1) На прикрепленных и приведенных ниже рисунках показан локальный крупный план комплекта двухголовочного фрезерного станка Wuxi JACK с ходом 9000 мм SXBJ-9 с коробчатой ​​рамой;

2) Это версия первого поколения Станок для фрезерования кромок стальных листов серий XBJ и SXBJ;

3) На заре появления оборудования для снятия фаски с торца стальной пластины его механический корпус машины обычно проектировался и изготавливался в такой конструкции с полуоткрытой рамой: на обоих концах рабочего стола кромкофрезерного станка имеется выдвинутый кусок стеновой панели. при длине 1 м ~ 1,5 м, в зависимости от хода фрезерования кромки листа на концевом фрезерном станке;

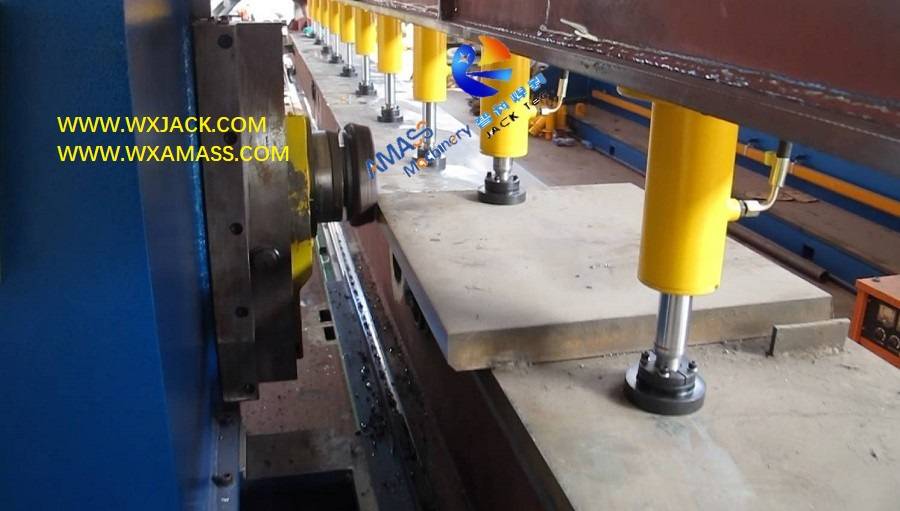

4) Вид с близкого расстояния на коробчатую раму Wuxi JACK SXBJ-9 Фрезерный станок для обработки кромок стальных листов: (Рис.3)

2. Сильные стороны и недостатки станка для фрезерования кромок стальных листов с коробчатой ​​рамой SXBJ-9:

1) Такой способ конструкции имеет сильную сторону прочного и прочного механического основного корпуса станка для снятия кромок;

2) Кроме того, с вырезом в месте соединения стеновой панели и рабочего стола оборудования для снятия фаски с торца стального листа можно получить дополнительный ход снятия фаски с листового металла.Пожалуйста, проверьте фото ниже:

3) Разрез в механической раме кромкофрезерного станка Wuxi JACK SXBJ-9 с коробчатой ​​рамой: (Рис.4)

4) Недостаток такой конструкции также очевиден: стоимость производства и, следовательно, цена станка для фрезерования кромок коробчатой ​​рамы примерно на 5% выше, чем у обычной конструкции станка для снятия фаски со стальной пластины с портальной балкой, и он занимает большую площадь мастерской;

5) Доставка и установка станка для снятия кромок со стальных листов с коробчатой ​​рамой также требует много времени и усилий;

3. Основное и нишевое оборудование для снятия фаски с торца стального листа:

1) По этим причинам в последнее десятилетие конструкция корпуса кромкофрезерного станка была модернизирована до современного типа открытой портальной балки при условии сохранения достаточной жесткости, прочности и стабильности механического корпуса станка для снятия фаски со стальной пластины;

2) В то же время есть клиенты, которые предпочитают такую ​​конструкцию корпуса станка для фрезерования кромок.

C. Технические характеристики кромкофрезерного станка SXBJ-9:

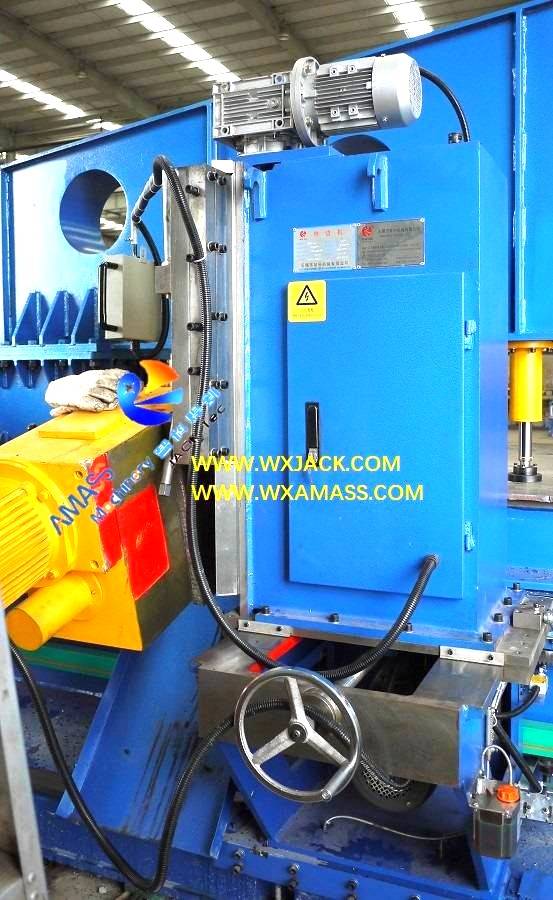

1.  Каретка фрезерной головки в концевом фрезерном станке для стальных листов:

1) Во время работы фрезерная головка устанавливается на подвижную каретку, чтобы перемещаться по рабочему столу станка для снятия фаски со стального листа.Есть два комплекта вагонов в этом Фрезерный станок с двойной головкой для стальной пластины;

2) Пожалуйста, проверьте прикрепленное изображение и фото ниже.Каретка состоит из четырех основных узлов: нижней несущей стойки, верхней вертикальной стойки, приводных двигателей и самой фрезерной головки;

3) Подвижная каретка фрезерной головки станка Wuxi JACK для фрезерования кромок стальных листов: (Рис.5)

2. Нижняя удерживающая стойка в оборудовании для снятия фаски с торца стального листа:

1) Эта нижняя стойка поддерживает всю подвижную группу фрезерного агрегата, которая передается и зацепляется с механическим основным корпусом кромкофрезерного станка с помощью точных линейных направляющих и стоек;

2) Эта нижняя удерживающая стойка имеет поперечное сечение трапециевидной формы, что обеспечивает наилучшую прочность и баланс для операции фрезерования кромок на кромкофрезерном станке;

3. Верхняя вертикальная колонна для фрезерной головки с вертикальным приводом станка для снятия фаски с кромки стального листа:

Это конструкция с квадратным поперечным сечением, установленная чуть выше удерживающей стойки, служащая сборочным основанием фрезерной головки и регулировкой ее вертикального положения в станке для фрезерования кромок стальных листов;

4. Электрическое управление и приводной двигатель торцевого фрезерного станка:

1) Панель управления фрезерным станком станка для фрезерования кромок стальных листов также встроена в колонну;

2) Двигатель (2,2 кВт) для привода каретки, перемещающейся по рабочему столу станка для фрезерования кромок стальных листов, находится внутри нижней удерживающей стойки;

3) Двигатель (1,1 кВт) для движения фрезерной головки вверх и вниз вдоль колонны находится в верхней части колонны;

5. Фрезерная головка станка для снятия фаски со стального листа:

Это основная рабочая единица станка для фрезерования кромок стальных листов, выполняющая задачу создания сварочной канавки посредством снятия фаски с кромки листового металла.

D. Технические параметры станка для фрезерования кромок стальных листов коробчатой ​​рамы SXBJ-9:

Ниже приведены технические характеристики станка для скашивания кромок стальных листов с двойной головкой SXBJ-9 с коробчатой ​​рамой:
