Стандартная газокислородно-плазменная машина для резки пересечения труб с ЧПУ

Фрикционно-роликовый тип;Для трубы среднего диаметра
штат:
Количество:

A. Определение стандартного станка для плазменной резки труб с ЧПУ:

1. Числовое управление: На станции ЧПУ станка для резки пересечения труб с ЧПУ имеется 5 осей управления для сверления отверстий, резки, снятия фаски с наклонной поверхности на кромках и корпусе труб;

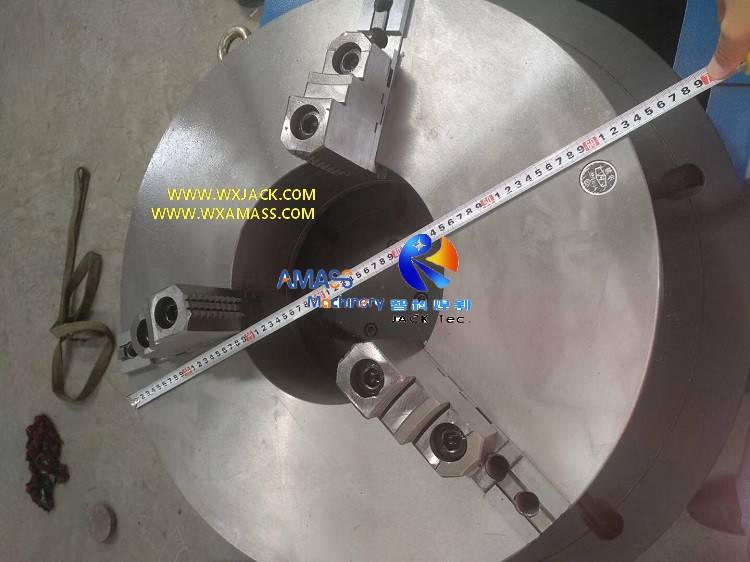

Рис. 1 Станок для резки труб с ЧПУ — 11 — Поддержка 5 раз — 7, 9, 25, 28 и 33

2.       Диаметр и толщина трубы: От Φ300 мм до Φ1400 мм.Это может покрыть наибольшую долю размера трубы при практическом использовании;Нет конкретных ограничений по толщине стенки трубы для станка для резки труб с ЧПУ;

3.       Длина трубы: макс.длина трубы заготовки для этого стандартного станка для резки пересечения труб с ЧПУ составляет 12 000 мм.Он может быть назначен заказчиком;

4.       Материал трубы и технология резки на стандартном станке для резки труб с ЧПУ:

1)       Большинство из углеродистой стали.Любые другие обычно используемые материалы, такие как нержавеющая сталь, алюминий, бронза ... также могут быть разрезаны на этом стандартном оборудовании для резки пересечения труб с ЧПУ;

2)       Соответственно, эта машина для плазменной резки труб с ЧПУ оснащена газокислородной пламенной резкой с кислородом и ацетиленом (или пропаном) вместе с плазменным источником питания;

5.       Резка фаски на станке для резки пересечения труб с ЧПУ Wuxi JACK:

Рис. 2 Станок для резки пересечения труб с ЧПУ 2

1)       На приведенной выше фотографии видно, что по сравнению с 3-осевым станком для резки пересечения труб с ЧПУ, с добавлением оси V и оси W для поворота и перемещения резака соответственно, клиенты могут получить гораздо больше полезных функций от этого усовершенствованного станка для резки пересечения труб с ЧПУ. Оборудование:

Рис. 3. Станок для резки пересечения труб с ЧПУ 14 — ЧМИ с ЧПУ

2)       После завершения резки и снятия фаски на этом станке для резки труб с ЧПУ серии CP заготовки труб будут отправлены на следующую рабочую станцию ​​для обработки: Сварочная роликовая кровать для изготовления или Фрезерный станок с ЧПУ для торца трубы для финишной полировки.



B. Сильные стороны 5-осевого станка 1400/12 Standard Flame Plasma CNC для резки пересечения труб:

1.       Самая широко используемая модель в станке для резки пересечения труб с ЧПУ:

1)       Стандартная модель 5-осевого станка 1400/12 является одной из наиболее часто выбираемых моделей станков для пламенно-плазменной резки труб с ЧПУ серии CP;

2)       Причина в том, что как размер трубы (макс. Φ1400 мм), так и ось управления 5 соответствуют требованиям большинства задач по отрезке труб на объекте заказчика, обеспечивая практику и применение прорезанных отверстий и скашивания кромок;

2.       Высококачественная и высокоэффективная резка труб на стандартном станке для резки труб с ЧПУ:

Произошли революционные изменения в качестве и производительности резки труб и снятия фаски с появлением оборудования для резки стыков труб с ЧПУ серии CP с пламенной плазмой..

Без этого станка для резки труб с ЧПУ процесс обработки труб и труб будет очень трудоемким:

1) Традиционно приходится тратить много времени на то, чтобы разметить заготовку и провести разметку образцов;

2) Эти ручные производственные процедуры медленны и непостоянны, их точность трудно контролировать, и они полностью зависят от навыков операторов;

3) Теперь, с введением этой мощной стандартной модели CP станка для плазменной резки труб с ЧПУ, все вышеупомянутые проблемы могут быть устранены;

4) Благодаря усовершенствованному 5-осевому управлению в станке для резки пересечения труб с ЧПУ вся операция по резке по длине и снятию фаски с трубы может быть в большей степени стандартизирована, а ручные этапы маркировки и изготовления образцов больше не требуются, повышение как производительности, так и контроля качества обработки труб;

5) Пожалуйста, ознакомьтесь с захватывающим рабочим моментом станка для плазменной резки труб с ЧПУ Wuxi JACK на фото ниже и прикрепленном видео:

Рис. 4. Станок для резки пересечения труб с ЧПУ 25



С.      Технические параметры стандартного станка для плазменной резки труб с ЧПУ:

Ниже приведены технические характеристики 5-осевого станка для плазменной резки труб с ЧПУ CNC-CP 1400/12 Standard:


Модель

Технические   параметр

5-осевой ЧПУ-CP 1400/12

Стандартный станок для резки пересечения труб с ЧПУ

Диапазон диаметров трубы (мм)

300 ~ 1400

Максимум.Длина трубы (мм)

12000

Резка труб и снятие фаски   Путь

Кислород-ацетилен (пропан) для газовой резки на угле   Сталь и плазменная резка

Толщина трубы (мм)

6~100   мм для газовой резки

3 ~ 25 мм для плазменной резки

Скорость резки

200 ~ 800 мм/мин.для газовой резки

Около 200 ~ 2000 мм/мин.для плазменной резки

(В зависимости от толщины трубы и мощности плазмы)

Ось управления ЧПУ

5 оси X/Y/Z/A/B:

Длина трубы / Высота / Радиальная / Вращение;

Резак качели
