штат: | |
---|---|
Количество: | |

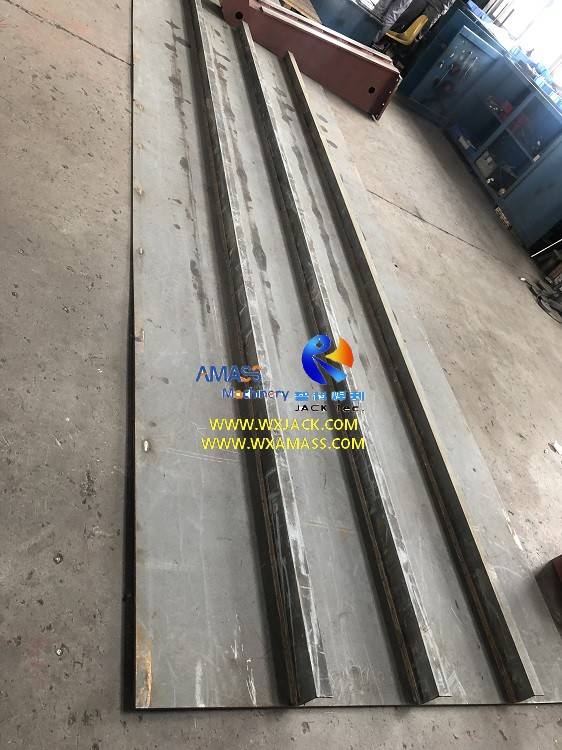

1) Правильная машина для блоков пластин жесткости J20 для портового оборудования является наиболее часто используемой моделью в своей группе продуктов, которая может удовлетворить наибольшую долю производства балок большого сечения;
2) Макс.толщина торцевой пластины ребра жесткости – 20 мм;
3) В этом разделе мы обсудим структуру и основные компоненты Правильная машина для ребристых пластин серии J (включая J20);
4) Машина для выпрямления блоков жесткой пластины серии J работает примерно так же, как Машина для продольной правки балок.
Как видно из прикрепленного изображения и рисунка ниже, основной корпус машины представляет собой прочную и прочную портальную раму с прочным основанием и верхней платформой:
а) По четырем углам рамы портала расположены четыре части вертикальных круглых колонн;
б) Эти колонны изготавливаются из бесшовных толстых круглых труб, которые привариваются с фланцами и собираются в портальную раму через фланцы с помощью болтов;
Использование таких круглых бесшовных труб в Правильная машина для ребристых пластин серии J имеет два достоинства:
а) Первое преимущество заключается в том, что круглая колонна имеет наибольшую несущую способность, которая может выдерживать воздействие процесса выпрямления пластины жесткости;
б) Второе преимущество заключается в том, что круглая колонна лучше всего смотрится на общем оборудовании этой правильной машины с жесткими пластинами;
Станина и платформа портальной рамы изготовлены из высокопрочных профильных сталей и стальных пластин, обладающих достаточной жесткостью и жесткостью, что обеспечивает долгосрочное использование этой правильной машины для блоков ребер;
а) На входной стороне портальной рамы установлены три группы правильных агрегатов;
б) Конфигурация выпрямляющего агрегата: Каждая группа правильных роликов состоит из двух пар верхних правильных роликов, которые собраны вместе с поперечным приводным двигателем в узел, и одной части нижнего правильного ролика (невидима в прилагаемом документе, скрыта заготовкой и поддерживающий ролик):
в) Во время работы правильной машины для блоков ребер с ребристыми пластинами верхние и нижние правильные ролики все время остаются синфазными и соосными.Это означает, что для каждой группы правильных агрегатов верхние и нижние ролики перемещаются и останавливаются синхронно;
а) Во время работы эти правильные агрегаты могут перемещаться влево и вправо вдоль верхнего горизонтального рельса машины для правки реберных пластин, размещая на ее пластинчатом элементе различные пролеты ребер жесткости.Движение осуществляется мотор-редуктором.См. ниже:
б) Detection: Для точного позиционирования правильных блоков в поперечном направлении установлены поворотные энкодеры для определения фактического положения правильных блоков, благодаря чему машина для выпрямления жестких пластин J20 всегда работает точно;
в) Управление инсультом: Кроме того, установлены электрические концевые выключатели и резиновые упоры для двойной страховки поперечного перемещения правильных блоков, гарантируя, что правильная машина с ребристой пластиной всегда работает безопасно;
Прижимной подшипник верхнего правильного ролика является важнейшим компонентом, гарантирующим нормальную работу правильной машины с ребристыми пластинами.Он имеет достаточную несущую способность и разумную систему смазки;
а) На передней и задней стороне портальной рамы установлены по одному переднему и заднему горизонтальному опорному ролику соответственно.Пожалуйста, проверьте прикрепленное изображение;
б) Передача его вращения соединена с передачей вращения нижних правильных роликов посредством цепи и звездочки.См. ниже:
Модель Параметр
| J20 |
Правильная машина для ребристых пластин | |
Ширина ребристой концевой пластины | 1000 ~ 3000 мм |
Толщина ребристой концевой пластины | 8~ 20 мм |
Количество выпрямляющего агрегата | Три комплекта |
Верхний выпрямляющий ролик с поперечным ходом | 4000 мм |
Мин.Пролет верхнего выпрямляющего ролика | 700 мм |
Диапазон интервалов ребер жесткости | 225-700 мм |
Номинальное давление гидравлической системы | 25 МПа |
Макс.Давление одиночной выпрямляющей установки | 30 тонн |
Скорость выпрямления ребра жесткости | 6000 мм/мин.Зафиксированный |
Вертикальный ход опорных роликов | 40 мм |
Мощность двигателя выпрямляющего ролика | 15,0 кВт |
Гидравлическая станция Power | 5,5 кВт |
Спецификация мощности электроэнергии | 3P AC, 380 В, 50 Гц (для рынка Китая) |
