Дружественная операция протягивает сварщик IH для изготовления

A. Схема на PHJ и ZHJ Models 3 в 1 IH Production Machine:

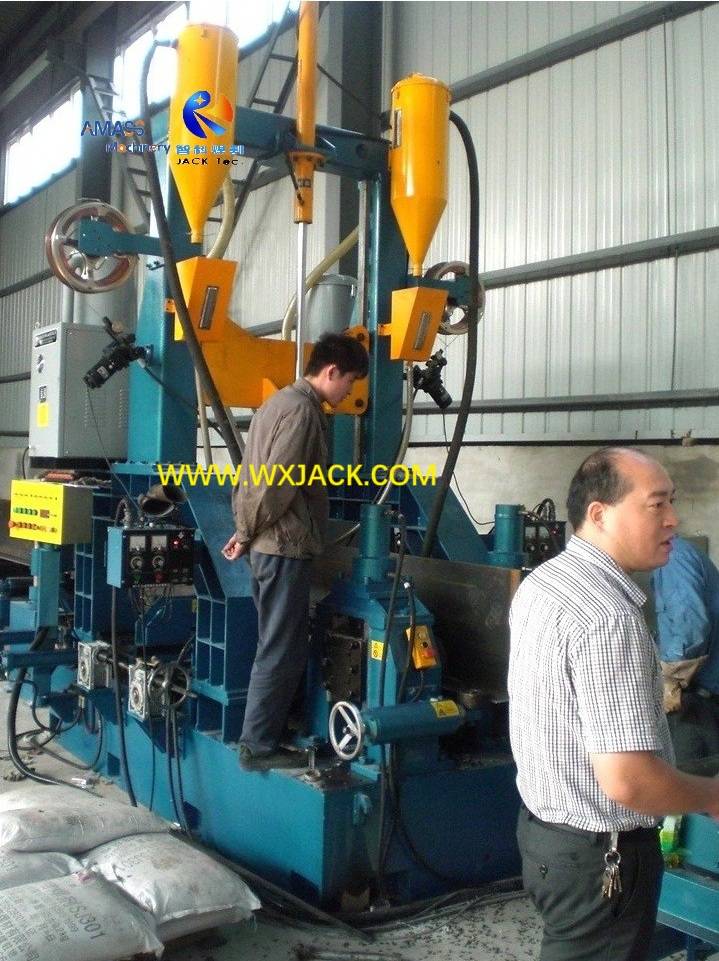

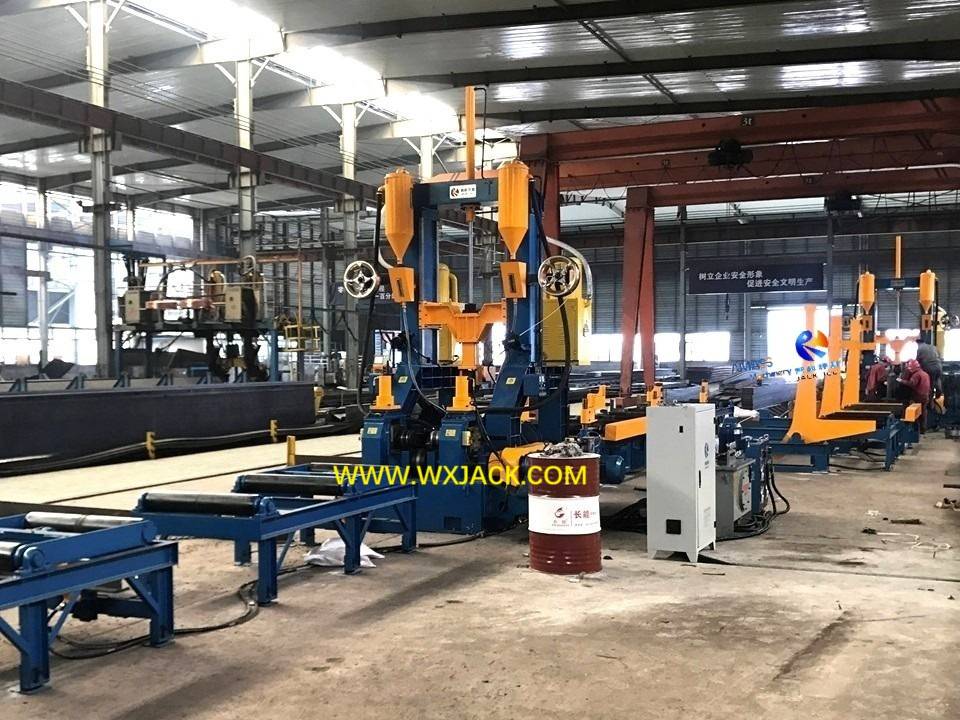

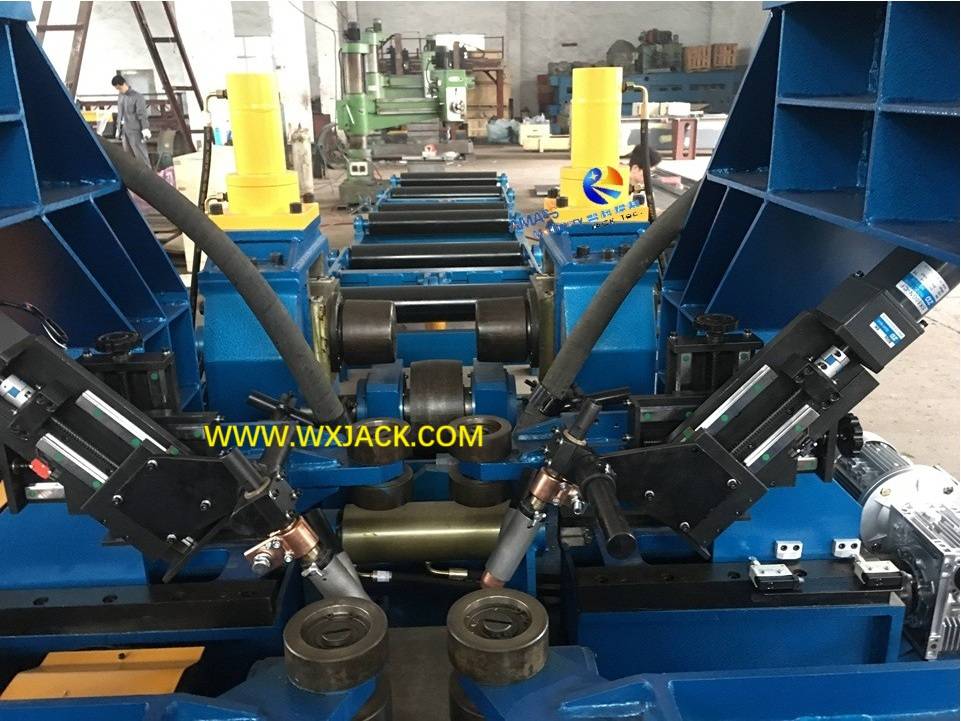

1. Фон:  прикрепленные фотографии показывают разные модели Wuxi Jack P HJ и ZHJ Series 3 в машине изготовления луча в 1 IH на стадии установки и вставлены на работу на сайте клиентов;

2.  2 ветви интегральной функции IH Beam Weling Machine:

Серия PHJ и ZHJ:

1)  3 стандартные модели: из которых PHJ Group Machine имеет три стандартные модели PHJ15 / 18/ 20, которые номинированы на основе самой большой высоты высоты HEAM HEAM, доступной для производства: 1500/ 1800/ 2000 мм соответственно;

2) Машина моделей ZHJ также имеет три стандартные модели ZHJ15 / / 18/ / 20;

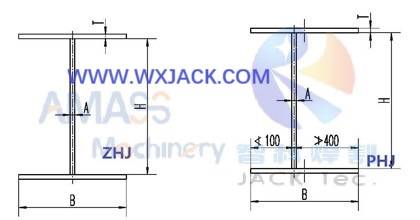

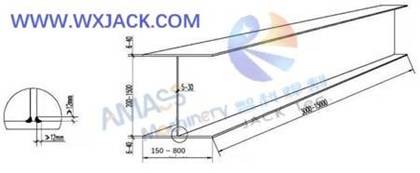

3)  Сравнение поперечного сечения луча от Wuxi Jack PHJ и ZHJ серии  интегральной функции IH Beam Сварка:  ( Рис.1 )

Основное различие между машиной моделей PHJ и ZHJ заключается в поперечном сечении сварного IH Beam, изготовленного ниже, показано под небольшим эскизом, и связана с способом операции сборки H Beam в двух типах машины:

B. Техническая информация о интегральной функции серии PHJ и ZHJ IH

1. Наиболее важные вопросы, которые клиенты имеют интерес к автоматическому оборудованию:

1) сценарий приложения;

2) конструкция и макет;

3) принцип работы;

4) шаг/ операция процесса;

Машины

2. Эта информация о интегральной функции Wuxi Jack IH Beam Сварное оборудование можно найти в разделе продукта Model Machine ZHJ15 и ZHJ18;

3. Кроме того, всестороннее введение доступно на странице продукта интегральной функции IH Beam Сварка.

C. Операция в PHJ и ZHJ Series 3 в 1 протягивает вертикальную машину для сварщика IH:

Распространение рабочих кнопок:

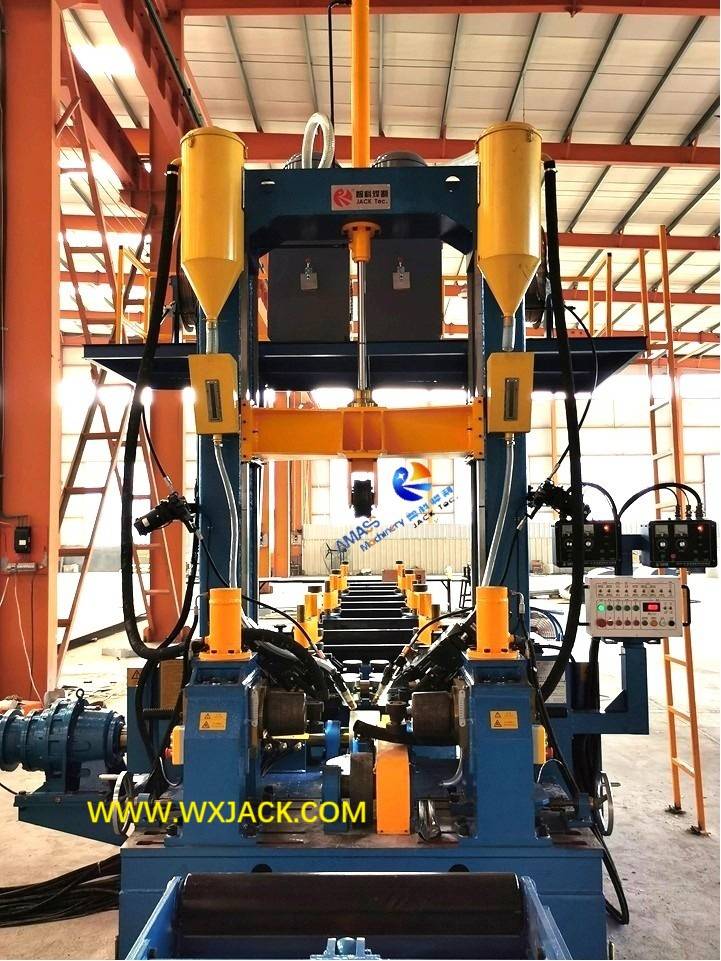

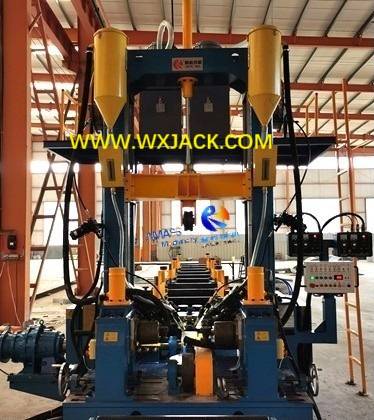

1.  Центральная рабочая зона Wuxi Jack 3 в 1 IH Makeantaing Machine: ( Рис.2 )

1) Как видно из 1 ^-й фотографии и над небольшой фото, центральная рабочая станция машины находится в правой руке механической основной рамки, стоящей на стороне выхода и обращенной к входному конвейеру;

2)  Это предназначено для дружественной работы для оператора при работе на этом 3 в 1 протягивание через вертикальное оборудование для сварщика IH, с которым он или она может управлять на весь рабочий процесс машины удобно;

3) Центральная рабочая станция состоит из 3 основных элементов: операционная панель самой машины, и 2 куска управляющих консолей для пила (погруженная дуговая сварка). Операционная панель и консоль управления могут быть четко изучены на 2 ^-й и 3 ^-й фотографиях и ниже:

Операционная панель Wuxi Jack PHJ и ZHJ Integral Function IH Beam Сварка: ( Рис.3 )

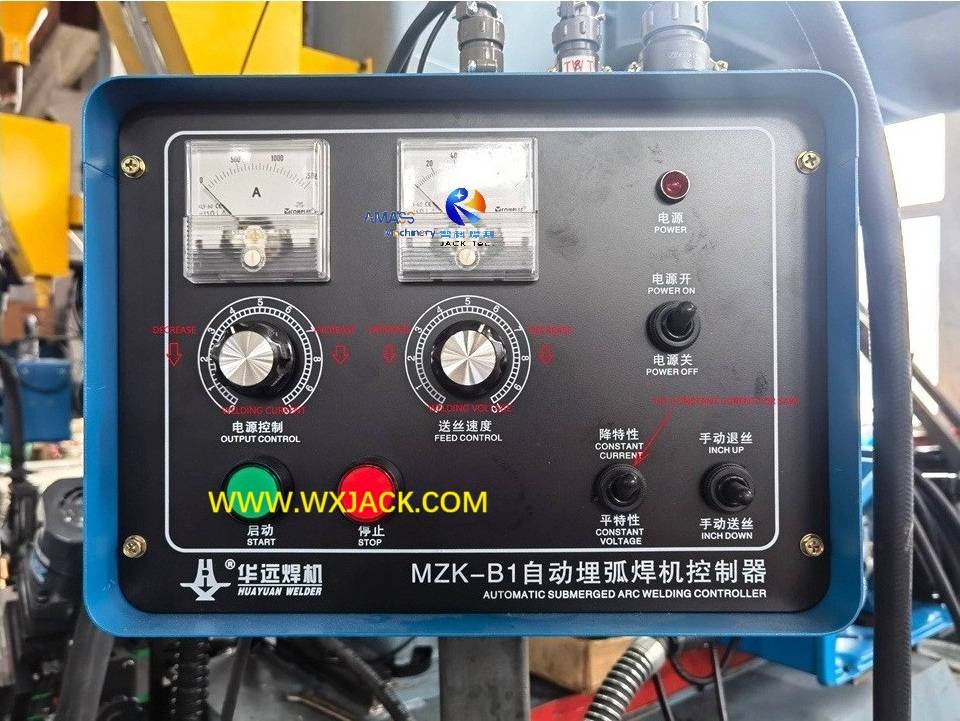

Консоль управления пила -питания, оснащенная интегральной функцией Wuxi Jack IH Оборудование для луча:  ( Рис.4 )

2.  Кнопка дистанционного управления в PHJ и ZHJ Series 3 в 1 IH Production Machine:

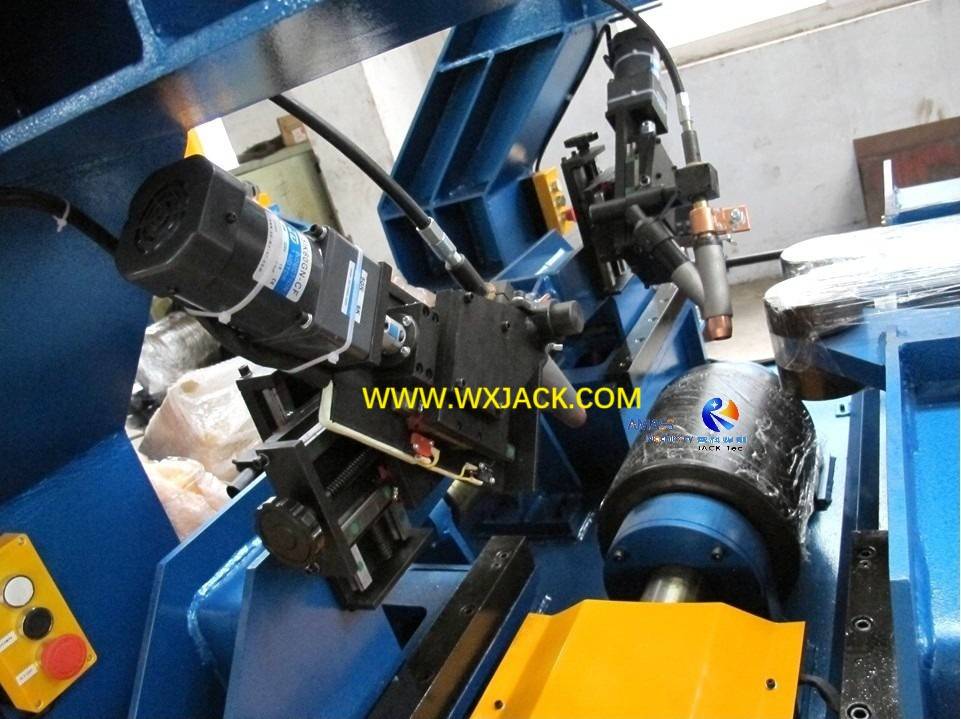

1) Кроме того, с целью легкого доступа и удобной работы на ячейке сборочной ячейки расположены 2 части удаленных кнопок, расположенных в ячейке сборки и выпрямляющей ячейки машины соответственно;

2) Эти ящики с дистанционным управлением имеют небольшой размер и установлены только с 3 кнопками (вверх/ вниз/ остановка). Пожалуйста, проверьте прикрепленные 2 ^-й и 5 ^-й фотографии, а ниже небольших фотографий:

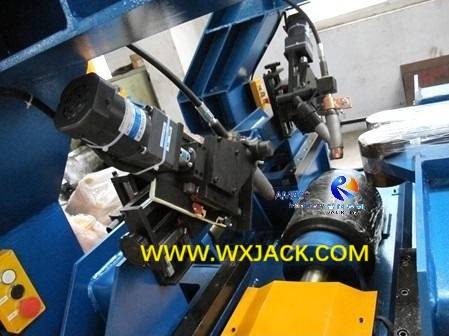

Коробка с дистанционным управлением на интегральной функции Wuxi Jack IH Оборудование для луча: ( Рис.5 )

D. Операционная панель и консоль управления пилы из 3 в 1 IH Makeasting Machine:

Эти два единицы являются командным центром »машины:

1. Консоль управления пилой в интегральной функции PHJ и ZHJ IH

1) В любом одном наборе машины серии PHJ и ZHJ есть два куска управляющей пилы, для управления двумя наборами источников пилы. 2 части контрольной консоли установлены вместе, так что оператор может управлять двумя наборами поставщика пилы с легкой работой :

2 части управления пила Wuxi Jack PHJ и ZHJ Machine: ( Рис.6 )

2) Эти консоли управления пищевым источником питания поставляются вместе с поставщиками пилы/ сварщиками -проволоками от поставщиков;

3)  На этой консоли управления все критические шаги/ параметры для управления процессом сварки в интегральной функции . Сварка постоянного тока/ постоянного напряжения; Сварочная проволока дюйма вверх/вниз; Сварка/ напряжение; Скорость подачи провода, все можно настроить здесь;

4) Во время работы вышеупомянутые технические параметры могут отображаться в режиме реального времени на контрольных консолях;

2. Операционная панель PHJ и ZHJ Integral Function IH Оборудование для сварки луча:

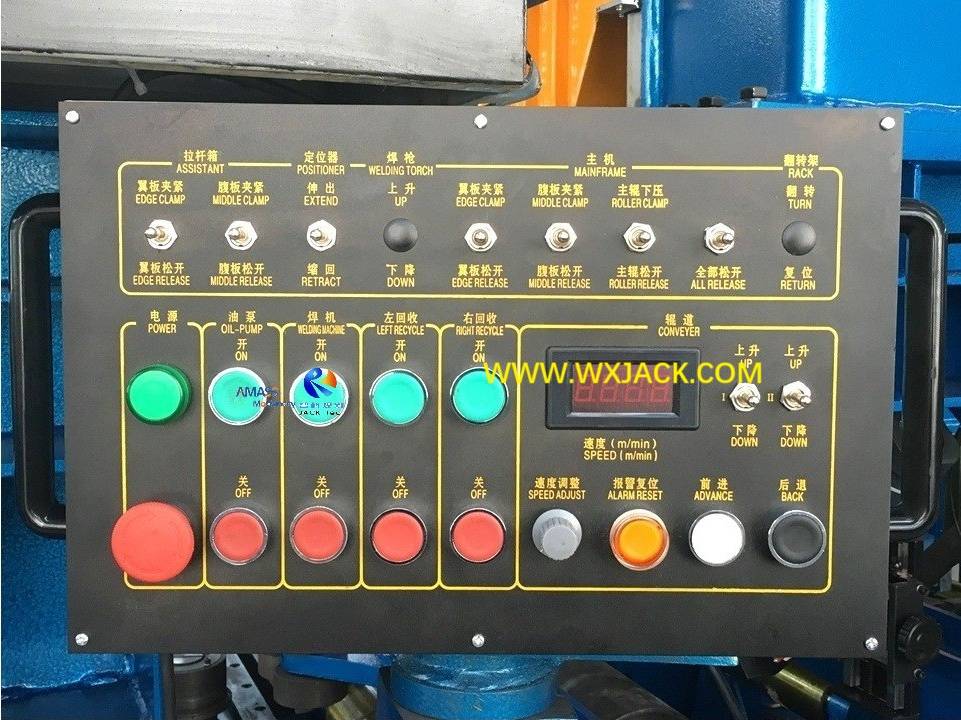

Это основной управляющий элемент для успешного запуска машины:  ( Рис.7 )

Как видно из приведенной выше маленькой фотографии и прикрепленных фотографий, операционная панель можно разделить на 3 секции:

1) верхняя часть на панели, для всех основных рабочих ячеек: сама машина, сборка, сварка и выпрямление;

2) левая нижняя часть на панели, для управления всеми функциональными единицами, оснащенными машиной;

3) Правая нижняя часть на панели, для помощи подразделениям и дисплею рабочей скорости в режиме реального времени.

E. Технические параметры моделей PHJ и ZHJ 3 в 1 IH Production Machine:
