CNC Control CNC-DX3030 Фрезерный станок для обработки торцов труб средних размеров

На прилагаемом первом фото набор торцевых фрезерных станков с ЧПУ Wuxi JACK производства CNC-DX1520 работал над деталью.  ΦТрубопроводная конструкция диаметром 2000 мм. Начнем с этого, давайте проведем исследование этого типа оборудования.

1. В чем сильная сторона торцевого фрезерного станка с ЧПУ??

1) Традиционное (что означает управление без ЧПУ) Фрезерный станок для торцевой поверхности стальной конструкции подходит для обработки заготовок, форма поперечного сечения которых состоит из  90°  прямой угол, прямые края. Например: квадрат/прямоугольник/коробочная балка/двутавровая балка/двутавровая балка и т. д.;

2) Сравнительно,  Торцевой фрезерный станок с ЧПУ особенно подходит для обработки заготовок с формой поперечного сечения, отличной от вышеупомянутой «правильной» формы.. Например, треугольник/трапеция/круглый круг и т. д. Без ЧПУ операция торцевого фрезерования таких заготовок будет очень трудоемкой и с меньшей точностью готового изделия;

3)  В этом отношении оборудование можно назвать так: Фрезерный станок с ЧПУ для торцов труб непосредственно, потому что ЧПУ действительно подходит для торцевого фрезерования таких заготовок, как трубы, трубы и все виды деталей неправильной формы;

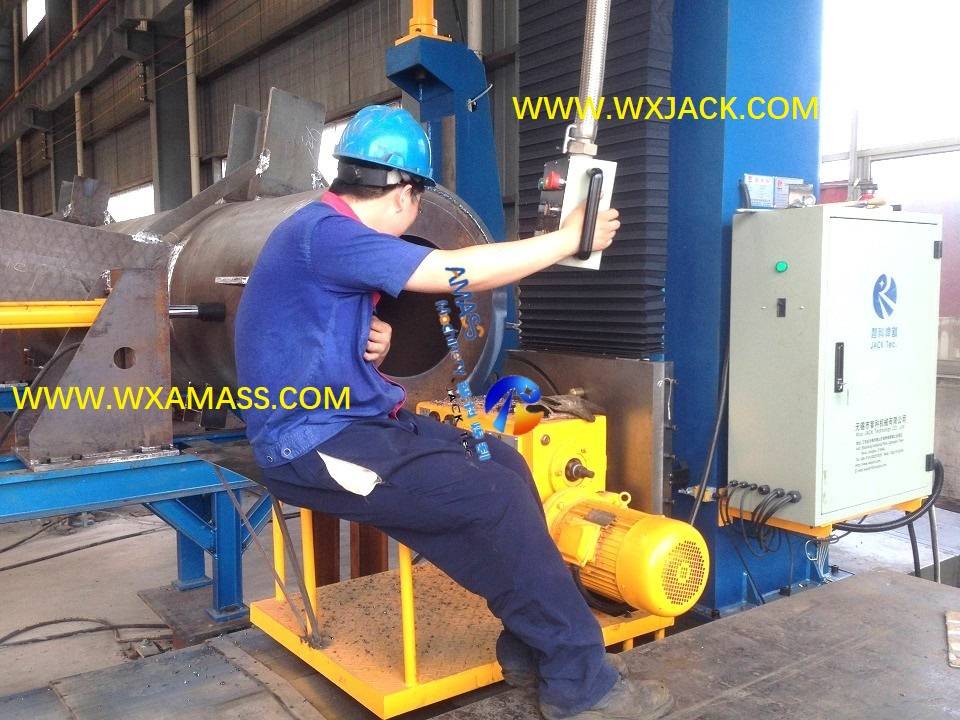

4) Как видно из прикрепленной первой фотографии, еще одна часть поперечной колонны ожидала обработки на фрезерном станке для торцевых поверхностей труб с ЧПУ. --- Да, это универсальное оборудование для нанесения, не ограничивающееся заготовками труб / трубок. / H Beam/ I Beam.

2. Технические особенности фрезерного станка для торцевых поверхностей стальных конструкций с ЧПУ:

1）Контроллер ЧПУ в  Торцевой фрезерный станок с ЧПУ:

а) Прилагаемая первая фотография была сделана на станке с задней стороны установки с ЧПУ, поэтому мы используем прилагаемую вторую фотографию, чтобы показать, как ЧПУ монтируется на колонну этого торцевого фрезерного станка с ЧПУ для труб;

б) Типы применяемых машин:  Это универсальная система числового управления общего назначения, что означает, что она может использоваться не только в фрезерных станках с ЧПУ для стальных конструкций серии CNC-DX, но и в другом оборудовании с числовым программным управлением, таком как Станок для резки полосовых пластин с ЧПУи т. д. Как поставщику этих станков, нам необходимо составить программу управления, встроенную в систему управления ЧПУ на основе оборудования;

в) Марка ЧПУ: Одним из наиболее распространенных контроллеров ЧПУ с этим торцевым фрезерным станком с ЧПУ является материковая китайская марка STARFIRE CNC SF-2100C, произведенная в Пекине. С помощью этой системы управления вам просто нужно выбрать тип обрабатываемой детали из библиотеки, ввести конкретные параметры размера/углов/радианов и т. д. и нажать СТАРТ --- Просто вперед! Пожалуйста, ознакомьтесь с прилагаемым видео о ходе работы торцевого фрезерного станка с ЧПУ, изготовленного нами.;

г) Прилагается 3^р-д эскиз показывает рабочий интерфейс ЧПУ для этой детали трубы. Просто «сообщите» ЧПУ о внешнем и внутреннем радиусе, а также о глубине фрезерования, а остальные работы будут выполнены с помощью ЧПУ;

2）Система привода  Торцевой фрезерный станок с ЧПУ:

а) В торцевом фрезерном станке с ЧПУ система привода реализована с помощью серводвигателя и энкодера. Это орган контроля за торцевым фрезерованием на станке. Без этого невозможно достичь точности ±0,15 мм по всему ходу;

б) Сервоприводная система для торцевого фрезерования отличается относительно меньшей мощностью (1,5 ~ 2 кВт) и более высоким крутящим моментом;

в) Одна группа систем сервопривода включает в себя сервопривод/серводвигатель/энкодер по одному комплекту каждый от одного поставщика. Марка и модель — серия Panasonic A6;

г) Для одного комплекта фрезерного станка с ЧПУ имеется два комплекта таких приводных систем разной мощности (1,5 кВт для горизонтальной подачи и 2 кВт для вертикальной подачи);

3)  Фрезерная головка  Торцевой фрезерный станок с ЧПУ:

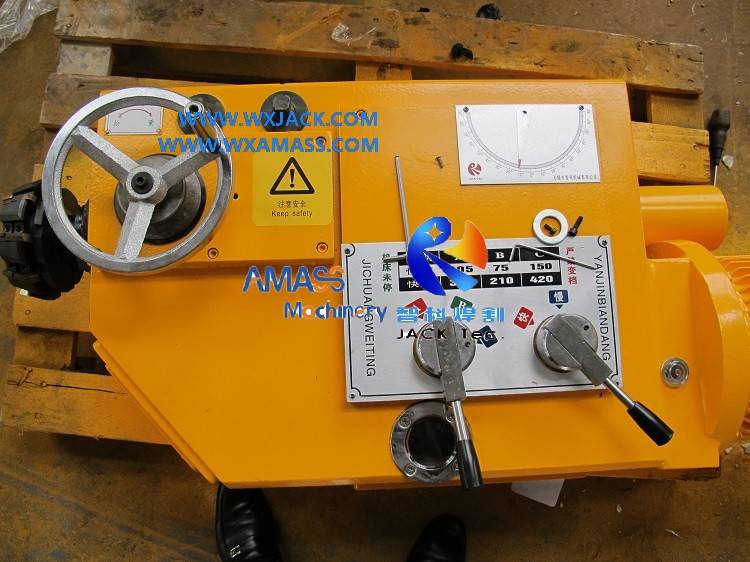

Этот блок одинаков как для обычного управления, так и для мболи: Высокая мощность и эффективность 7,5 кВт, широкий диапазон скоростей вращения. Пожалуйста, проверьте прилагаемый 4^й фото;

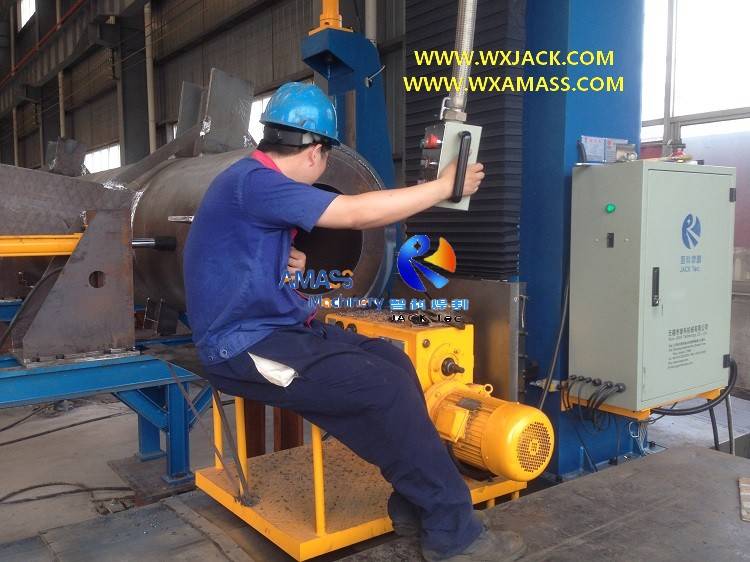

4) Прилагается 5^й и 6^й фотографии записывайте рабочие моменты на этом фрезерном станке для торцов труб CNC-DX3030.

3. Технические параметры ЧПУ-DX3030  Торцевой фрезерный станок с ЧПУ:
