Наклонно-вращающийся рабочий стол PR24 Поворотный сварочный позиционер для труб

А. Краткое описание использования, основных действий и преимуществ автоматического поворотного сварочного позиционера для труб PR24:

1.   Использование ПР24 Модель наклонного сварочного вращателя для труб:

1) Это своего рода Сварочный позиционер специальной конструкции разработан нашей компанией на основе передовых технологий в Китае и за рубежом;

2) Сварочный вращатель для труб с возможностью наклона используется для автоматического изготовления труб, фланцев труб, колен труб;

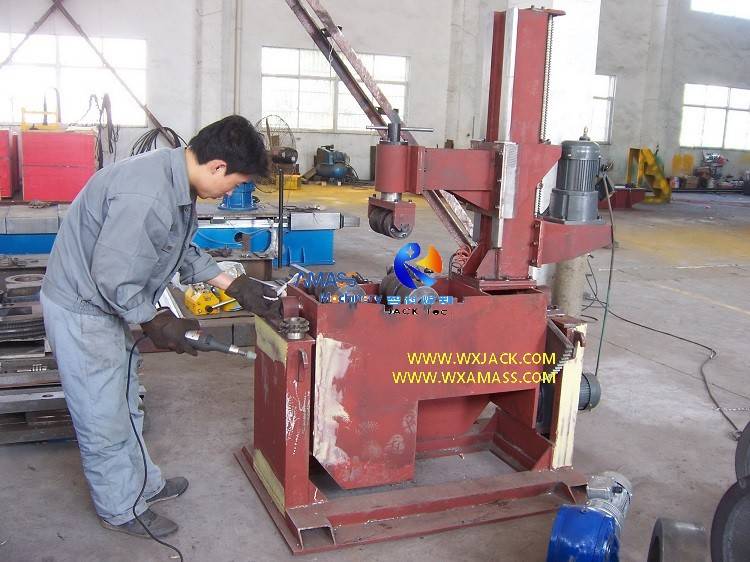

3. Степени свободы действия в наклоняемом сварочном позиционере для труб: (Рис.1)

Как указано на фото выше:

1) Наклоните закрепленные детали (трубу, фланец трубы, колено трубы) вперед и назад в пределах определенного угла;

2) Вращайте закрепленные детали с необходимой скоростью сварки, вращая группу сварочный поворотный ролик на своем рабочем столе;

4. Преимущества ПР24 Модель наклонного сварочного вращателя для труб:

1) Работа механизма прижима вниз для надежного удержания заготовок представляет собой комбинацию электропривода и ручной регулировки, обеспечивающую устойчивую и регулярную скорость вращения заготовок;

2) Таким образом, можно полностью гарантировать превосходное качество сварного шва и снизить трудоемкость сварщика, повышая общую производительность.

Б. Структура и техническое исполнение ПР24 Модель наклонного сварочного позиционера для труб:

Эскиз конструкции станка: (Рис.2)

1. Основные подразделения ПР24 Модель вращающегося сварочного позиционера для труб:

1) Механическая основная рама;

2) Заготовка тнаклонный механизм;

3) Механизм вращения заготовки;

4) Механизм нажатия вниз;

5) Проводящее устройство;

6) Электрическая система управления;

2. Механическая рама ПР24 Модель наклонного вращателя сварочных труб:

1) Это устройство предназначено для удержания механизма наклона, механизма вращения и механизма нажатия вниз;

2) Это элемент сварочной конструкции, который обрабатывается точно после сварки и отжига, обладает высокой прочностью и ударопрочностью;

3. Механизм наклона ПР24 Модель сварочного позиционера для труб: (Рис.3)

1) Этот узел предназначен для наклона зажатой заготовки в пределах ±45°;

2) Его вождение осуществляется с помощью редуктора с функцией торможения. Таким образом, заготовку можно наклонять и останавливать в любом угловом положении в пределах ±45°;

3) Крайнее угловое положение наклона контролируется концевыми выключателями;

4)  In ПР24 модель Pipe Welding Rotator, цепь передачи механизма наклона: Приводной двигатель наклона → Редуктор → Малая передача → Секторная передача → Наклон заготовки;

4. Вращающийся механизм ПР24 Модель вращающегося сварочного позиционера для труб: (Рис.4)

1) Линейная скорость вращения заготовки на вращателе сварочных труб контролируется инвертором переменного тока китайской марки TANWAN TAIAN, что обеспечивает плавное и бесступенчатое управление скоростью;

2)  Цепь передачи вращающегося механизма: Вращающийся приводной двигатель → Червячный редуктор → Цепь и звездочка → Ролики → Вращение детали;

5. Механизм прижима вниз ПР24 Модель наклонного вращателя сварочных труб:  (Рис.5)

Работа данного агрегата реализуется в 2 этапа действия:

1) Сначала ходовой винт перемещается вверх и вниз, приводимый в движение шестеренчатым редуктором;

2) Затем с помощью ручного поворотного маховика и соответствующей гайки ходового винта направляется с помощью скользящего вала и втулки;

Прижимной ролик перемещается вверх и вниз, что в свою очередь плотно прижимает заготовки разного диаметра;

6. Прижимной ролик ПР24 Модель сварочного позиционера для труб:

1) Эти поворотные ролики изготовлены из стали;

2) Существует 2 типа поворотных роликов: V-образное и U-образное, которые можно использовать не только для надежного удержания вращения трубы, но и для вращения фланца трубы. Итак, он имеет очень широкое применение;

7. Проводящее устройство в ПР24 Модель сварочного позиционера для труб:

1) На вращающемся рабочем столе машины установлено токопроводящее устройство, образующее токопроводящую цепь для сварочных операций;

2) Проводящая способность составляет 1000А.

С. Диапазон поставок ПР24 Модель наклонного вращателя сварочных труб:

1)  Основная часть: Включая механическую раму, механизм наклона, механизм вращения, механизм прижима вниз;

2)  Электрическая система управления: 1 комплект;

3)  Технические документы: Сертификат качества, Упаковочный лист, Руководство по эксплуатации, Электрическая схема, Фундаментный чертеж трубы. Сварочный позиционер.

Д. Технические параметры ПР24 Модель вращающегося сварочного позиционера для труб:
