LHA4C Машина для дуговой сварки под флюсом типа двутавровой балки с боковым управлением

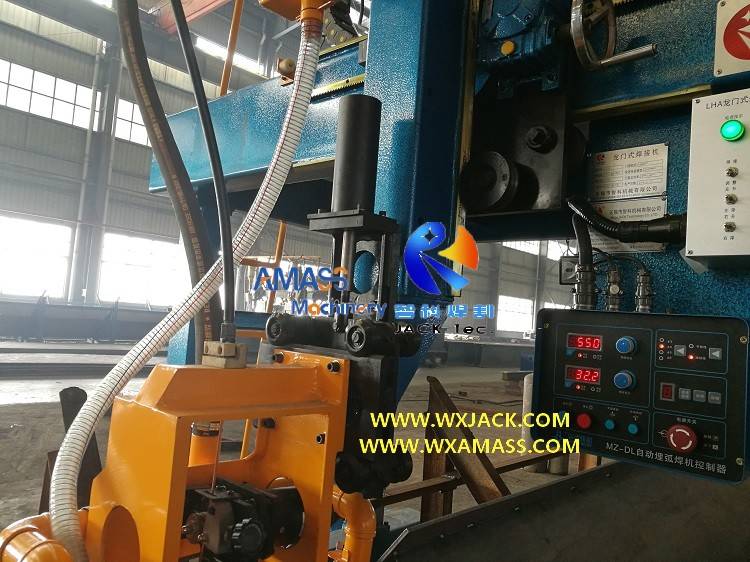

Прилагаемые фотографии были сделаны на портальной машине для сварки двутавровых балок LHA4C, экспортируемой в Индию компанией Wuxi JACK.   (Рисунок 1)

1.     Применение портальной сварочной машины для двутавровых балок LHA4C в процессе производства сварки двутавровых балок:

1)      Для двутавровой балки с макс.высота стенки 1500 мм, портальный станок для двутавровой пилы LHA4C не имеет аналога в центральном управлении Портальный сварочный аппарат для двутавровых балок: самый большой размер заготовки в портальном станке для двутавровой сварки LHA4Z составляет 1200 мм, а LHA5Z - 1800 мм;

2)      С другой стороны, на всех этапах процесса Оборудование для производства двутавровых балок, 1500мм - это один из стандартных показателей по макс.высота полотна, а также наиболее часто используемый из-за его среднего размера.Для этой конкретной модели машины для дуговой сварки под флюсом LHA4C Gantry I Beam, соответствующий подходящий H Сборочная машина это Z15, Машина для правки двутавровых балок HYJ800.

2.     Сильные стороны LHAC Портальный сварочный аппарат с двутавровой балкой с боковым управлением в работе:

Судя по внешнему виду, в качестве бокового управления (операторы стоят с внешней стороны двутавровой балки снаружи рельса машины, пожалуйста, проверьте рисунок ниже), эта серия автоматических портальных станков для двутавровой пилы имеет «недостаток», заключающийся в необходимости двух операторы для управления SAW (дуговой сваркой под флюсом) двух заготовок вместо одного оператора:

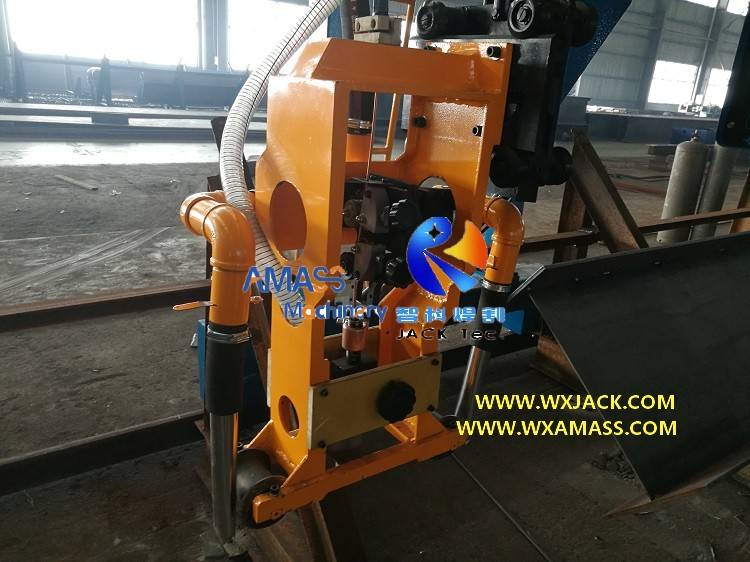

(Рис.2)

Однако, как говорится «Все существующее должно быть разумным», при таком расположении в портальной машине для сварки двутавровых балок LHAC есть несколько важных для заказчика достоинств:

1)     Занятие землей сварочного аппарата с двутавровой балкой LHAC:

Как объяснялось ранее, при той же высоте стенки двутавровой балки портальный станок LHAC с двутавровой балкой более компактен, чем LHAZ, с точки зрения размера машины (на 10% меньше);

2)     Обеспечение качества сварки на станке LHAC Gantry H Beam SAW:

а)       Поскольку каждый оператор заботится о каждой детали сварки двутавровой балки, ему или ей не нужно отвлекать внимание от этой двутавровой балки на другую во время одновременного процесса сварки двух двутавровых балок под флюсом.Это означает, что оператор может полностью сосредоточиться на сварке конкретной двутавровой балки и, таким образом, может с большей вероятностью изготовить сварную двутавровую балку высокого качества с помощью этого портального сварочного аппарата для двутавровой балки;

б)      В любом случае, как представлено в категории продуктов этой серии высококачественных портальных аппаратов для дуговой сварки под флюсом для двутавровых балок (LHAZ, LHAC, LHC, LHT), дуговая сварка под флюсом является наиболее важным этапом в технологии производства двутавровых балок с точки зрения готовой продукции. контроль качества продукции;

3.     Управление рабочим процессом на портальной машине для сварки двутавровых балок LHAC:

Кроме того, поскольку два оператора работают одновременно, они могут легко и спокойно управлять рабочим процессом этой высокоэффективной портальной двутавровой пилы:

1)      Сотрудничайте и действуйте в качестве резервной копии друг друга.Когда одному из операторов необходимо в течение короткого времени покинуть рабочее место во время работы машины для сварки двутавровых балок LHAC, другой оператор может немедленно заменить его или ее работу;

2)      Отслеживайте процесс SAW двух двутавровых балок в портальной машине для сварки двутавровых балок вместе.Если у одного оператора в определенное время отсутствует разум, другой оператор может компенсировать невежество;

3)      Если когда-либо возникнут непредвиденные обстоятельства или проблемы с портальным сварочным аппаратом для двутавровых балок, они могут решить эту проблему без спешки.

4.     Операция блокировки в сварочном аппарате LHAC с двутавровой балкой:

1)      С другой стороны, два оператора работают на этом автоматическом станке LHAC с двутавровой пилой вместе, синхронная работа очень важна.В противном случае допустим такую ​​ситуацию, что один оператор начинает процесс сварки на одной сварочной горелке, а другой не начинает на другой…

2)      По этой причине в системе управления этой автоматизированной портальной машины для сварки двутавровых балок HA4C с боковым управлением имеется блокировка между двумя сварочными станциями в машине.Это означает, что, как и в вышеупомянутом случае, только два оператора вместе запускают источники питания для сварки под флюсом, могут начать процесс перемещения портала и под флюсом на всей портальной сварочной машине LHAC с двутавровой балкой.

5.     Технические параметры портальной двутавровой пилы LHA4C:

Ниже приведены технические характеристики этого высококачественного портального сварочного аппарата с двутавровой балкой LHA4C с боковым управлением:
