Высокоэффективный зубофрезерный станок GD для снятия фаски со стального листа

штат:
Количество:

1.       Применение и характеристики фрез серии GD :

1)      Зубофрезерная фреза серии GD относится к сварочному оборудованию для подготовки разделки под сварку: она используется для снятия фаски с небольших пластин, подготавливая их к последующей сварке.Таким образом, зубофрезерный станок имеет те же функции, что и станок для фрезерования кромок и станок для резки с тройным пламенем , но в другом стиле работы и нацелен на меньший размер металлической пластины;

2)      Станки для фрезерования кромок малых листов серии GD предназначены для снятия фасок с малых листов толщиной 20 мм и менее.Пожалуйста, проверьте ниже фото готового эффекта, полученного с помощью станка для снятия фасок с малых пластин GD20:

Рис. 1. Станок для снятия фаски с прокатными ножницами 8.

3)      Зубофрезерная фреза использует инструмент зубофрезерной фрезы, называемый роликовыми ножницами, для снятия фаски с кромки небольшой пластины с однократной чистовой обработкой.В этом отношении он имеет то же название, что и машина для снятия фаски с роликовыми ножницами или машина для снятия фаски с роликовыми ножницами;

4)      Зубофрезерные фрезы серии GD заполняют вакансию в области фрезерования кромок небольших листов, предоставляя покупателям возможность выбора различных вариантов фрезерования кромок металлических листов.


2.       Принцип работы прокатных ножниц серии GD :

1)      Принцип работы кромкофрезерного станка для малых пластин серии GD, пожалуйста, ознакомьтесь с приведенными ниже схемой и изображением:

Рис. 2. Фрезерный станок для обработки кромок малых пластин.


Рис. 3 Зубофрезерная фреза 7

2)      Как видно из приведенных выше изображений и прикрепленных фотографий, на рабочем узле станка для снятия фаски с роликовыми ножницами имеется часть прокатных ножниц или зубофрезерная фреза;

3)      Во время работы, при прохождении небольшой металлической пластины через рабочую часть зубофрезерной фрезы, небольшая металлическая пластина сжимается и скашивается в процессе вращения сдвига, выполняя задачу фрезерования кромки небольшой пластины;

4)      Рабочая единица и готовый продукт роликовых ножниц серии GD. Зубофрезерная фреза.

5)      Материалы, кромки которых можно фрезеровать на станке для снятия фаски с роликовыми ножницами серии GD, включают в себя все обычно используемые металлы.Например: углеродистая сталь, нержавеющая сталь, 16Mn и т. д.;

6)      Кромкофрезерный станок для малых пластин серии GD имеет безопасную, простую и удобную работу и работает с высокой эффективностью при постоянной рабочей скорости 3000 мм длины резки/мин.


3.       Основные узлы и работа кромкофрезерного станка серии GD :

1)      Основные узлы, входящие в состав машины для снятия кромок с роликовых ножниц модели GD:

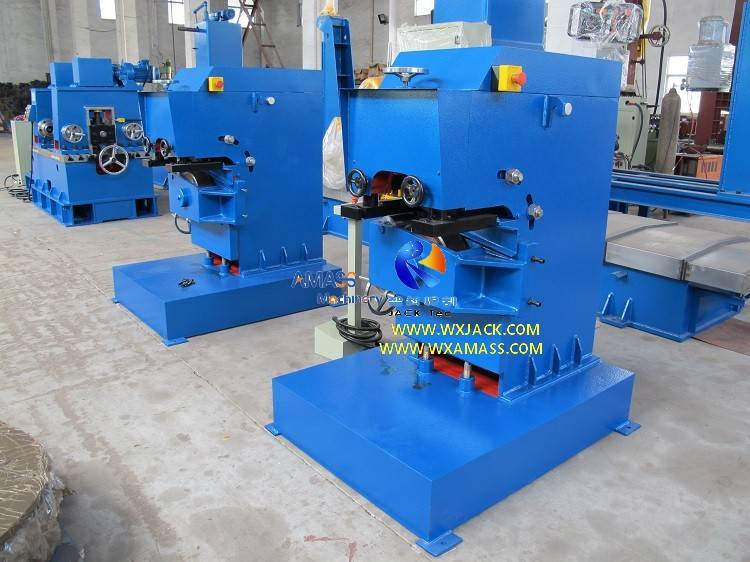

a)       Как видно из прилагаемых фотографий, станок для снятия фаски с малых пластин серии GD в основном состоит из механического корпуса станка, прокатных ножниц, входной и выходной опорных стоек длиной 3 м каждая и системы управления;

б)      входная и выходная опорные стойки используются для удержания заготовки в процессе снятия фаски с малой пластины на кромкообрезном станке модели GD;

2)      Эксплуатация кромкофрезерного станка модели GD:

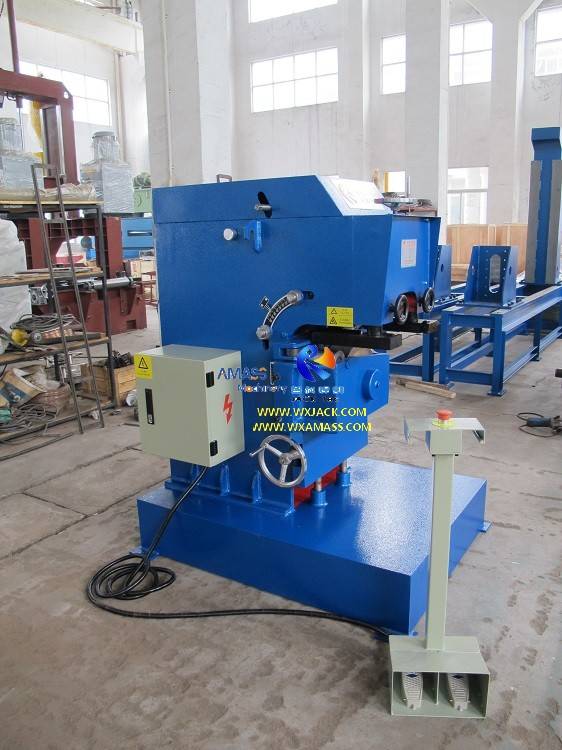

а)       Для разгрузки рук оператора при работе с зубофрезерным станком серии GD, помимо пульта управления, управление зубофрезерным станком дополнено ножным педальным переключателем.Пожалуйста, проверьте прикрепленные фотографии;

b)      На боковой стенке кромкообрезного станка модели GD имеется кнопка аварийной остановки, которая находится под рукой для удобного быстрого доступа в случае непредвиденных обстоятельств.


4.       Технические параметры фрез серии GD :

Технические характеристики заготовки и параметры станка для фрезерования кромок малых пластин серии GD фрезы см. в таблице ниже:

Роликовые ножницы серии GD для снятия фаски

Напряжение растяжения плиты δb (Н/мм 2)

<400

>400~500

>500~600

Материал плиты

Q235

Q345

1Cr18Ni9TiQ

Ширина скоса Вт

20 мм

16 мм

12 мм

Скорость снятия фаски с малой пластины

2,9 м/мин.

3,1 м/мин.

3,4 м/мин.

Пластина Макс.Толщина ч

40 мм

Диапазон угла скоса α

25° ~ 55°

Мин.Тупой размер e

2 мм

Размер (Д х Ш х В)

Зубофрезерный резак

1240 х 940 х 1500 мм

Модель двигателя Y112M-4

4кВт/ 1440 об/мин

Скорость вращения главного вала

7,7 об/мин

Диаметр фрезерного инструмента

φ200 мм
