Сварочный аппарат продольного шва для сварки тонкостенных резервуаров

1. Технические особенности машины для продольной сварки тонкостенных труб
2. Структура и производительность машины для сварки продольных швов тонкостенных резервуаров
3. Параметры машины для продольной сварки тонкостенных труб

штат:
Количество:

Машина для сварки продольных швов предназначена для стыковой сварки тонких листов и продольных швов тонкостенных труб.Он широко используется во всех местах, связанных с продольной сваркой, таких как тонкостенные сосуды под давлением, автозапчасти, бытовые электроприборы, медицинские приборы и инструменты, пищевое оборудование, архитектурные украшения и т. д.



1. Технические особенности машины для продольной сварки тонкостенных труб:

1)             Оборудование выполняет автоматическую стыковую сварку листов и/или продольных швов тонких труб с высокой производительностью, высоким качеством, без деформации;

2)             Режимы сварки, принятые на машине, включают TIG/MIG/MAG/CO.2 Газовая защита / плазменная сварка / SAW (дуговая сварка под флюсом), отвечающая различным требованиям клиентов;

3)             Заготовки, которые можно сваривать с помощью этого оборудования для сварки продольных швов, включают (но не ограничиваются ими) тонкие пластины (листы), тонкостенные трубы/резервуары/трубы, конические цилиндры, коробки с односторонним открытием и т. д.;

4)             Материалы деталей, которые можно сваривать этим машина для сварки продольных швов включает углеродистую сталь, нержавеющую сталь, легированную сталь, алюминий и т. д.



    2.  Структура и производительность машины для сварки продольных швов тонкостенных резервуаров:

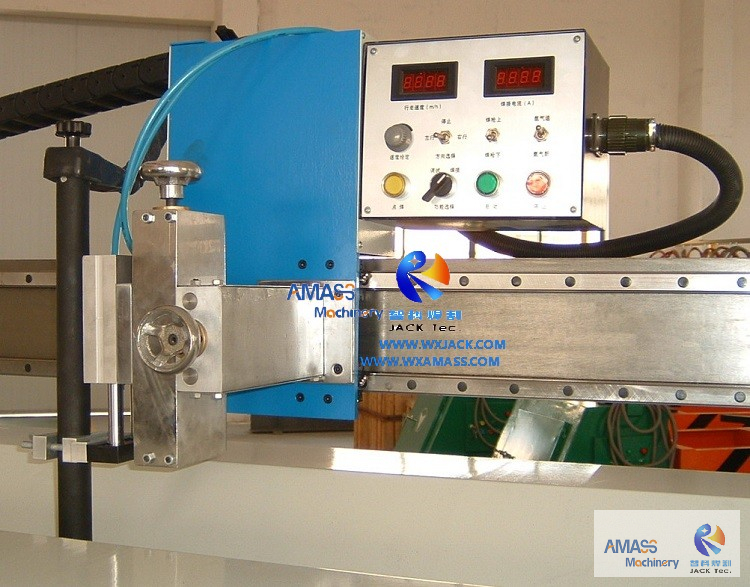

    1)             Пожалуйста, проверьте прикрепленное изображение.Машина имеет стационарную подвесную конструкцию и состоит из рамы машины, подвесной балки, каретки сварочной горелки, оправки и ее фиксирующего устройства (для фиксации заготовки при продольной сварке тонкой трубы), сварочной системы и системы управления;

   2)             Затяжка заготовки в этом машина для сварки продольных швов представляет собой газовый мешок с пневматическим ключом: при накачивании газа в газовый мешок два набора ключей создают давление и плотно прижимают заготовку.Давление газового мешка регулируется в диапазоне 0~7 кг/см.2;Размах двух наборов ключей можно регулировать в пределах 5~20 мм.Таким образом, эта машина для стыковой сварки листов адаптируется к заготовкам с различными характеристиками;

   3)             Две группы шпонок развернуты вплотную по обеим сторонам сварочного шва, обеспечивая полное и равномерное прижатие заготовки как в процессе стыковой сварки тонколистового металла, так и сварки продольного шва тонкостенной трубы.Клавиши управляются ножным педальным переключателем, который может оказывать давление на заготовку отдельно;

   4)             Оправка и ее блокировочный узел предназначены для плотного удержания заготовки во время работы.Изготовлен из высококачественной стали путем точной механической обработки и термической обработки, что придает ей достаточную прочность;При сварке продольным швом тонкостенного резервуара внутри оправки циркулирует вода для охлаждения, с целью обеспечения стабильности сварочного процесса и получения наименьшей степени деформации заготовки;В верхней части оправки имеется вогнутая прорезь (под вогнутой прорезью находится газозащитный блок) для установки подушек;Кроме того, оправка также имеет паз для формирования сварочного шва, который способствует формированию сварочного шва при продольной сварке тонкостенных труб и стыковой сварке тонкостенных листов;

   5)     Выравнивание заготовки: это простой и легкий способ вставки штифта.Для начала работы просто вставьте эти штифты в его прорезь, а шов заготовки расположите точно в позиции этой прорези, затем нажмите клавиши «вниз».Заготовка правильно установлена ​​и плотно прижата.



    3.  Параметры машины для продольной сварки тонкостенных труб:

Модель

LW1000

LW1500

LW2000

LW2500

LW3000

Макс.Длина цилиндра (мм)

1000

1500

2000

2500

3000

Диаметр цилиндра (мм)

ø180~800

ø 200~1000

ø 260~1000

ø 300~1000

ø 400~1200

Толщина стенки (мм)

0,3~5

0,4~6

0,5~6

Скорость сварки (мм/мин.)

150 ~ 1500 (ЧРП)

Точность позиционирования   (М-м-м)

±0,2

Макс.Сварочный ток (А)

300

Цель

Стыковая сварка тонколистового металла, тонкостенная труба Продольный шов   сварка

Материал

Углеродистая сталь,   Нержавеющая сталь, легированная сталь, алюминий,

Режим сварки

ТИГ/ МИГ/ МАГ/   СО2 Газовая защита/ плазменная сварка/ SAW
