ZHJ8020 - это «высокий и тонкий» среди продуктов семейства ZHJ/PHJ Fit Up Full I Beam Fabrication Machine, пожалуйста, проверьте 1ул. Фото.
Продукт, изготовленный из ZHJ8020 Automatic H Beam Manufacture, см. в приложении 6.й эскиз.Причина, по которой мы называем машину «высокой и тонкой», заключается в том, что внешний вид ее основного корпуса показан на рисунке 1.ул. фотография, которая доставляла кусок Т-образной балки, Сварочная машина для двутавровой балки ZHJ8020 (сварочная машина для Т-образной балки) производит сварку элементов конструкции большой высоты (до 2 м) и относительно небольшого сварного шва (8 ~ 12 мм).
Мы представили приложение/структуру/основной блок вертикального двутаврового сварочного аппарата ZHJ в разделе продукции ZHJ8018 Сборка двутавровой балки, сварка, выпрямление, интегральная машина а также Интегральная функция ZHJ8020 Оборудование для сварки двутавровых балокt, пожалуйста, проверьте.В этом разделе мы рассмотрим несколько важных вспомогательных элементов при сборке/сварке/выпрямлении этой машины для изготовления балок:
а) В станке ZHJ Automatic H Beam Manufacture нормальная работа этого механизма является основой для всех последующих этапов процесса.Его внешний вид видит 2й Фото.Он имеет полый стол коробчатой конструкции, внутри которого скрещены 2 плоских и 2 наклонных передающих стержня (всего 4 шт.);
б) Две части вертикальных валов выходят из стола с двумя частями желтых «когтей», прикрепленных к ним;
в) 2 пары (4 шт.) поддерживающих полотно роликов в верхнем положении находятся на передних концах когтей;
г) 2 части удерживающих фланцы роликов в нижнем положении находятся на переднем конце плоских тяг трансмиссии;
д) 2 гидравлических цилиндра (для обеих сторон заготовки) в нижней части стола используются для привода наклонных и плоских передающих стержней, которые, в свою очередь, приводят в движение все удерживающие ролики манипуляторов;
а) В оборудовании для сварки двутавровых балок интегральной функции ZHJ этот шаг контролирует точность производимой заготовки;

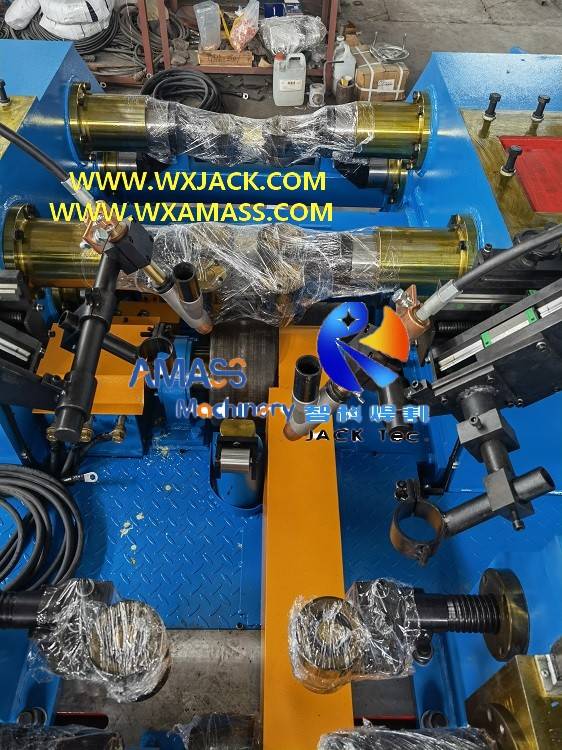

б) Пожалуйста, проверьте 3рд Фото.На фото ролики защищены пластиковой тонкой пленкой для упаковки.Эти ролики изготовлены из закаленной стали 45#, имеют диаметр 110 мм и высоту 55 мм;
в) Так же, как и у входного манипулятора, в вертикальном сварочном аппарате ZHJ с двутавровой балкой высота установки этих роликов точно рассчитана, чтобы точно соответствовать высоте стенки и фланца соответственно;
я. Подача сварочной проволоки к сварочному шву и подача сварочного тока на сварочную проволоку;
II. Сформируйте дуговую цепь для сварки: обычно в сварочном оборудовании ZHJ H Beam сварочная горелка и проволока действуют как положительный полюс, а заготовка действует как отрицательный полюс;
б) Сварочные горелки изготовлены из латуни, обработанной на токарном станке;
а) Пожалуйста, проверьте 4й фото тоже.В станке для изготовления балок ZHJ он управляет точностью положения сварочной горелки и, следовательно, в значительной степени качеством сварки;
б) Поперечные салазки имеют квадратную форму и габаритные размеры 250 мм х 250 мм.Он может регулировать положение сварочной горелки как по горизонтали (ось X), так и по вертикали (ось Y), которая имеет ход 100 ~ 120 мм, управляется точной линейной направляющей, передается ходовым винтом и управляется небольшими маховиками на внешней стороне;
Для этой автоматической машины для производства двутавровых балок ZHJ8020 (сварочная машина для двутавровых балок):
Технический параметр | ZHJ8020 Установка для изготовления полной двутавровой балки (Оборудование для сварки двутавровых балок) |
Веб-размер | Высота: 0,2 ∼ 2,0 м;Толщина: 6 ~ 32 мм |
Размер фланца | Ширина: 150 ∼ 750 мм;Толщина: 6 ~ 40 мм |
Заготовка (сварная двутавровая балка) Длина | 3 ∼ 15 м (можно изготовить по специальному заказу) |
Рабочая скорость сборки «три в одном»/ Сварка | Объем: 200~1200 мм/мин. (бесступенчатый, инверторный) Управление, ЧРП |
Высота однопроходного сварного шва | Максимум.8~12 мм, плоский угловая сварка под флюсом |
Заготовка доставлена | Сварка двутавровой балки/тавровой балки симметричного сечения Только |
Габаритные размеры машины (Д×Ш×В) | 28м×4м×4,8м |
Входной/выходной конвейер | длина 10~11 м каждый, по 3 сегмента; Один сегмент с двигателем, два сегмента ведомых, приводной двигатель 1,1 кВт; Входной конвейер имеет 3 комплекта позиционирования манипуляторы |
Режим вождения | Сборка/ Выпрямление: Гидравлический цилиндр Перемещение заготовки: двигатель переменного тока |
Сборка фланцев и перемычек | Гидравлический двигатель и цилиндр автоматически в фазе |
Номинальная мощность гидравлической системы и Давление | 4кВт, 4~8 МПа |
Режим сварки | SAW (дуговая сварка под флюсом), одинарный Дуга или двойная дуга |
Двигатель главной передачи | 5,5 кВт |
Сварочный ток | Рабочий ток: 380~ 750А;Верхний предел: 1000 А |
