Аппарат для сварки балок в этом разделе является последним продуктом, который мы представляем в группе сварочных аппаратов специального назначения.
1) В отраслях кранового, мостового, портового машиностроения и судостроения необходимо иметь продольная сварка тонкостенных и сверхдлинных балок и балок BOX.Длина заготовки может быть до 40~50м, размер поперечного сечения до 2,4х2,4м, толщина 10~12мм;
2) Оборудование для сварки балок или Сварочный аппарат для длинных балок BOX разработан и изготовлен специально для этой цели.
1) Надлежащий режим сварки для такого оборудования для сварки балок - защитный газ CO.2 при прихватке.Замененный блоком питания, станок также можно использовать для пилы;

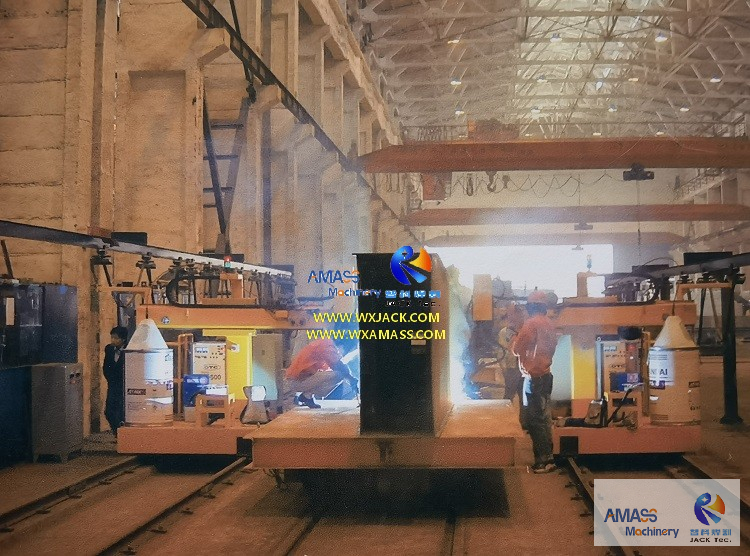

2) Конструкция и структура этого аппарата для продольной сварки балок, пожалуйста, проверьте прилагаемые изображения.Он имеет структуру передвижного портала, с обеих сторон портала, оборудованного рабочим местом. Две сварочные горелки на двух рабочих станциях могут работать по отдельности, но также могут управляться в блокировке и координации с помощью системы управления машиной, учитывая затрудненную связь между двумя операторами. во время работы из-за очень больших размеров заготовки и самого аппарата для сварки балок;
3) Кроме того, учитывая гигантские размеры этого специализированного сварочного аппарата, его портальное движение осуществляется с помощью двойного привода;
4) Одним из критических моментов в этой машине для продольной сварки длинных балок BOX Beam является выпуклость заготовки, который рассматривается от начала до конца проектирования машины и указывается в списке параметров машины.Например, вертикальный ход агрегата механического отслеживания сварочного шва с пневмоприводом рассчитывается по выпуклости заготовки.В этом наборе сварочного аппарата для балок он составляет 160 мм вместе с ходом 100 мм по горизонтальной оси;
5) Во время работы данного аппарата для продольной сварки балок, приводимого в действие как горизонтальными, так и вертикальными газовыми баллонами, механический копирующий ролик все время опирается на прихваточный шов под углом 45°, благодаря чему сварочная горелка все время направлена на сварной шов.Скольжение копирующего ролика по осям X и Y осуществляется с помощью точных линейных направляющих на шарикоподшипниках.Кроме того, в системе слежения имеется блок магнитного обнаружения: пока движение копирующего ролика превышает его ход, блок магнитного обнаружения будет посылать сигнал и передавать его в схему управления аппарата, заставляя сварочную горелку компенсировать действие.Таким образом, качество сварки этого оборудования для продольной сварки Girder может быть полностью гарантировано в любое время;
6) Блок модуляции сварочной горелки устанавливается на ее сварочном кронштейне для индивидуальной регулировки положения и угла наклона для достижения наилучшей производительности сварки;
7) Все направляющие этого сварочного аппарата для балок представляют собой прецизионные линейные направляющие на шарикоподшипниках, обеспечивающие точность, стабильность и небольшой зазор при движении и, следовательно, надежное качество сварки;
8) Учитывая очень большую длину заготовки этого оборудования для сварки балок и соответствующее длительное время сварки, сварочная горелка с водяным охлаждением.Соответственно машина оборудована системой водяного охлаждения;
9) Из них видно, что этот аппарат для сварки длинных балок BOX Beam имеет что-то общее со сварочным аппаратом для балок BOX, который мы представили в группе продуктов Линия по производству балок BOX, но совершенно разные по принципу работы и технике.
Для начала работы этого Машина для продольной сварки балок,
1) Поднимите заготовку на платформу или тележку;
2) Отрегулируйте положение и угол наклона двух комплектов сварочной горелки так, чтобы она была идеально направлена на сварочный шов;
3) Начните с этого аппарата для сварки балок.Его портал перемещается с регулируемой скоростью инверторного управления, которая является скоростью сварки;И две горелки сваривают обе стороны заготовки по всей длине заготовки при условии нормальной работы блоков отслеживания шва;
4) При сварке балки сначала сварите два шва на ее нижней грани.Затем переверните заготовку на 180° для сварки остальных 2-х швов противоположной поверхности.
Подробные параметры этого специального сварочного аппарата балочного сварочного оборудования, пожалуйста, проверьте ниже:
Заготовка Макс.Длина | 49 м |
Поперечное сечение заготовки Макс.Ширина | 2,4 м |
Поперечное сечение заготовки Макс.Длина | 2,4 м |
Заготовка Макс.Развал | 80 мм |
Расширение опорной плиты для прихватки | ≧ 20 мм |
Скорость перемещения портала (скорость сварки) | 0,2 ~ 4 м/мин. |
Поперечный ход сварочного рычага | 700 мм |
Пролет портальных рельсов | 3800 мм |
Режим сварки | CO в газовой защите2 атака Сварка |
