1) Из этого раздела мы переходим к продуктовой ветке сварочных манипуляторов средней мощности.Как представлено в этом семействе продуктов сварочного манипуляторного оборудования серии LHZ, технические характеристики от 3×3 до 5×5 (исключая 5×5) ход движения стрелы разделен на средний диапазон поперечных салазок сварной колонны и стрелы;
2) Соответствующая допустимая грузоподъемность на переднем конце горизонтальной стрелы находится в диапазоне от 80 до 120 кг.
1) Путь вращения колонны: выполняется вручную;
а) Сначала опустите горизонтальную стрелу в нижнее положение;
б) Разблокируйте вертикальную стойку, ослабив стопорный рычаг;
в) Толкайте горизонтальную стрелу вперед вручную, что соответственно приводит во вращение вертикальную колонну, пока стрела и колонна не окажутся в целевом положении в этой сварной колонне и стреле с поперечными суппортами;
г) Снова зафиксируйте и зафиксируйте вертикальную стойку с помощью стопорного рычага;
д) Из приведенного выше описания видно, что эта операция вращения колонны вручную аналогична опусканию L-образного рычага вниз в Тип подъема Сварочный позиционер типа L;
а) Благодаря такой степени свободы сварочная колонна с поперечными суппортами и стрела имеют доступ ко всему кругу окружающих ее мест, что означает, что их можно легко переключать с текущей заготовки на следующую --- Набор высокоэффективной сварочной колонны и Таким образом возникает бум;
б) По этой причине большинство сварочных манипуляторов имеют вертикальную колонну, способную вращаться;
Пожалуйста, проверьте фото ниже:

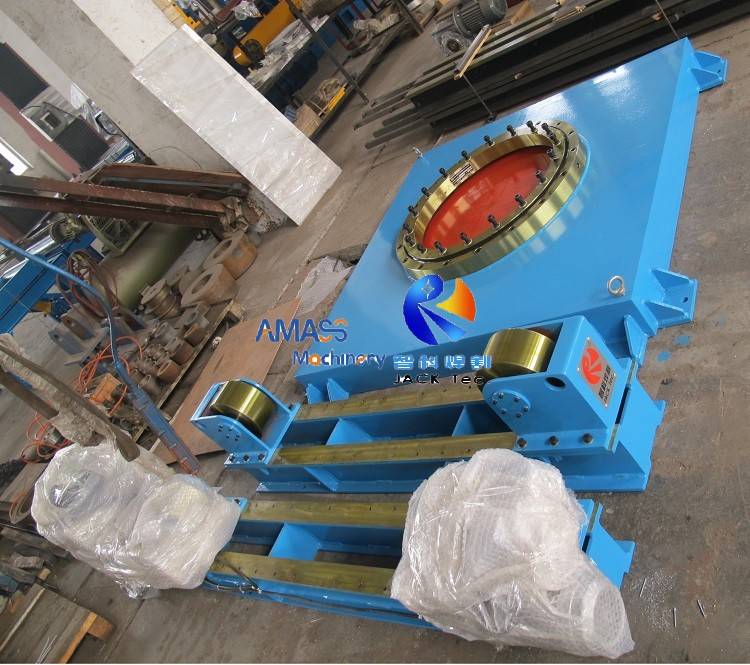

а) Как показано на фотографии выше, вращающееся основание сварной колонны и стрелы усилено кругом ребер жесткости;
б) Поворотная опора установлена под базовой станиной;
а) Вращение колонны с ручным толканием чаще применяется в средних и тяжелых режимах работы. Легкая высокоэффективная сварочная колонна и стрела;
б) Как с сверхмощная сварная колонна и стрела, моторный привод чаще вращается, чем ручной;
а) Как и в предыдущем продукте, поперечная направляющая (седло) представляет собой соединение в любом комплекте сварной колонны и стрелы, которое играет ключевую роль в работе этого сварочного манипуляторного оборудования;
б) Поперечные салазки определяют точность положения перемещения стрелы как по горизонтальной оси X, так и по вертикальной оси Y, и, следовательно, точность сварки, в значительной степени обеспечиваемую любым комплектом сварочного манипулятора;
в) Структура поперечных слайдов (Седло) см. ниже 2 изображения для сравнения.Левый - для легкого сварочного манипулятора, а правый - для среднего и тяжелого сварочного манипулятора;
г) Хотя внешний вид немного отличается, поперечные салазки имеют схожую структуру и работают с различной грузоподъемностью высокоточной сварочной колонны и стрелы;
д) Как видно из приведенных выше фотографий, на его передней стороне имеется 4 точных эксцентриковых ролика для направления движения горизонтальной стрелы влево и вправо;
е) Кроме того, на его задней стороне установлены еще 4 точных эксцентриковых ролика для направления движения горизонтальной стрелы вверх и вниз;
грамм) Таким образом, точность позиционирования сварочной горелки в этой высокоточной сварочной колонне и стреле может быть полностью гарантирована.
Стационарная ручная вращающаяся сварочная колонна и стрела средней мощности | ||||
Модель | LHZ 3×3 | LHZ 3×4 | LHZ 4×4 | LHZ 4×5 |
Вертикальный ход горизонтальной стрелы (мм) | 3000 | 3000 | 4000 | 4000 |
Горизонтальный ход стрелы (мм) | 3000 | 4000 | 4000 | 5000 |
Вертикальная скорость горизонтальной стрелы (мм/мин.) | 1000 | |||
Горизонтальная стрела Горизонтальная скорость (мм/мин.) | 120 ~ 1200 | |||
Мин.Расстояние между горизонтальной стрелой Нижняя поверхность и верхняя поверхность рельса (мм) | 740 ~ 1180 | |||
Максимум.Нагрузка на передний конец стрелы (кг) | 80 ~ 120 | |||
Путь вращения колонны | Ручной и блокируется рычагом или пневмоцилиндром | |||
Скорость движения тележки (мм/мин.) | Н/Д | |||
Внутренний пролет тележки (мм) | Н/Д |
