Модель LHD1500 Машина для сварки задней части трубы с коробчатым порталом

1.       Краткое описание использования и эксплуатации машины для обратной сварки труб LHD1500 :

1)       Модель LHD Автоматическая машина для обратной сварки труб представляет собой разновидность машины для сварки труб , которая используется для выполнения ₂ обратной сварки продольным швом CO на сварных трубах среднего и большого диаметра;

2)       Заготовка, только что завершенная ₂ обратная сварка CO на этой крупногабаритной машине для обратной сварки труб, показана ниже:

3)       Как видно из фотографии выше, во время работы оборудования для сварки труб сварочный шов находится в положении 12 часов, а сварочная горелка направлена ​​вниз для работы.Это оптимальное положение для сварки с точки зрения достижения идеального результата как по качеству, так и по эргономике, гарантирующее удовлетворительную производительность машины для обратной сварки труб.

2.       Роль машины для обратной сварки труб LHD1500 в производстве сварных труб :

1)       В технологическом маршруте производства труб с продольным швом под флюсом (дуговая сварка под флюсом) машина для обратной сварки труб модели LHD является необходимым и незаменимым этапом, расположенным после машины для прихватки труб и предшествующей машине для сварки труб под флюсом;

2)       Все вышеперечисленные машины для сварки труб составляют важную отрасль в семействе сварочного оборудования .;

3)       Одним из предварительных условий для заготовок для этой машины для обратной сварки труб является то, что стальные пластины для гибки в трубу должны быть предварительно скошены, чтобы сделать сварочную канавку для последующей сварки:

3.       Структура и принцип работы машины для сварки продольных швов труб LHD1500 :

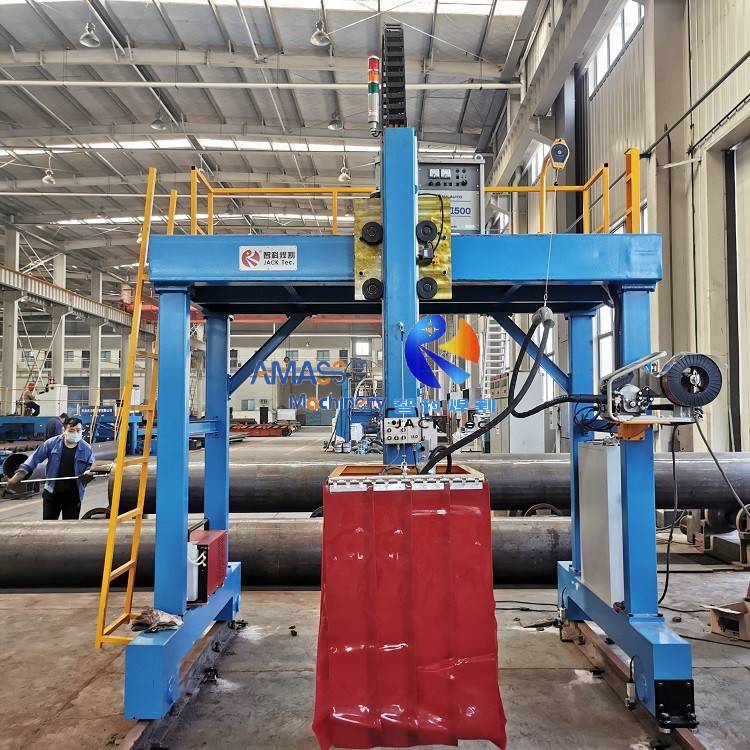

1)       Общий план : Общий вид машины для продольной сварки леворульных труб на площадке заказчика показан на прилагаемом 3- ^м эскизе .Работает по типу неподвижной заготовки, уложенной на группу V-образных опорных стоек, плюс подвижная сварочная горелка;

2)       Как выполнять сварку: Сварочная горелка и ее установочная тележка устанавливаются на коробчатой ​​балке этого оборудования для сварки труб.Во время работы машины для обратной сварки труб коробчатый портал перемещается по рельсам длиной 15 м со скоростью сварки, выполняя ₂ обратную сварку CO;

3)       Контроль скорости сварки : Как и другие типы автоматического сварочного оборудования, скорость сварки этой машины для обратной сварки труб для тяжелых условий эксплуатации, которая также является скоростью перемещения механического коробчатого портала, контролируется с помощью инвертора VFD (частотно-регулируемый привод), и отображается на цифровом дисплее, на панели управления;

4)       Управление положением сварочной горелки: управление положением сварочной горелки осуществляется с помощью высокоточных поперечных салазок, как показано ниже, и проверяется с помощью лазерного генератора:

4.       Опорный узел для сварки в машине для обратной сварки труб LHD1500 :

Технические характеристики этой машины для сварки продольных швов труб предусматривают наличие в машине 2 типов необходимых вспомогательных узлов для сварки:

1)       Сварочный поворотный узел в аппарате для обратной сварки труб:

а)       Пожалуйста, проверьте фото ниже.Его функция заключается в обеспечении широкого диапазона сварочных швов, что является основным требованием к машине для обратной сварки труб.Технические характеристики этого устройства, пожалуйста, проверьте следующий сегмент:

b)      Этот сварочный поворотный узел устанавливается на верхней части каретки сварочной горелки, как показано ниже:

c)       Этот сварочный поворотный узел регулирует диапазон поворота сварочной горелки во время работы, который равен ширине сварочного шва, полученного на машине для обратной сварки труб.Этот блок работает в цифровом режиме;

2)       Блок водяного охлаждения в аппарате для обратной сварки труб:

а)       При использовании режима сварки непрерывным CO ₂ сварочная горелка в этой машине для сварки продольных швов труб должна быть оснащена системой водяного охлаждения.Причина в том, что в режиме непрерывной сварки CO ₂ сварочная горелка нагревается после определенного периода времени, что ухудшает ее производительность;

b)      Блок водяного охлаждения состоит из специально разработанной сварочной горелки с водяным охлаждением, соответствующей кабельной линии и резервуара для воды красного цвета, расположенного на боковой раме машины для обратной сварки труб:

5.       Технические параметры машины для обратной сварки труб LHD :

Ниже приведены технические характеристики данного аппарата для сварки продольных швов труб:
