Машина для продольной сварки портальной рамы модели LHG представляет собой разновидность сварочной машины специального назначения для выполнения длинных и прямых продольных дуговых сварок под флюсом на элементах конструкции больших размеров, таких как фонарный столб:
1) В процедуре сварки фонарного столба после сварки продольного шва необходимо иметь законченную сварку покрытия в форме SAW (дуговая сварка под флюсом), которая имеет хорошие точки глубокого проплавления, большую ширину расплава и хорошую сварку. формирование;
2) Соответственно, эта портальная сварочная машина LHG SAW разработана специально для осуществления вышеупомянутой сварки под флюсом длинного прямого продольного шва;
3) Этот продольно-сварочный аппарат LHG SAW обладает широкими возможностями адаптации, которые можно использовать для всех видов длинных элементов конструкции и элементов большого диаметра.
Размеры заготовки, которую можно сварить на машине продольной сварки LHG:
9000 ~ 16000 мм | |
Диаметр большого конца D | ≤2500 мм |
Диаметр малого конца d | ≥300 мм |
Конус заготовки | а=8°(а=(Dd)/L) |
Вес заготовки | ≤6000 кг |

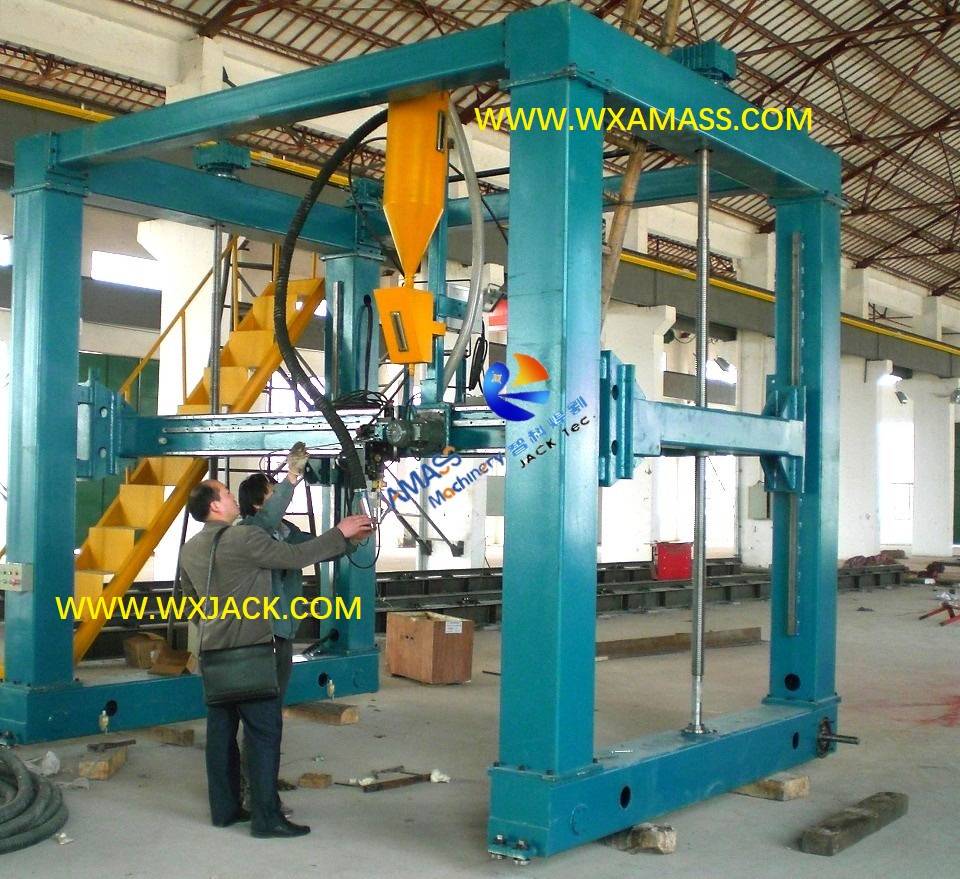

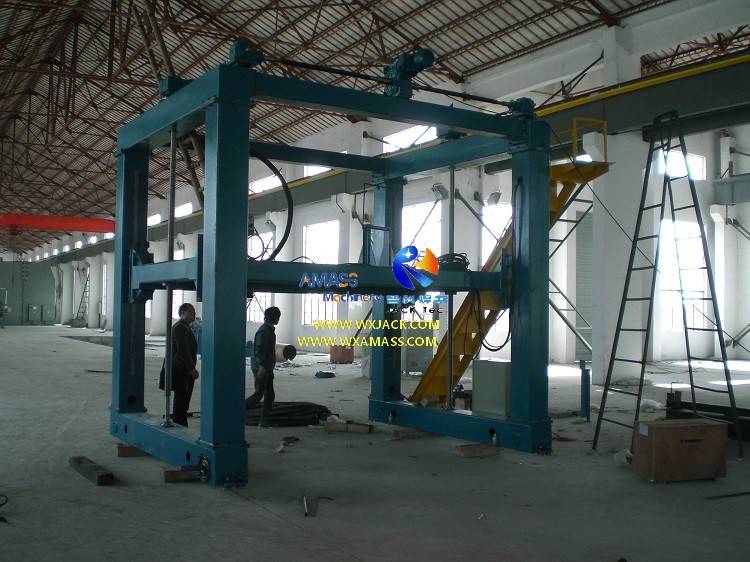

Как видно из прилагаемых фотографий, машина для сварки труб под флюсом LHG имеет следующие основные узлы:
1) Портальная рама подвижного типа;
2) Внутренняя подъемная платформа и горизонтальная балка;
3) сварочного ролика ; Блок поддержки заготовки
4) Сварочная система, включая блок питания SAW, устройство подачи проволоки SAW, блок рециркуляции флюса SAW;
5) Система привода и трансмиссии, направляющая система;
6) Электрическая система управления машиной продольной сварки.
Судя по внешнему виду, этот сварочный аппарат специального назначения объединяет портальную раму, коробчатую раму и сварочный поворотный ролик в единую конструкцию:
а) Крупногабаритная конструкция коробчатого портала образует корпус этого крупногабаритного сварочного аппарата специального назначения;
б) Он собран в форму из сварных элементов конструкции.Изготовление коробчатого портала имеет превосходное качество сварки, обеспечивая достаточную прочность и жесткость, чтобы удерживать весь набор механизмов в машине продольной сварки, для выполнения длинной прямой продольной сварки под флюсом на больших заготовках;
c) Движение портальной рамы по рельсам осуществляется двойным приводом , приводящимся в движение моторным редуктором серии Y и передаваемым с помощью высокоточной зубчатой рейки, что обеспечивает плавную и стабильную работу всего портального сварочного аппарата SAW;
а) Платформа, установленная внутри рамы коробчатого портала, является исполнительным узлом данного аппарата для сварки труб.Его высота предназначена для размещения труб различного диаметра;

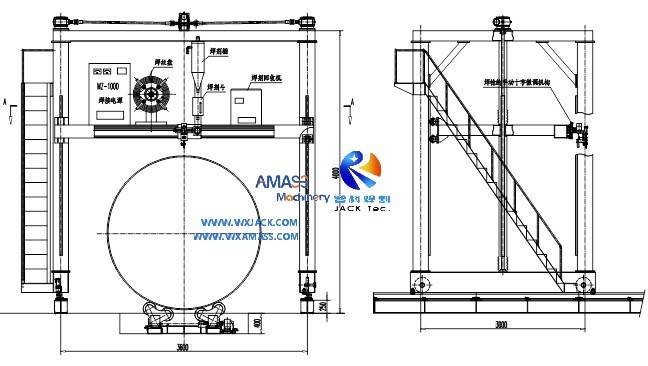

б) Вертикальный вид подъемной платформы см. рисунок ниже:
c) Как видно из приведенного выше эскиза, сварочная система машины для сварки продольных швов LHG SAW размещается на этой платформе, включая источник питания SAW, блок рециркуляции флюса и его бункер для флюса, катушку с проволокой;
а) Он предназначен для удержания заготовки этой машины для сварки продольных швов;
б) Под подъемной платформой расположены два комплекта роликовых опор, один в режиме движения, а другой в режиме ожидания.Учитывая большую длину заготовки в этой портальной сварочной машине SAW, расстояние между 2 комплектами роликовой платформы регулируется.
1) Чтобы начать работу этого сварочного аппарата специального назначения, сначала подведите портал к одному концу рельсов;
2) Поднимите заготовку на опорные блоки роликовой платформы;
3) вращать рольганги, делая шов на заготовке точно в положении 12 часов, для удобства прямой продольной сварки;
4) Отрегулируйте положение сварочной горелки, подайте сварочный флюс и включите питание SAW, начав официальный запуск машины для сварки продольных швов.
Параметр этого сварочного аппарата специального назначения:
Длинный и прямой продольный сварочный аппарат | |
Скорость перемещения портала (скорость сварки) | 200 ~ 2000 мм/мин |
Портальный приводной двигатель | 2 x 1,1 кВт, двойной привод |
Портальный транспортный рельс | 24 кг/м, точное хонингование |
Двигатель поперечного перемещения сварочной горелки | 0,2 кВт |
Подъемный двигатель платформы | 2,2 кВт |
Скорость подъема платформы |
