Аппарат среднего звена для дуговой сварки под флюсом LHA5Z I Beam

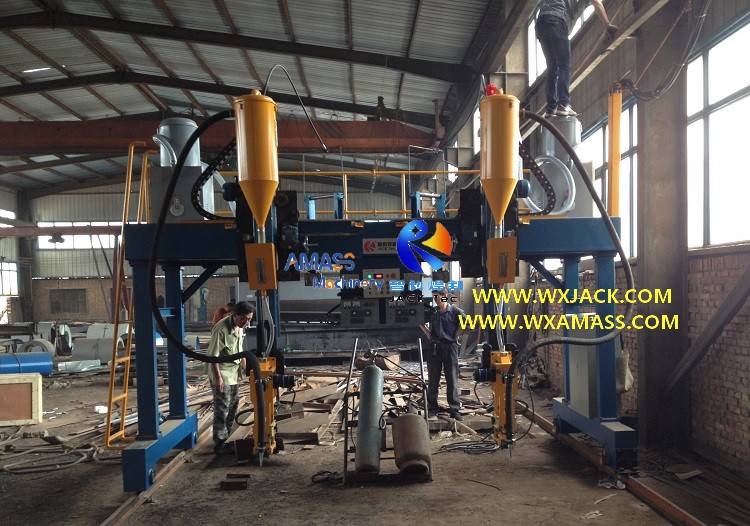

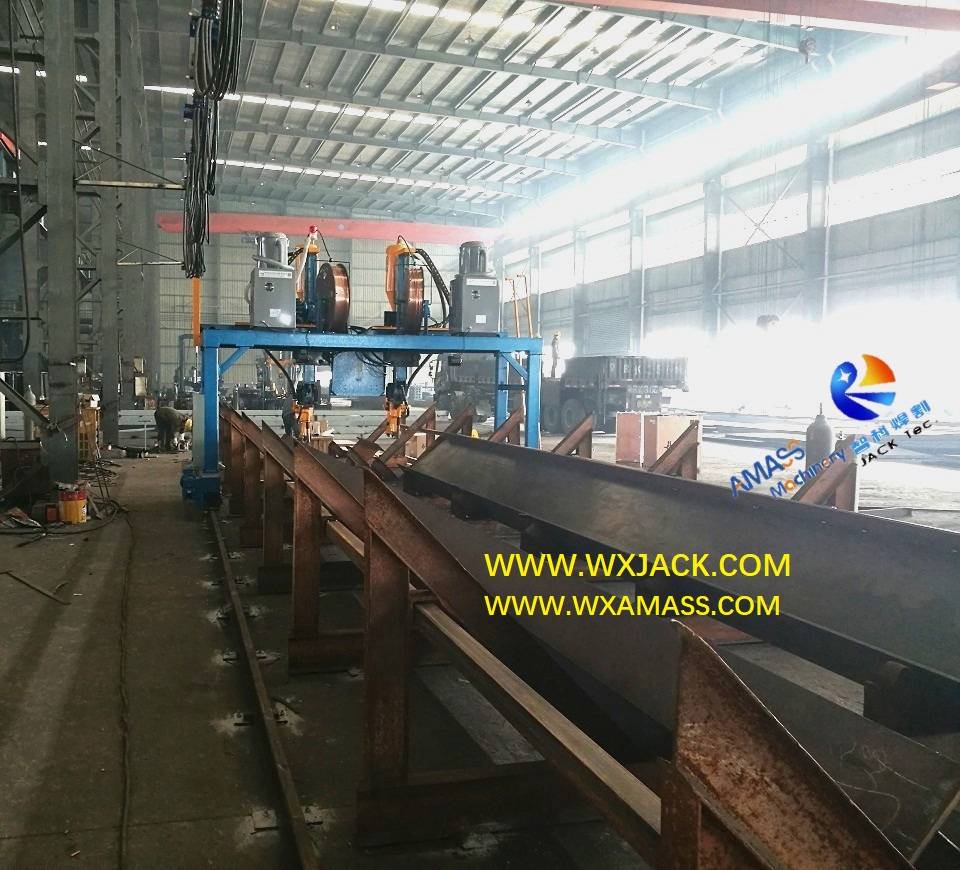

Первые три фотографии были сделаны на машине для сварки двутавровых балок портального типа LHA5Z, работающей на различных объектах металлоконструкций.О стиле управления можно судить с первого взгляда: оператор стоит в центре этой портальной сварочной машины с двутавровой балкой.

1.     Варианты управления и размеры сварочного аппарата с двутавровой балкой портального типа серии LHA:

1)      Среди трех типов машин для дуговой сварки двутавровых балок под флюсом, машина для сварки двутавровых балок портального типа LHA является единственной, которая имеет множество вариаций с точки зрения рабочего места оператора (центральное управление LHAZ по сравнению с боковым управлением LHAC) и пролет рельса (4 м, 5 м). , 5,5м): (Рисунок 1)

2)  Такая вариация портальной сварочной машины двутавровой балки определяется особенностью конструкции рамы машины: портальная является своего рода закрытой, что накладывает ограничения как на размер двутавровой балки, так и на рабочее место.Вместо этого оба Машина для сварки двутавровых балок колонного типа (LHC) и Машина для дуговой сварки под флюсом с двутавровой балкой портального типа (LHT) имеет корпус машины открытого типа, не имеющий такого ограничения.

2.     Сильные стороны и недостатки портального сварочного аппарата с двутавровой балкой серии LHAZ:

1)      Сильные стороны портального сварочного аппарата с двутавровой балкой серии LHAZ:

Из которых LHA5Z является наиболее часто выбираемой моделью автоматической портальной сварочной машины с двутавровой балкой.Это потому что:

а)       Машина для сварки двутавровых балок LHA5Z может сваривать двутавровые балки с размером стенки до 1800 мм, удовлетворяя большинство производственных потребностей в двутавровых балках;

б)      Центральное управление Портальный сварочный аппарат LHAZ с двутавровой балкой нуждается только в одном операторе для управления процессом SAW (дуговая сварка под флюсом);

2)      Ограничение портального сварочного аппарата для двутавровой балки:

Конечно, у каждого решения есть свои преимущества и недостатки.У сварочного аппарата с двутавровой балкой портального типа с центральным управлением есть два очевидных недостатка:

а)       Как объяснялось, тот же пролет рельса LHAZ имеет меньший размер двутавровой балки, чем боковое управление LHAC: для этого 5-метрового пролета рельса с Автоматический портальный сварочный аппарат для двутавровых балок LHA5C, максимальная ширина стенки двутавровой балки может достигать 2000 мм по сравнению с 1800 мм для LHA5Z;

б) Другое неудобство эксплуатации для оператора.Как видно из эскиза, для бокового управления портальным сварочным аппаратом с двутавровой балкой LHAC оператор стоит снаружи двутавровой балки, что позволяет оператору легко перемещаться для различных действий, таких как извлечение инструмента, проверка и подтверждение состояния. , и т. д.: (Рис.2)

в) В то время как оператору станка для сварки балок портального типа LHAZ с центральным управлением, стоящему в середине машины под порталом и между двумя частями параллельных рельсов, ему или ей необходимо сделать крюк на большее расстояние для выполнения задач: (Рис.3)

3.     Конфигурация портального сварочного аппарата с двутавровой балкой серии LHAZ:

Если взять LHA5Z в качестве примера, это полная конфигурация комплекта высокопроизводительного портального сварочного аппарата для двутавровых балок:

1)     Корпус машины--- Портальная рама, два комплекта ходовой тележки для установки сварочной горелки, трубки подачи проволоки и насадок;

2)     Железная дорога--- Две параллельные детали для направления движения портала вдоль двутавровой балки и выполнения SAW во время работы машины для дуговой сварки под флюсом портального типа с двутавровой балкой;

3) Механический сварочный агрегат --- Два комплекта сварочной горелки и ее приспособленийт: (Рис.4)

4) Источник питания для сварки под флюсом --- Два комплекта китайского бренда HuaYuan (ZD7-1000) или американского Lincoln (DC-1000) имеют стабильное и надежное качество: (Рис.5)

5)     Механизм подачи проволоки --- Два комплекта для подачи сварочной проволоки при SAW портального сварочного аппарата двутавровой балки;

6)     Блок восстановления флюса --- Два комплекта для повторного использования сварочного флюса;

7) Блок отслеживания дуги --- Два комплекта, см. шестое фото, для регулировки направляющей сварочной дуги и горелки во время SAW портального типа двутавровой сварочной машины.: (Рис.6)

8)     Система контроля--- Включает в себя плату управления, панель управления, элементы управления;

9)     Система трубопроводов--- Кабель питания портального сварочного аппарата с двутавровой балкой, кабель управления, трубка источника воздуха, кабель управления портала, проволочная подвесная направляющая, сварочный кабель и т. д.

10)  Запчасти --- Включает в себя три кнопки, три предохранителя RL8B-32 на 6 и 4 А каждый, два предохранителя на 10 А (запасные части могут отличаться в зависимости от конкретной модели и требований заказчика) на сварочном аппарате с двутавровой балкой.

4.     Технические параметры портальной машины для сварки двутавровых балок LHA5Z:

Ниже приведены технические характеристики этого высококачественного портального сварочного аппарата двутаврового типа LHA5Z с центральным управлением:
