Средне-большой фрезерный станок для торцевой поверхности стальной конструкции DX3030

На первой фотографии комплект фрезерного станка для торцевой поверхности сварочной конструкции DX3030 должен был обработать торцевую часть большой заготовки балки BOX.При визуальном осмотре эта заготовка балки BOX имеет размер поперечного сечения около 2,5 м в длину.Итак, что эта машина может поддержать вас как клиента?

1. Общие сведения о фрезерном станке для обработки торца двутавровой балки DX3030:

1)       DX3030 относится к максимальному торцевому ходу длиной 3 м и шириной 3 м.Он относится к средним крупным моделям фрезерного станка с торцевой поверхностью стальной конструкции;

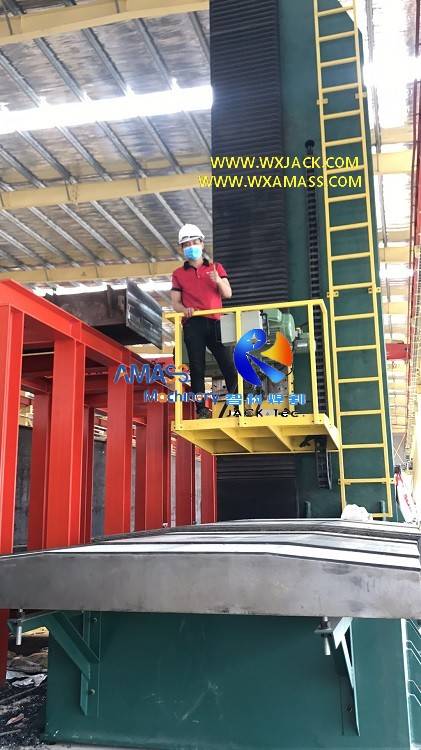

2)       Для вертикального хода более 2 м рабочая платформа должна иметь функцию подъема вместе с фрезерной кареткой и самой фрезерной головкой., чтобы получить удобную работу облицовки под контролем рабочего персонала.Пожалуйста, проверьте второе фото: для комплекта фрезерного станка для торцевой балки DX6080, экспортированного во Вьетнам компанией Wuxi JACK в 2018 году;

3)       Среди станков для фрезерования двутавровых балок средних и больших размеров модель DX3030 является одной из наиболее часто выбираемых моделей из-за подходящего размера заготовки для практического использования;

4)       Без ЧПУ этот обычный тип Фрезерный станок с торцевой поверхностью стальной балки лучше всего подходит для облицовки квадратных и/или прямоугольных поперечных заготовок, включая двутавровые балки/двутавровые балки/коробчатые балки, как в случае на первом фото.

2. Конструкция торцевого фрезерного станка DX3030 с двутавровой балкой:

1)       Типовые корпуса станков для фрезерования торцов двутавровых балок см.^рд и 4^й фото, в состоянии до покраски и после покраски соответственно.На первый взгляд он похож на Сварочный манипулятор, но совершенно разные виды оборудования.Станки на двух фотографиях: фрезерный станок для торцевой поверхности балки DX1520, самая популярная модель в этой группе продуктов;

2)       Корпус станка фрезерного станка для обработки торца балки состоит из четырех основных частей:

а)       Горизонтальная кровать в  Фрезерный станок по торцу балки:

я.           Он крепится к полу мастерской, прочный и крепкий.В большинстве случаев он изготавливается из сварных элементов конструкции.Его высота зависит от конкретной модели машины.Для этого фрезерного станка для торцевой поверхности сварочной конструкции DX3030 высота составляет около 600 мм;

II.           Функции этого узла - служить основанием всей машины и формировать скользящее основание вертикальной колонны (отсюда фрезерная каретка и головка) вдоль оси X в процессе торцевания;

б) Вертикальная колонна  Фрезерный станок по торцу балки:

я.           Он перемещается вдоль вышеупомянутой горизонтальной станины с помощью моторного привода.Он имеет два типа скоростей: высокая скорость одиночного холостого хода 1,2 м/мин.когда не торцевое фрезерование, и регулируемая рабочая скорость 100~ 800мм./мин.при торцевании торцевого фрезерного станка;Последняя скорость управляется инвертором переменного тока;

II.           Функция этого узла состоит в том, чтобы сформировать основу пространственного движения фрезерной каретки как по оси X, так и по оси Y;

c) Каретка для фрезерования торца в  Фрезерный станок по торцу балки:

я.           Это рабочая единица Фрезерный станок по торцу балки.Состоит из фрезерной головки и ее монтажной платы.Пожалуйста, проверьте 5^й Фото;

II.           Установочная доска перемещается вверх и вниз по вертикальной колонне под действием двигателя переменного тока, соответственно перемещая фрезерную головку вверх и вниз, выполняя операцию торцевания по оси Y;

г) Операционный статус  Фрезерный станок по торцу балки:

я.           Это для того, чтобы оператор стоял во время работы станка для торцового фрезерования балки.Изготавливается из шаблонной пластины, с защитными рейками на один полный круг;

II.           Для оборудования моделей с действительным ходом менее 2 м (исключая), например, DX15xx/DX10xx/DX12xx…, это положение фиксируется в нижней части вертикальной стойки;

III.           В то время как для торцевой фрезерной машины для сварных конструкций моделей с допустимым ходом более 2 м (включая), например, DX2030/ DX3030/ DX4080… Это положение подъемного типа, интегрированное с фрезерной кареткой, перемещающееся как единое целое во время работы конца сварочной конструкции. Торцевой фрезерный станок.Пожалуйста, проверьте 2^й Фото.

3. Технические параметры DX3030  Фрезерный станок по торцу балки:

Для этого торцевого фрезерного станка с двутавровой балкой DX3030:
