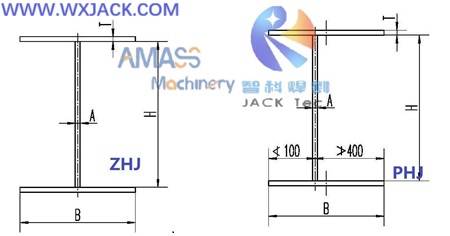

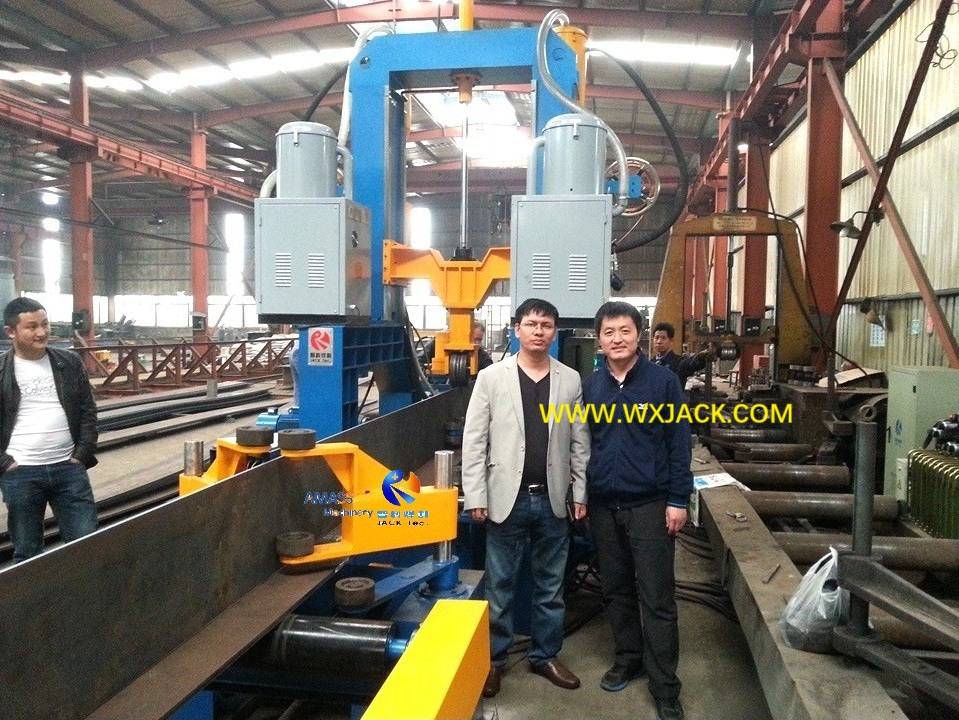

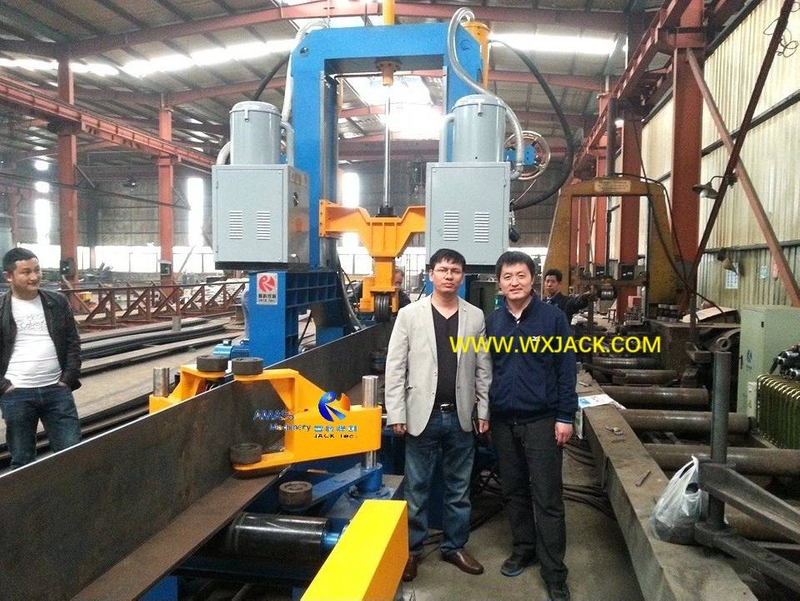

Схема использования: PHJ18 Модель 3 в 1 ч 1 -часовой сварной сварной сварной сварной машины для создания сварного HEAM (I BEAM) TEAM с высотой веб -(стены) менее 1800 мм , как симметричного, так и или или асимметричного положения фланца по отношению к Интернету. (См. Прикрепленное изображение): ( Рис.1 )

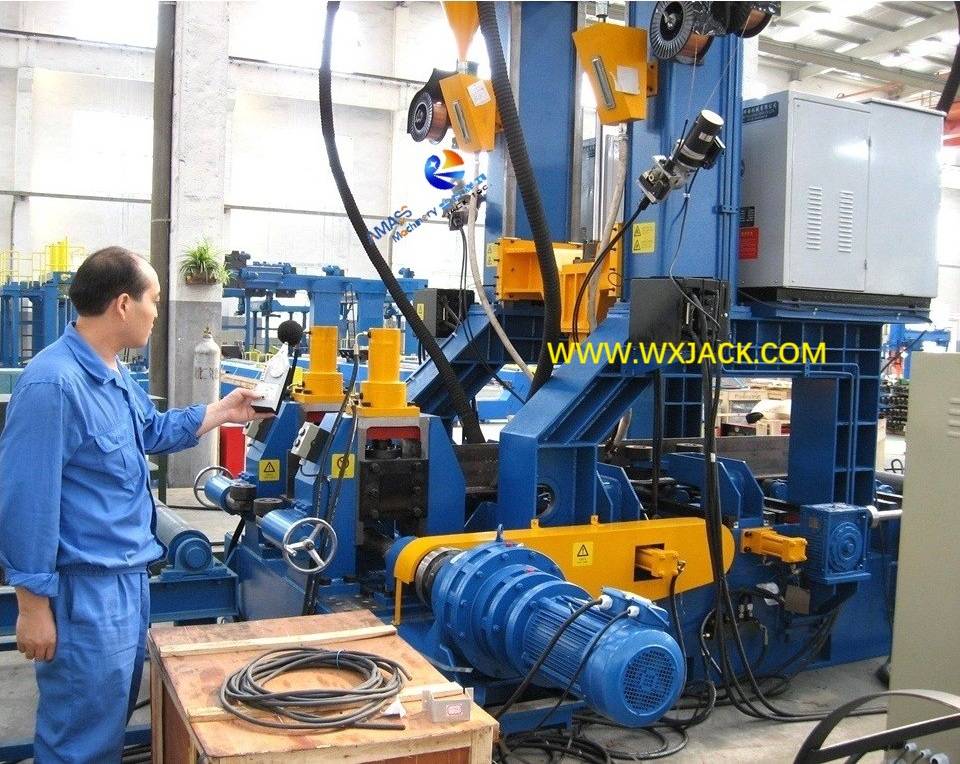

1. Основные единицы PHJ18 Модель 3 в 1 часах сварной сварки.
1) H Лучатный блок HEAM HEM 3 в 1 машине ：
A) Система гидравлического привода стержней: в зависимости от длины таблицы входного конвейера, существует 2 ~ 3 набора манипуляторов, которые приводят в движение нефтяными цилиндрами и развернуты вдоль входного конвейера, для выполнения выравнивания первой стадии (грубого) выравнивания и позиционирования фланга H Beam и веб -сайта;
b) Блок автоматического выравнивания: существует 6 пары роликов с выравниванием веб -сайта (левое и справа 3 наборы каждый, полностью 12 кусочков роликов с выравниванием веб -сайта) и 2 набора роликов выравнивания фланца (верхняя и нижняя 1 набор, полностью 4 кусочки выравнивания фланца) в рабочем блоке этого 3 -часового изготовления луча , для реализации финальной (Preastize) выравнивания).

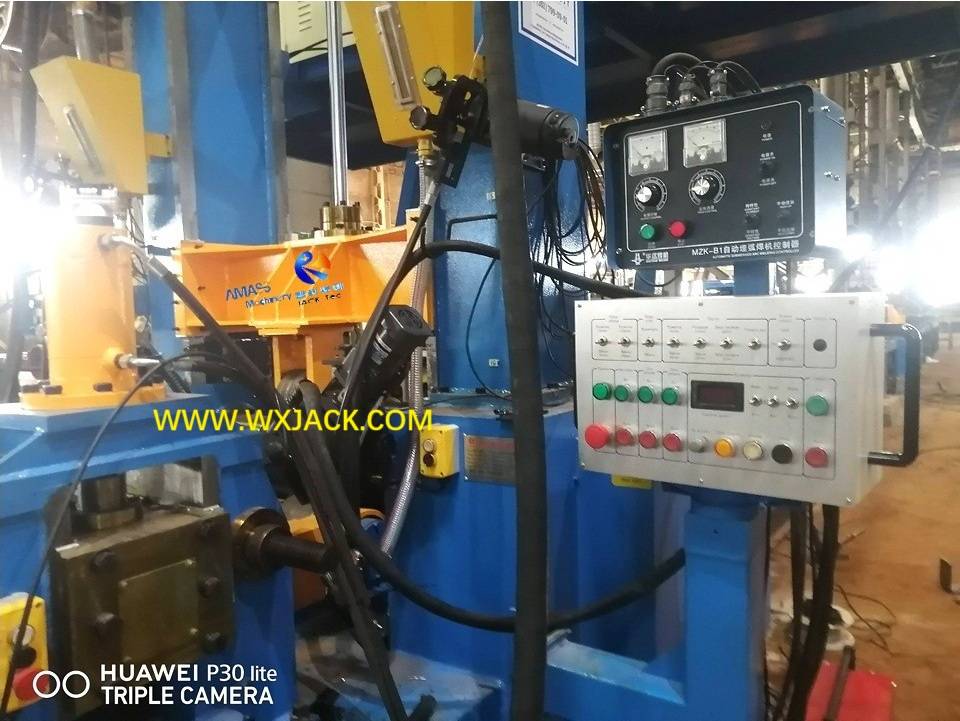

2) Сварка сварки 3 в 1 в 1 ч.

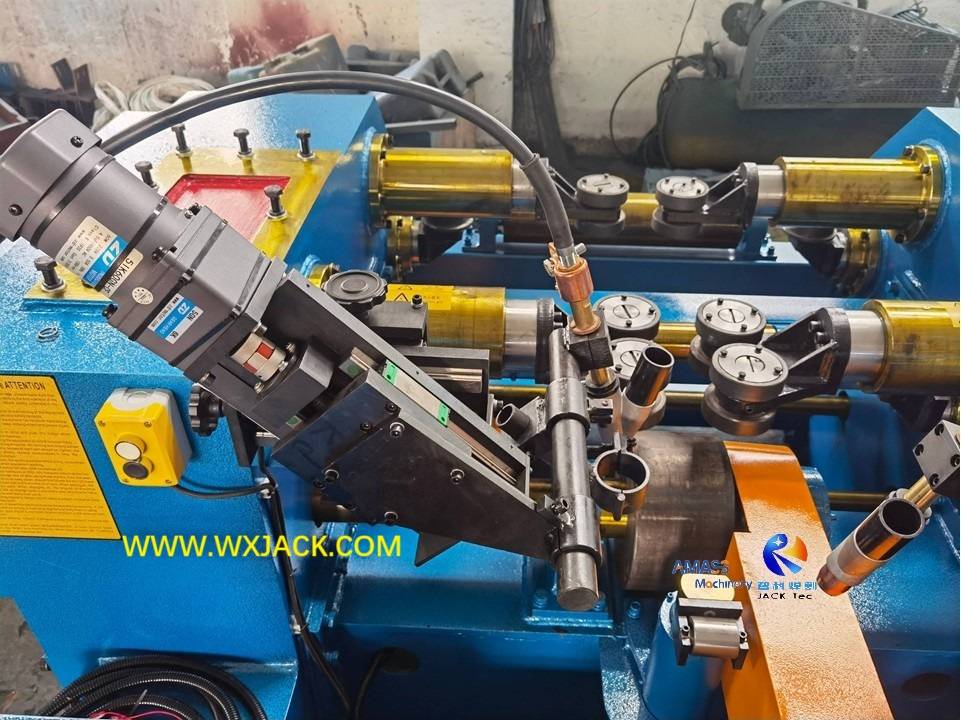

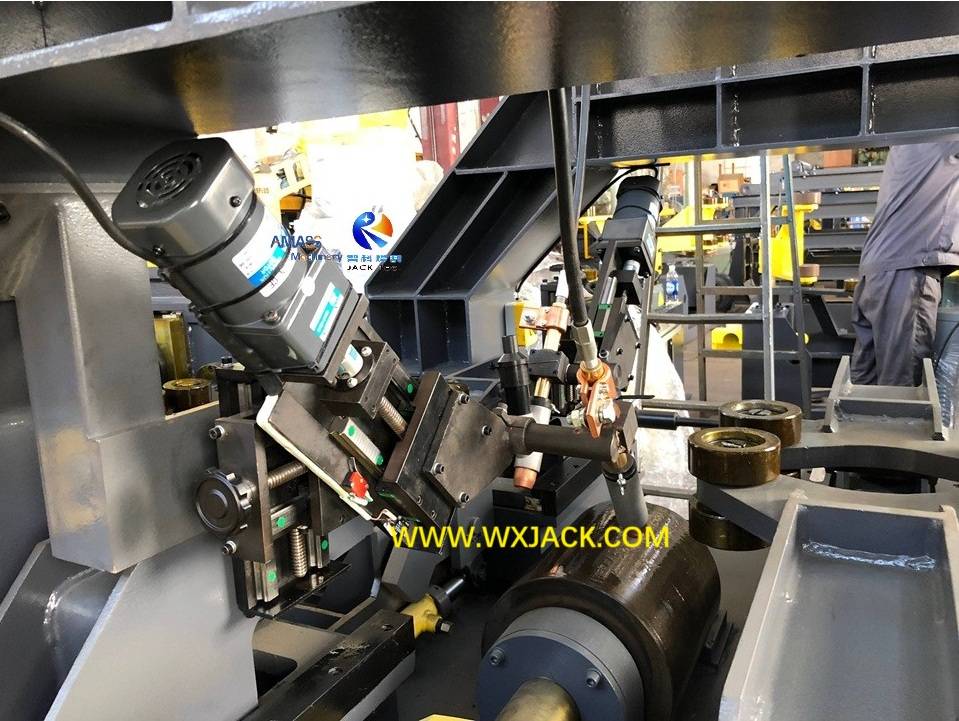

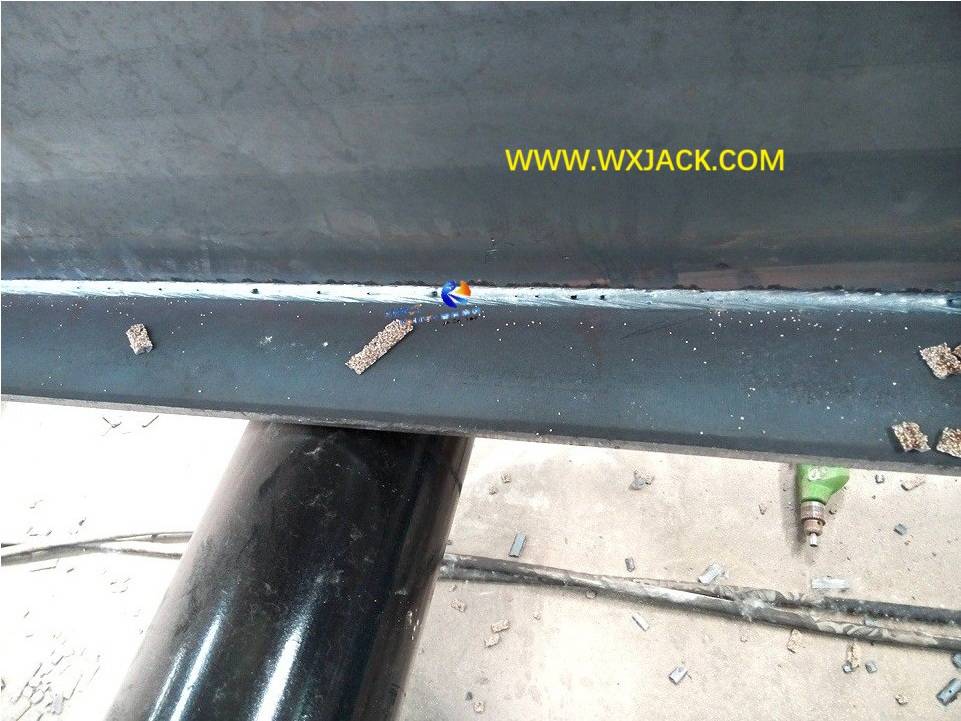

A) Состав сварной системы: существует 2 набора источника сварки, система восстановления потока (только для пилы), сварки -проволоки в одном наборе модельной машины PHJ18, сварки 2 куска шва рядом с обеих сторон H Beam одновременно;
b) С точки зрения режима сварки , он может быть либо пил (погруженная дуговая сварка) для изготовления заготовки средней толщины, либо сварки с газовой экраниной 2 для изготовления на тонком H Beam. Правило большого пальца на пороге составляет 12 мм толщины;
c) Бренд сварной системы: либо пила, либо 2 сварка, оснащенная машиной, имеет несколько вариантов бренда на выбор: китайский или зарубежный поставщик;
3) H Луночный фланцевый блок 3 в 1 ч. Машины изготовления луча:
Существует 1 набор фланцевого устройства, установленного на выходной выходе на стороне машины. Это привод масляного цилиндра, выпрямление роликов, движущихся вниз по стилю вниз по удару, с сильной силой и легким управлением;
а) на входящей и внешней стороне машины существует 11 -метровое входное и выходное конвейеры;
б) И входные, и конвейеры имеют три сегмента таблицы роликов. Для входного конвейера один сегмент - тип двигателя, а два других сегмента - тип последователя; Для выходного конвейера первые два сегмента представляют собой гидравлический привод для функции подъема, чтобы поднять сваренный H Луч для охлаждения. 3 -й сегментный роликовый таблица - тип последователя.
2. Технические параметры модели PHJ18 Три в одном H Beam Сварочной машине:
Технический параметр | PHJ18 Automatic 3 в 1 H Луч |
Сварная высота луча H | 200 ∼ 1800 мм |
Сварная h лучевая толщина | 5 ∼ 30 мм |
Сварная ширина луча H | 200 ∼ 800 мм |
Сварная h лучевая толщина фланта | 6 ∼ 40 мм |
Сварная длина луча H | 3000 ∼15000 мм |
Сварка режима и положение | Пила, 0 ° плоская сварка, одиночная дуга |
Увидел сварочный проволока | Φ2,5 мм ~ φ4,0 мм сплошной проволоки |
Видел сварки | SJ101 |
Скорость H луча в сборе/ сварка/ выпрямление | 200–1200 мм/мин. （Контроль инвертора AC) |
Высота сварки сварки с одним проходом | 8 ~ 12 мм |
Машина Общий размер (L × W × H) | 28m × 4M × 4,9 м |
