Высокоскоростной станок с ЧПУ CG5000 для резки тройных пластин для снятия кромок

Уникальность  Машина для тройной резки пластин:

1) Как филиал Станок газовой резки с ЧПУ, Станок для тройной резки пластин с кислородно-топливным пламенем использует кислород и ацетилен в качестве режущего газа для снятия фасок на кромках пластин из углеродистой стали;

2) Итак, эта ветвь станка для резки с ЧПУ  также называется машиной тройной плазменной резки.

1.     Краткое описание машины трехпламенной резки:

1)      Использование станка для тройной резки кислородно-пламенной пластины:

а)     Функция и доставка:    Станок для тройной резки пластин предназначен для снятия фасок на кромках листовой стали, особенно пластин из углеродистой стали, как вы можете видеть на прилагаемых второй и третьей фотографиях;

б) Аналог:  В этом отношении машина трехпламенной резки пластин имеет такое же применение, как и Фрезерный станок для кромки пластиныe, но работает по другому принципу;

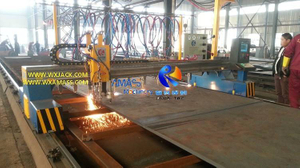

Станок для тройной резки пластин Wuxi JACK CNC-CG5000 в эксплуатации в мастерской клиента:

(Рисунок 1)

Готовая пластина из углеродистой стали со скошенной кромкой, полученная на машине тройной газовой резки: (Рис.2)

2)      Принцип работы машины тройной газовой резки листового металла:

Разница между тройным станком газовой резки с ЧПУ и фрезерным станком для кромок листов заключается в принципе работы:

а) Фрезерование кромок пластины  Станок производит снятие фасок по краям заготовок способом  высокоскоростная фрезерная головка (механического типа);

б) В то время как этот трехпламенный станок для резки с ЧПУ серии CNC-CG выполняет фаску на краях заготовок посредством тройной газовой резки со скоростью резки пламенной пластиной;

3)   Универсальная рабочая модель тройного резака  Пластинчатый станок для тройной резки пламенем:

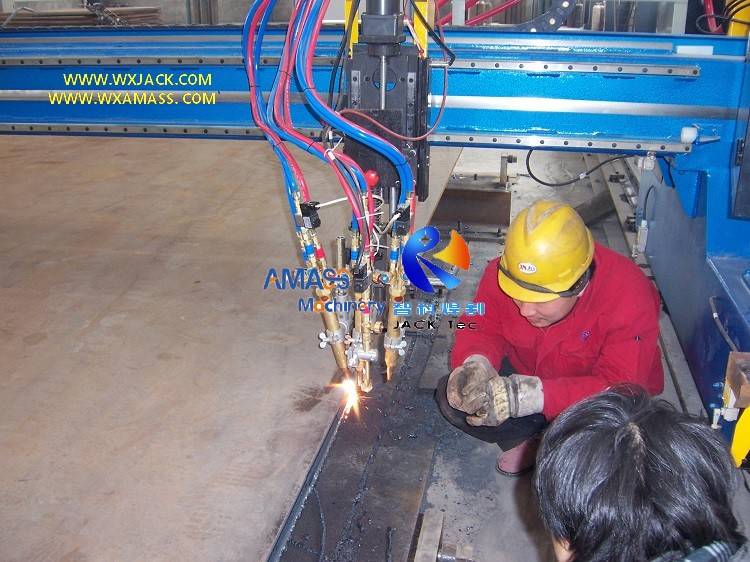

а) Как показано на прилагаемых фотографиях: В станке для тройной резки листов одна часть тройного резака имеет три части одинарной режущей головки;

б) От тройного резания к одиночному резанию: Отключите две части боковых головок тройного резака и, только оставив включенной среднюю режущую головку, тройной резак превращается в одиночный или ленточный резак;

в) В этом смысле Машина для трехпламенной резки листового металла охватывает функцию Станок для резки полосовых пластин, с меньшим количеством резака и, следовательно, производительностью;

4)      Из чего следует сделать фаски и фаски  Машина трехпламенной резки:

а) Типичные и классические виды фасок которые можно изготовить с помощью этого станка для тройной резки пламенных пластин серии CNC-CG, имеют размеры X/ Y/ K/ V, как показано на рисунке ниже:

Наиболее часто выбираемые фаски, которые можно ожидать от станка для тройной резки пластин: (Рис.3)

2.     Структура и технические характеристики машины тройной газовой резки листового металла:

1)      Структура режущего станка с ЧПУ:

Машина тройной газовой резки пластин является производной от «стандартной» машины газовой резки с ЧПУ.Он имеет базовую конструкцию: портал с моторным приводом, движущийся по двум параллельным режущим рельсам;

2)      Применение станка газовой резки с ЧПУ:

а)   Конфигурация:   На прилагаемом изображении показан комплект станка для тройной резки листов Wuxi JACK CNC-CG5000, на котором установлены два тройных резака.Такой тройной отрезной станок с ЧПУ относится к типу индивидуальной конфигурации;

б)    Уникальность ЧПУ  Машина трехпламенной резки:  Это не часто используемая конфигурация в станке для газовой резки с ЧПУ: тройная резка чаще рассматривается как интегрированная с резкой одной горелкой с ЧПУ и резкой полосы, чтобы дать станку для резки с ЧПУ больший выбор функций и операций;

3)      Управление приводом на машине тройной газовой резки листовой стали CNC-CG5000:

а)    ЧПУ традиционно не является обязательным:     Обычная машина трехпламенной резки пластин не требует контроля контура.Таким образом, ЧПУ не является обязательным для системы управления;

б)    Важность двойного привода:    Однако для всех видов обычных (что означает отсутствие управления ЧПУ и сервопривода) и станков для резки с ЧПУ, Пролет рельса более 4000 мм означает, что для обеспечения стабильной работы необходимо использовать станок для резки с ЧПУ с двойным приводом., что может быть реализовано только с помощью сервопривода и, соответственно, управления с ЧПУ;

в)    Роль управления ЧПУ здесь:    Это справедливо для станка тройной резки пластин CNC-CG5000, показанного на прилагаемых изображениях: он имеет пролет рельсов 5000 мм.Чтобы гарантировать производительность станка с ЧПУ и качество резки, используются системы ЧПУ и соответствующие сервоприводные системы, что делает станок для резки с ЧПУ набором подлинного чувствительного станка для трехпламенной резки с пластиной управления с ЧПУ;

г)   Одиночный привод:     С другой стороны, чтобы сэкономить деньги для клиентов, «меньшие» и более компактные модели станков тройной плазменной резки с параллельными направляющими шириной 4000 мм и менее не требуют ЧПУ и сервопривода, когда есть никаких других особых требований к машине трехпламенной резки со стороны клиентов не предъявляется.

3.     Применение и работа машины тройной газовой резки:

1)     Шаг помощника:   На скосах стальных пластин, которые разрезаются на станке для тройной резки листов, останутся остатки и остатки.Итак, это нужно назвать операцией обрезки;

2) Контроль точности угла резания в  Машина для тройной резки пластин:

 а)  Правильность и точность фасок, выполненных на станке тройной плазменной резки, зависит от регулировки углов поворота двух частей боковых режущих головок.;

б) Для этого На каждой из боковых режущих головок имеется указательная линейка для управления углом поворота резака;

3)   2 варианта трехпламенной и однопламенной резки:   Как упоминалось в первом пункте, в машине тройной резки с пламенной пластиной, отключив две боковые режущие головки, среднюю головку можно использовать для резки полосы;

4)   Регулировка термического режущего газа:     Управление давлением и расходом режущего газа такое же, как и при стандартной резке пламенной пластиной резаком с одной головкой. стандартный станок газовой резки с ЧПУ;

Газорегулирующая панель в Уси JACK  Машина газовой резки с ЧПУ: (Рис.4)

4.     Технические параметры машины тройной газовой резки листового металла:

Ниже приведены технические параметры этой высокоскоростной машины трехпламенной резки листов с ЧПУ CG5000 (машина газовой резки с ЧПУ):
