Универсальная машина для изготовления двутавровых балок PHJ15 «три в одном»
Дом » Товары » Сборка двутавровой балки, сварка, выпрямление, интегральная машина » Универсальная машина для изготовления двутавровых балок PHJ15 «три в одном»

КАТЕГОРИЯ ПРОДУКТА

ГОРЯЧАЯ ПРОДАЖА МАШИНЫ

loading

Поделиться с:

Универсальная машина для изготовления двутавровых балок PHJ15 «три в одном»

штат:
Количество:

Прилагается комплект универсальной машины для изготовления двутавровых балок PHJ15 «три в одном», произведенной и экспортируемой компанией Wuxi JACK покупателю в России.



1. Схема станка для изготовления двутавровых балок PHJ15 «три в одном»:

1) PHJ15 I Beam Assembly Welding Integral Machine очень популярен на зарубежных рынках.Имеет универсальное применение in изготовление двутавровой балки/двутавровой балки практически из всех элементов конструкции, включая симметричную и асимметричную форму сечения.Размер заготовки соответствует стандартному размеру сырья при использовании стальной конструкции;

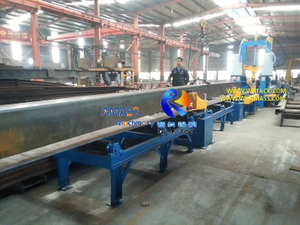

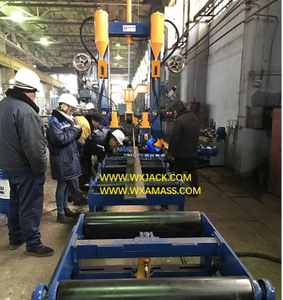

2) 2й и 3рд фотографии были сделаны для машины для сварки двутавровых балок со встроенной функцией серии PHJ в процессе сварки двутавровых и тавровых балок соответственно.Для изготовления двутавровой/двутавровой балки заготовка должна пройти через этот сварочный аппарат с протягиванием через балку два раза, первый раз в тавровую балку, второй раз в двутавровую балку (двутавровую балку);

3) В двух словах, машина для сварки двутавровых балок серии PHJ (сварочная машина для двутавровой балки SAW) производит заготовки. с тремя последовательными этапами сборки/сварки/рихтовки в гибридном режиме гидравлического и электрического привода;За исключением погрузочно-разгрузочных работ и настройки на одной площадке для выравнивания фланцев и выравнивания стенки, все остальные операции на этом комплексном сварочном аппарате для двутавровых балок выполняются автоматически. Это оборудование сложной и деликатной конструкции, высокой степенью автоматизации, простым и удобным управлением..



2. Состав интегрированной машины для сварки двутавровых балок PHJ15:

1) Благодаря популярному использованию и большому объему продаж, PHJ15 Сборка двутавровой балки, сварка, выпрямление, интегральная машина обычно изготавливается серийно, как показано на рис. 4.й  Фото.Готовы к отправке 4 комплекта машины для сварки двутавровых балок PHJ15.Эта фотография также дает представление о составе продукта серии PHJ, т.е.в один комплект такой машины состоит из основного корпуса и входных и выходных конвейеров.;Анd далее, основной корпус этого сварочного аппарата с протяжкой через балку имеет две основные части базовой станины (спереди в 3рд фото) и U-образная портальная балка (сзади);

2) Более явно структура Сварочный аппарат двутавровой балки со встроенной функцией показано в 5й фото, которое можно принять как вид оборудования в разобранном виде:

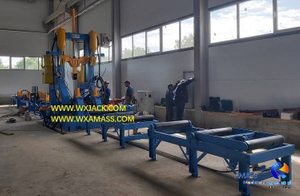

3) В передней части (самая левая) находится станина станка для изготовления двутавровых балок, она объединяет рабочие ячейки сборки/сварки/выпрямления.Эта фотография была сделана со стороны входа (сборка) сварочного аппарата с протягиванием балки.Сборочная ячейка может быть очень хорошо проверена в 3рд фото, состоящее из трех пар роликов выравнивания полотна (по 4 ролика в каждой паре, всего 12 роликов).Каждая пара роликов надежно зажимает полотно, выравнивая его с осевой линией машины для сварки двутавровых балок под пилой (аппарат для сварки тавровых балок);

4) Есть еще 2 пары роликов для выравнивания фланцев, которые из-за их нижнего положения не могут быть четко идентифицированы на этом вертикальном виде рабочей зоны, но могут быть видны на 2й Фото.Пожалуйста, проверьте края нижнего фланца, на него по обоим краям опираются ролики.В них описан принцип сборки (сборки) машины для сварки двутавровых балок.Эти ролики для выравнивания фланцев и полотна имеют гидравлический привод;

5) Вернуться к 5й Фото.Посередине клешни желтого цвета с рамкой синего цвета — это манипуляторы ввода.В одном комплекте станка для изготовления двутавровых балок PHJ15 «Три в одном» имеется три комплекта таких манипуляторов, которые развернуты на входном конвейере станка.Он предназначен для поддержки сырья двутавровой балки / тавровой балки и обеспечения его выравнивания с центральной линией сварочного аппарата с протягиванием балки на этапе подачи;

6) В самом дальнем (Самом правом) в 5й на фото портальная балка.Это верхняя часть основного корпуса машины для сварки двутавровых балок SAW, которая соединяется с основанием с помощью двух квадратных соединительных пластин и 20 высокопрочных болтов.Момент затяжки строго контролируется;

7) В 5й фото набор Машина для торцовки двутавровых балок видно его верхнюю часть (оборудование закрывается окном).Это еще один превосходный продукт Wuxi.Этот станок предназначен для фрезерования торца сварной двутавровой балки.Таким образом, это родственный продукт сварочного аппарата для двутавровых балок серии PHJ со встроенной функцией.(Инжир.1)


0B- PHJ Машина для сварки двутавровых балок

3. Технические параметры сборочной двутавровой балки для сварки и выпрямления интегральной машины:

Для этого сварочного аппарата с двутавровой балкой PHJ15 со встроенной функцией (сварочный аппарат с двутавровой балкой):

Технический параметр

PHJ15 Универсальная машина для изготовления двутавровых балок «три в одном»

(Машина для изготовления двутавровых балок)

Высота паутины

0,2~1,5 м

Толщина паутины

5 ~ 30 мм

Ширина фланца

0,2 ~ 0,8 м

Толщина фланца

6 ∼ 40 мм

Заготовка (сварная двутавровая балка) Длина

3 ~ 15 м (можно изготовить по индивидуальному заказу)

Рабочая скорость сборки/сварки правки

Размах 0,2~1,2 м/мин.;Рабочая скорость 500~700 мм/мин.(бесступенчатый, инвертор   контроль)

Сварочный шов

Один проход макс.размер 8~12 мм

Заготовка

Симметричная и асимметричная форма сечения

Сварка двутавровой балки/ двутавровой балки/ Т-образной балки

Габаритные размеры машины (Д×Ш×В)

28м×4м×4,6м

Входной и выходной конвейер

длина 10~11 м в 3 сегментах каждый;Один с двигателем, два толкателя;Входной конвейер с 3 комплектами гидроманипуляторов

Режим вождения

Сборка/Выпрямление/

Высота выходного конвейера: Гидравлический цилиндр

Режим сварки

Одинарная дуга или двойная дуга SAW в плоском положении скругления

Гидравлическое давление

6~ 8 МПа

Фланец и перегородка

Гидравлический цилиндр с одной стороны, ручной маховик с другой стороны для поворота   ходовой винт


на:
под:
