Соединительные головки Фрезерный станок для обработки кромок листового металла серии SXBJ

А.  Важность и область применения соединительных головок серии SXBJ. Станок для фрезерования кромок стальных листов общего назначения:

1.  Преобладающая позиция: Соединительные головки или модели SXBJ с двойными головками Автоматический производитель канавок для сварки стальных листов является основным продуктом, который занимает более 50% практических бизнес-кейсов в прикладной области. Универсальные торцевые фрезерные станки для стальных листов серий XBJ и SXBJ;

2.  Ассортимент моделей SXBJ Станок общего назначения для нарезки торцевых канавок на стальных пластинах:

1) Модели SXBJ с двумя головками Моторизованное оборудование для снятия кромок со стальных листов охватывает весь диапазон доступных на рынке ходов фрезерования кромок от 3000 мм до 18000 мм;

2) Соответствующие модели производителя сварочных канавок SXBJ-3 станок с двойной головкой для фрезерования кромок и SXBJ-18 Фрезерный станок с двойной головкой соответственно.Пожалуйста, сравните ниже 2 фотографии:

3) Фрезерный станок Wuxi JACK SXBJ-3 с двумя головками для обработки стальных листов: (Рисунок 1)

4) Wuxi JACK SXBJ-18 Double Heads Крупномасштабное моторизованное оборудование для снятия кромок стальных листов: (Рис.2)

Б.  Функции и технические характеристики станков для фрезерования кромок стальных листов с двумя головками моделей SXBJ:

1.  Типы сварочных канавок, получаемых на станках для фрезерования стальных листов с двойными головками серии SXBJ:

1)  Самое заметное преимущество Станок для нарезки торцевых канавок SXBJ с двумя головками отличается высокой эффективностью и полной функциональностью;

2) Этот мощный производитель сварочных канавок имеет возможность делать все типы сварочных канавок с помощью одного рабочего хода двух наборов кареток для фрезерования кромок вдоль рабочего стола станка для фрезерования кромок;

3) Все распространенные типы фасок X/Y/V/K могут быть обработаны на верхней и нижней кромках стального листа заготовки одновременно, с помощью этого двухголовочного фрезерного станка, в виде прямых/наклонных/тупых кромок.Пожалуйста, проверьте фотографии ниже:

4) Эскиз конструкции для 6 типов скашивания верхней и нижней кромок, изготовленных из двухголовочной стальной пластины серии SXBJ Фрезерный станок для кромок: (Рис.3)

5) Фактические обработанные сварочные канавки на верхних/нижних/прямых кромках стального листа, изготовленные на двухголовочном концевом фрезерном станке Wuxi JACK SXBJ-125: (Рис.4)

6) Таким образом, SXBJ моделирует двойные головки. Оборудование для производства сварочных канавок и оборудования для снятия кромок отражает тенденцию повышения производительности в современной обрабатывающей промышленности.Это основная причина популярности станков для фрезерования кромок пластин с двумя головками серии SXBJ;

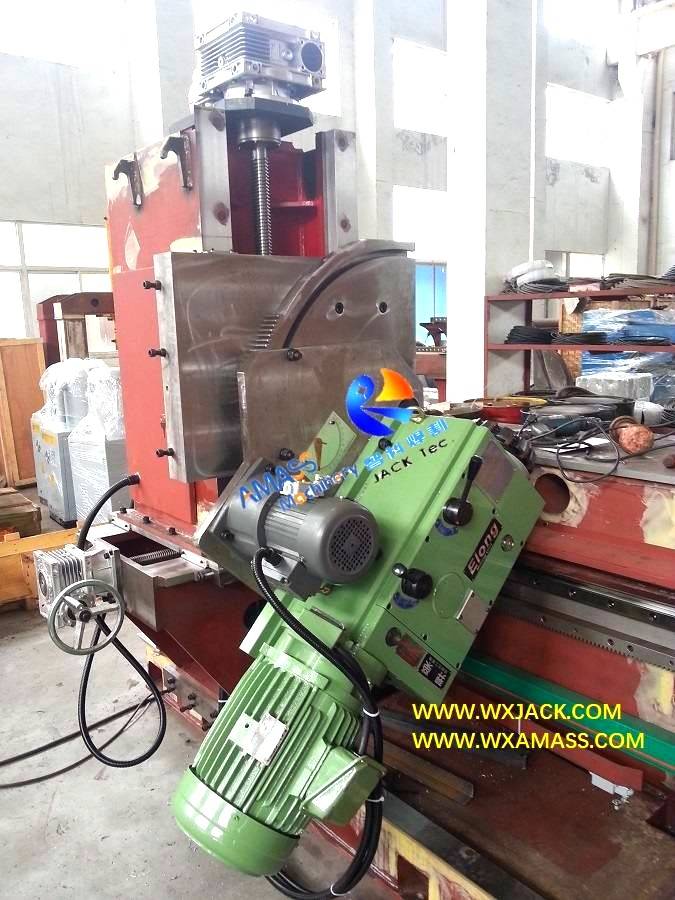

2.  Сборка кареток конструкции и фрезерных головок на станке для нарезки торцевых канавок с двойными головками SXBJ:

1) Чтобы получить вышеупомянутые сварочные канавки, во всех продуктах станка для фрезерования кромок стальных листов серии SXBJ с двумя головками два набора фрезерных головок собраны следующим образом:

2) Ведущая часть каретки фрезерной головки отвечает за снятие фаски на верхней и прямой кромках стального листа заготовки;

3) Следующие 2^й часть каретки фрезерной головки предназначена для снятия фаски на нижней кромке стального листа.Пожалуйста, проверьте прикрепленные две фотографии и фотографии ниже для сравнения:

4) Ориентация установки 2 комплектов кареток фрезерных головок на фрезерном станке Wuxi JACK SXBJ-4 с двойными головками из стальной пластины: (Рис.5)

3.  Рабочий стиль станка для производства сварочных канавок серии SXBJ с двумя головками для фрезерования концов стальных листов:

1) Два комплекта кареток фрезерных головок работают в паре и перемещаются по рабочему столу двухголовочного станка для обработки концов стальных листов;

2) Другими словами, 2 комплекта каретки фрезерной головки движутся с одинаковой рабочей скоростью для выполнения операции фрезерования кромок, которая управляется инвертором и отображается в реальном времени на цифровом счетчике, обеспечивая идеальные обработанные фаски и фаски, как в моделях SXBJ. продукт Welding Groove Producer Edge Milling Machine;

3) Контроль и отображение рабочей скорости во время работы двухголовочного станка Wuxi JACK для обработки концов стальных листов: (Рис.6)

4)  Другое применение кромкофрезерного станка с двумя головками моделей SXBJ:

а) Два набора фрезерных головок работают отдельно, выполняя фрезерование краев металлической пластины на двух отдельных частях заготовок соответственно;

b) Обычно это выполняется на станках для концевых фрезерных станков большого размера (и, следовательно, с большим рабочим ходом) из стальных листов, например, от SXBJ-12 до SXBJ-18.

С.  Классификация станков для фрезерования концов стальных листов с двойными головками SXBJ производителя сварочных канавок:

1.  Обычный односторонний фрезерный станок с двойной головкой из стальной пластины:

1)  Большинство большинства Модели SXBJ Станок для нарезки торцевых канавок с двойными головками имеет два набора фрезерных головок, расположенных на одной стороне рабочего стола станка для фрезерования кромок;

2) Это делается с целью создания сварочных канавок на верхних и нижних кромках стального листа в виде снятия фасок и снятия фасок на верхних и нижних кромках, выполненных за одну операцию фрезерования кромок, выполняемую в стальной пластине с двойными головками. Оборудование.Пожалуйста, проверьте фото ниже:

3) Wuxi JACK SXBJ-16 Обычный односторонний фрезерный станок с двойной головкой для стальных листов: (Рис.7)

2.  Специальный двухсторонний станок для нарезки торцов стальных пластин с двойными головками:

1) Кроме того, при определенных обстоятельствах клиенты производителя сварочных канавок требуют двустороннего расположения фрезерных станков на рабочем столе станка для фрезерования кромок;

2) Это означает, что одна часть каретки фрезерного агрегата установлена ​​с одной стороны рабочего стола кромкофрезерного станка соответственно.Пожалуйста, проверьте фото ниже:

3) Wuxi JACK SXBJ-12 Специальная двухсторонняя машина для нарезки торцов стальных пластин с двумя головками: (Рис.8)

4) Это необходимо для одновременного фрезерования кромок листового металла с обеих сторон стального листа заготовки.Здесь стальной лист заготовки имеет узкую ширину 500 ~ 600 мм;

5) Для получения более подробной информации, пожалуйста, проверьте соответствующий раздел продукта 'Специально изготовленный станок для фрезерования кромок стальных листов SXBJ-12 с двумя головками'.

Д.  Технические параметры двухголовочного станка для сварки кромок стальных листов серии SXBJ:

Ниже приведена таблица технических характеристик двухголовочного станка общего назначения для нарезки торцевых кромок стальных листов серии SXBJ:
