Z15 ~ Z20 Автоматический HEAM Сборка балки с сваркой с липкой

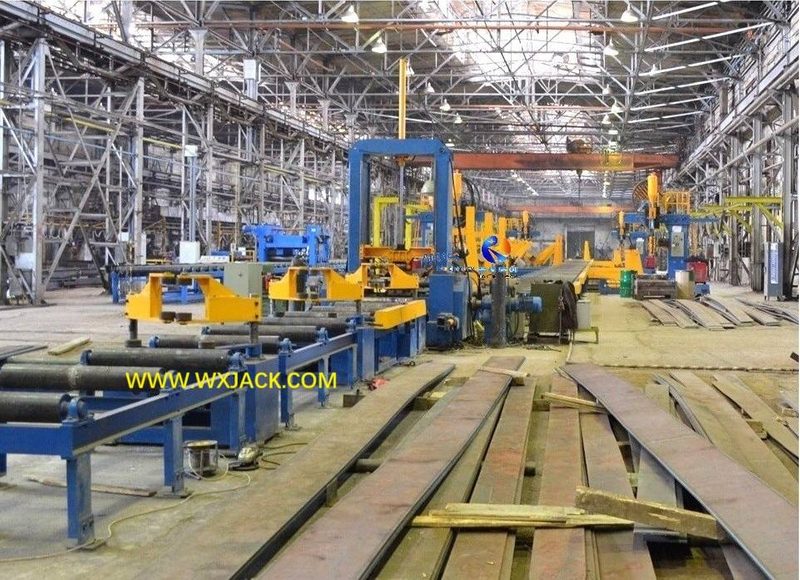

Фон: автоматическая сборка HEAM HEAM и привязки сварной шва на первой фотографии была сделана на автоматической  производственной линии  BEAM HB Series HB HAME HAM HACK , экспортируемой в Восточную Европу.

1. Применение Z15 ~ Z18 Автоматическая сборочная машина HEAM:

1) Применение: Z15 ~ Z20 - это группа продуктов, охватывающая модели Z15, Z18 и Z20;

2) Цель: для получения полуфабрикации заготовки сварной H Beam: Собран и сварка. Следующее оборудование, следующее за машиной в производственной линии автоматического HEAM, представляет собой машину для затопления дуги LHC H , как вы можете найти с первой фотографии:

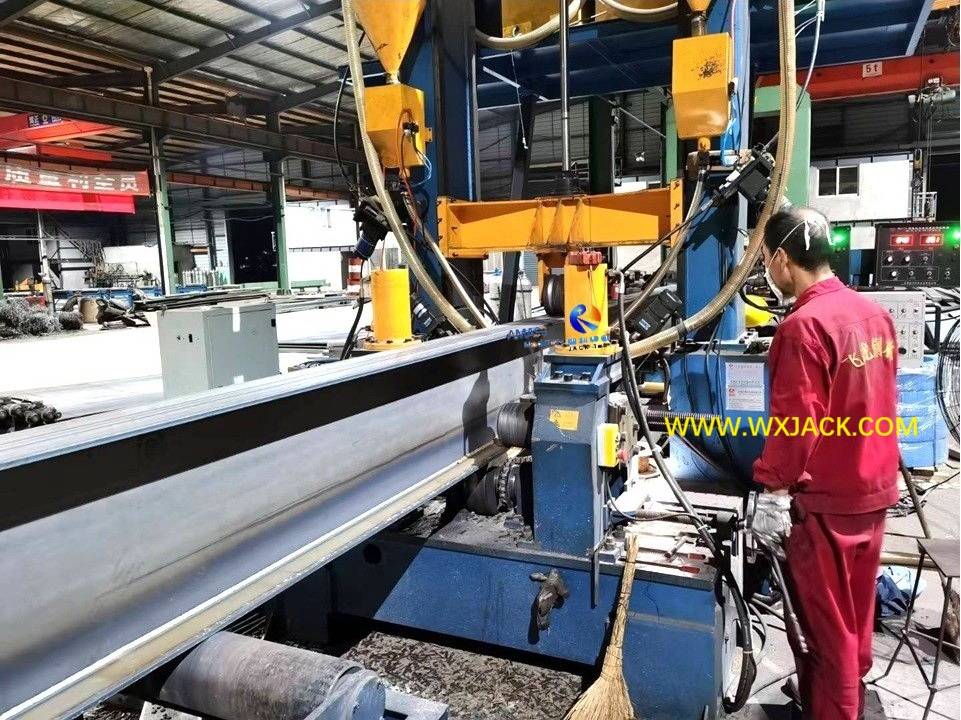

Сварка H изготовлен: ( рис.1 )

3) Группа продуктов: Здесь Z15 ~ Z20 относится к группе продуктов автоматической машины с самостоятельным выравниванием (автоматическая сборка) и автоматической ₂ сваркой CO, реализованной в моде двух наборов ₂ газовой экранированной сварки CO, управляемых с ПЛК и инвертором в системе электрического управления HEAM MACTER MACHING :

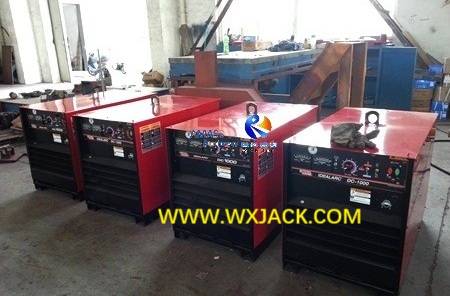

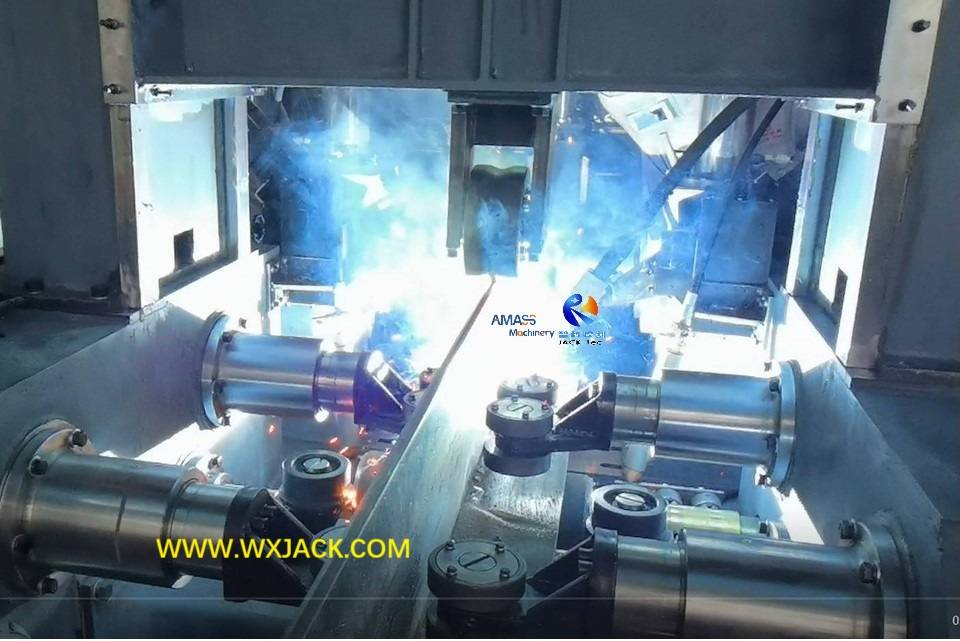

Пила питания, оснащенный машиной: ( Рис.2 )

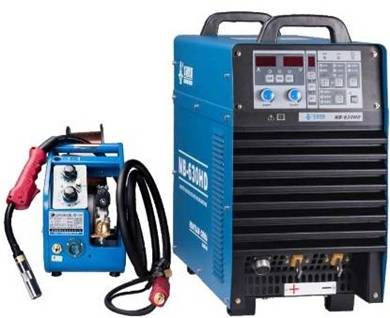

Сварка питания GMAW, ₂ оснащенное машиной: ( Рис.3 )

2. Преимущества автоматической машины для сборочного пучка:

Как обсуждалось в предыдущем разделе машины Z15/ Z18/ Z20 Ручной режимы , некоторые из преимуществ с автоматической машиной перечислены ниже, но не ограничены:

1)  Экономия затрат на рабочую силу : работа автоматической машины включает только одного оператора вместо двух операторов в ручной машине;

2) обеспечение качества : стабильное и последовательное сборка и качество сварки по сравнению с ручной эксплуатацией в машине;

3) Требование к оператору:    меньше требований к мастерству и опыту оператора, чем машина ручного режима, поэтому легко найти приемлемых операторов;

По этой причине в настоящее время автоматическая машина с сваркой с привлечением приобретает все больше и большую долю в области производства H Beam в отрасли стальной конструкции.

3. Электрическая система управления автоматической сборочной машиной HEAM:

Электрическая система управляет работой машины и достигает автоматического рабочего режима. Ниже кратко на электрической системе автоматической машины моделей Z15/ Z18/ Z20:

1) ПЛК в системе электрической системы управления HEAM Сборка балки:

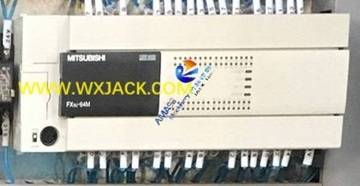

а) ПЛК является элементом ядра системы управления на машине:

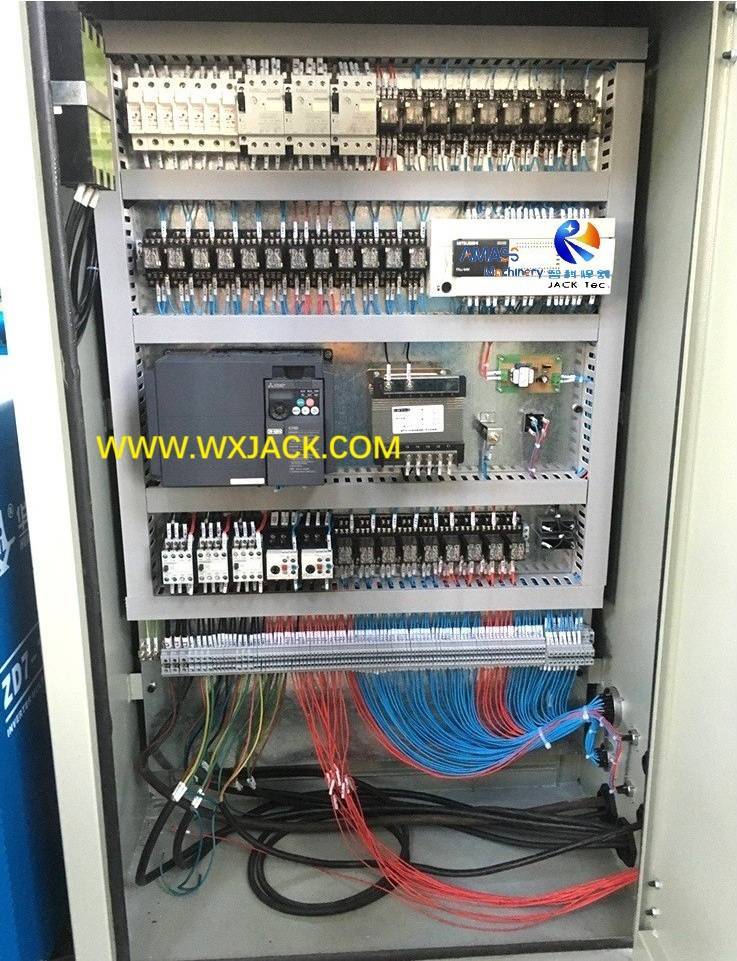

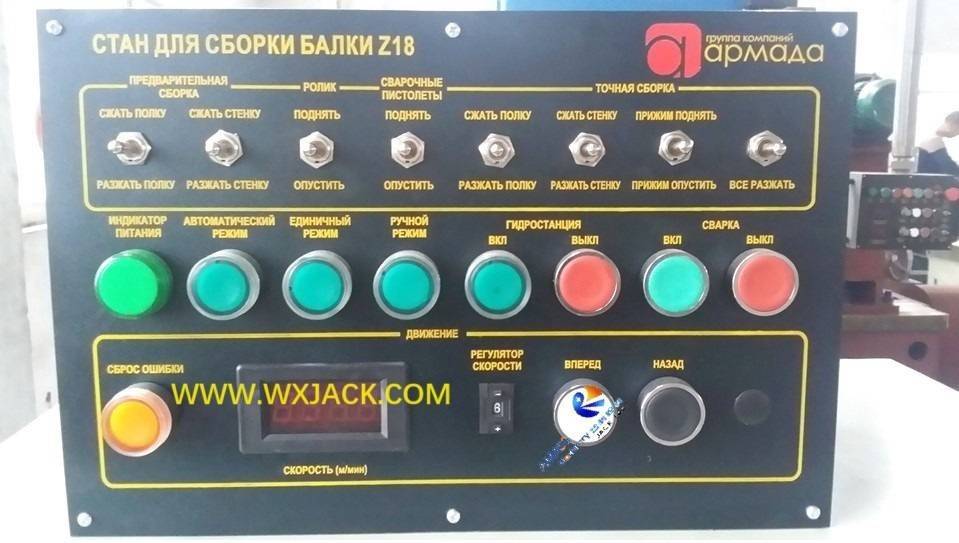

ПЛК в системе электрического управления: ( Рис.4 )

б) Программа ПЛК, управляющая HEAM, составлена ​​на основе технологии процесса H -машины:

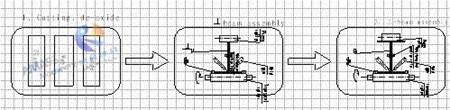

Технологический поток технологии HEAM Сборка H: ( Рис.5 )

C) Программа ПЛК скомпилируется на основе вышеупомянутого потока процесса в автоматическом устройстве сборочного пучка HEAM;

D) Логика управления: В течение рабочего периода PLC отправляет команду в виде цифрового сигнала, управление элементами функций действует соответственно, выполняя задачи позиционирования H Beam Web и Flance, для/ RVR конвейера ввода и выходного привода, старта сварки и т. Д.;

E) Удобно обновлять: изменение логики управления машиной включает только компиляцию программы ПЛК, а не переработку или замену схемы жесткой проводной реле. Это самая заметная заслуга с PLC;

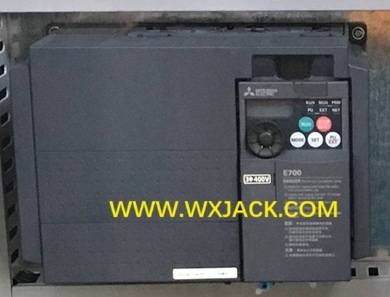

2) Инвертор переменного тока для контроля рабочей скорости на сварке и сварке HEAM: ( Рис.6 )

а) Рабочий путь: основной двигатель привода, входной и выходной конвейер привода автоматической машины управляется с инвертором переменного тока, в единой регулируемой скорости;

б) Регулировка скорости работы: в инверторе переменного тока устанавливается восемь наборов частоты, соответствующих восемью сегментами необходимой скорости вращения двигателя для автоматической машины;

c) Рабочий режим с одним циклом: когда эта автоматическая машина HEAM Heam работает под одним циклом или автоматическим циклом , выходная частота инвертора переменного тока контролируется с помощью ПЛК;

D) Ручной рабочее режим: когда эта автоматическая машина работает в ручном режиме, выходная частота инвертора управляется с помощью DIP -переключателя на рабочей панели машины;

e) Параметры процесса: инвертор переменного тока, используемый в этих моделях Z15/ Z18/ Z20 Автоматической сборки Hi Beam, имеет 0 ~ 400 Гц выходной диапазон частот, разрешение 0,01 Гц и функцию завершения защиты;

f) Преимущества: это гарантирует, что управление скоростью основных функций привода и конвейера в обширном диапазоне, плавной бег и надежной работы на машине.

4. Технические параметры машины Z15 ~ Z20 Automatic HEAM Сборка луча:
