YF1220 High Power Automatic 180 ° гидравлическая переворачиваемая стойка

A. Использование оборудования YF1220 Автоматическая гидравлическая 180 -й переворачивающая стойка:

1. Функция: подвижная гидравлическая переворачивающая стойка здесь предназначена для поворота и транспортировки заготовки на различных этапах, от внутренней перегородки, до пучки U до балки коробки, на рабочих станциях производственной линии балки коробки :

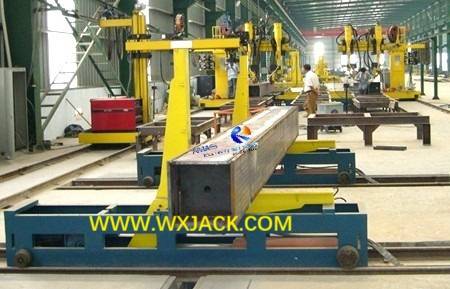

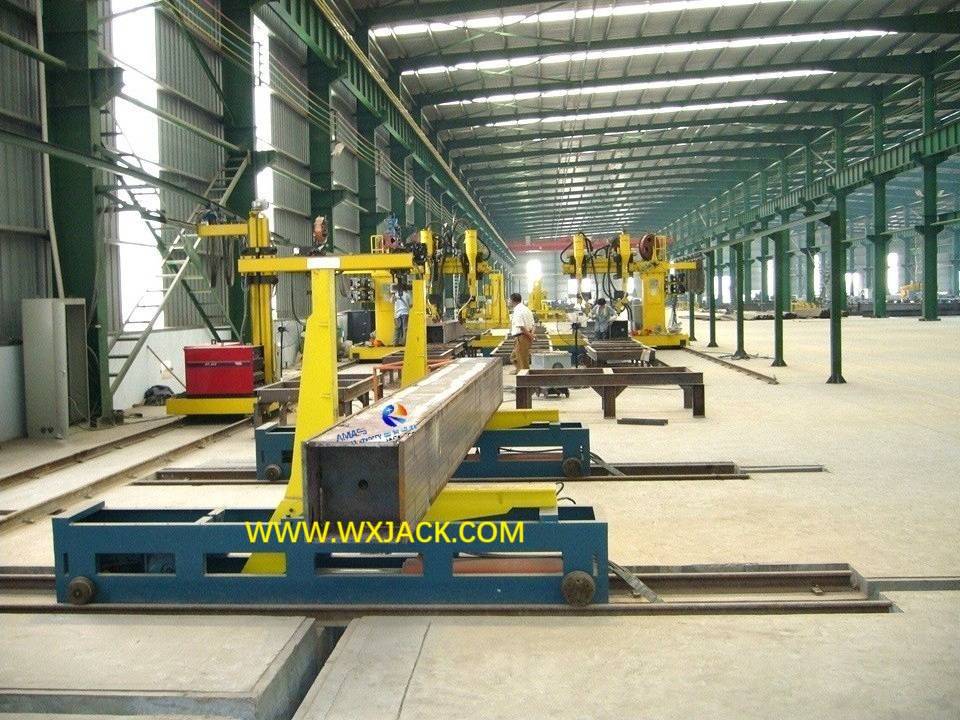

В LHC12 Структурная коробка Структура Beak Saw Welding Machine, поворота и укладки луча готовой коробки для доставки: ( Рис.1 )

2.  Важнейшая ролевая игра: как видно из подробной технологии процесса, указанной в группе продуктов этой линии производства луча коробки, гидравлическая подставка для переворота на 180 ° играет важную роль, чтобы убедиться, что поток процесса бегства производства луча коробки. Появляется семь раз в одно временном потоке кусочка подачи луча коробки;

3. Универсальное использование оборудования гидравлической переворачивающей стойки и преимущества:

1) Такая вида гидравлической переворот не ограничивается производством луча коробки . Это также незаменимый блок в производственной линии автоматической сварки H:

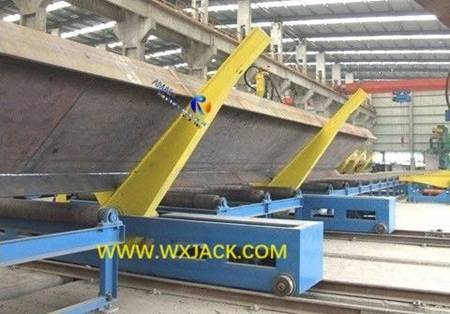

Используется на пищевой сварной станции HEAM Production Line: ( Рис.2 )

2)  Другими словами, гидравлическая переворачивающая стойка - это своего рода оборудование общего назначения, которое широко используется практически во всех производственных линиях тяжелых стальных конструкций, для опрокидывания и передачи большого размера и тяжелого веса между рабочими станциями, облегчения такого опасного обременительного и утомительного работы, обеспечения безопасного и автоматического участка.

B. Технический вид и эксплуатационный способ yf1220 Автоматический гидравлический перевозка:

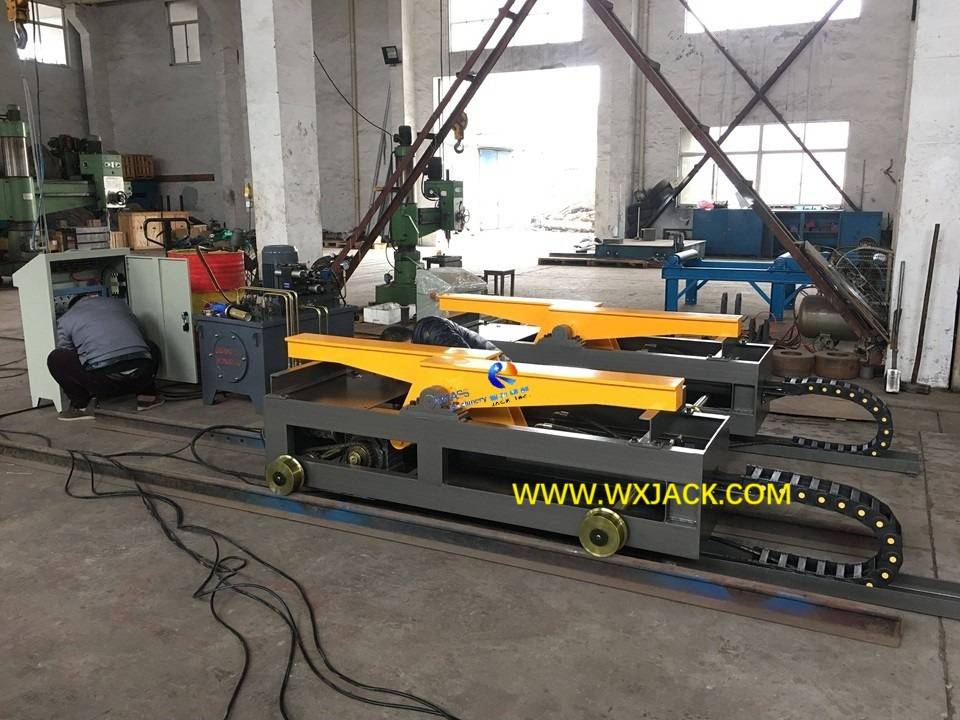

1.  Рабочая видео: пожалуйста, проверьте прикрепленное видео, чтобы просмотреть статус работы гидравлической подставки Wuxi Jack Hydraulic на сайте клиента;

2. Форма вращающегося привода. Чтобы убедиться, что его достаточная загрузка и поворотная емкость, эта переворачивающая стойка является гидравлическим приводом. Соответствующий диапазон наклона составляет 0 ° ~ 180 ° . Любой целевой угловой угол заготовки в этом диапазоне может быть выполнена;

3.  Форма движения привода: Между тем, заготовка (Beam/ H Beam) должна быть отправлена ​​на следующую станцию ​​для последующей технологии процесса. Таким образом, это рабочее устройство должно быть способно двигаться вдоль рельсов, которые приводятся в движение моторными редукторами:

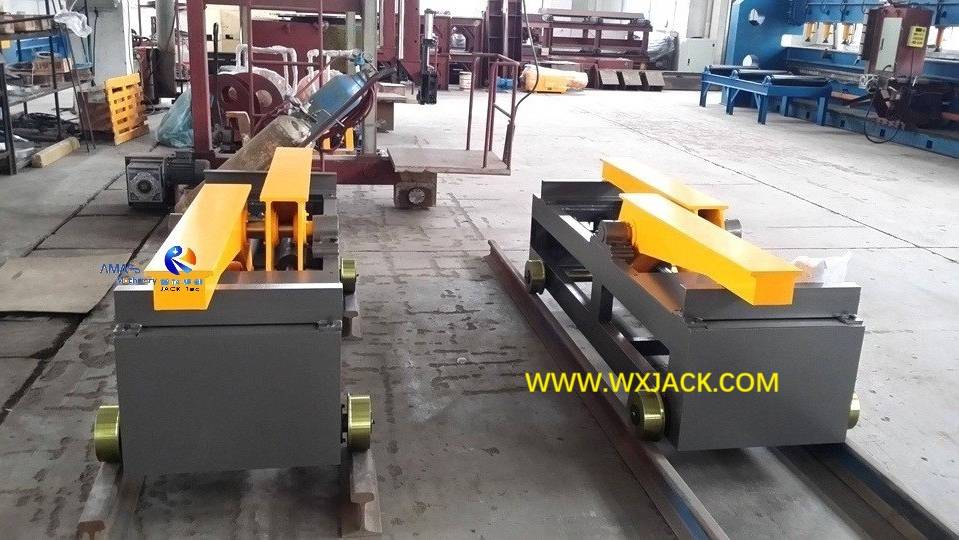

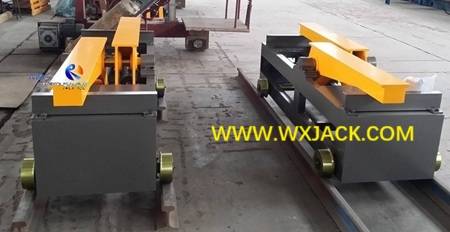

2 комплекта подвижной гидравлической подставной стойки Wuxi Jack на рельсах: ( Рис.3 )

4. Композиция гидравлической переворачивающей стойки для практического использования:

1) Количество: чтобы перенести балки по длине нескольких метров, в одной группе гидравлической перевороты, существует 2 комплекта для формирования в рабочее устройство;

2) Задача: В этой конкретной линии производства балки этот рабочий механизм предназначен для переворачивания сварной заготовки с одной стороны для противоположной боковой сварки или на следующую станцию ​​для выполнения заданий;

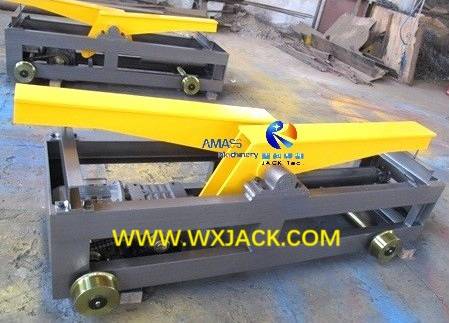

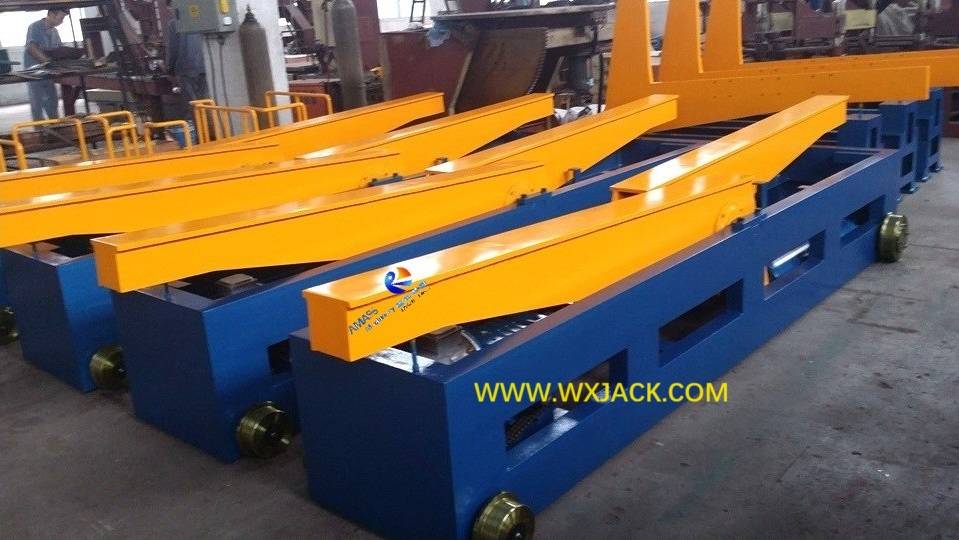

3) В каждом наборе гидравлической стойки переворачивания есть 2 части твердой руки L, служащие манипуляторами обработки заготовки: ( Рис.4 )

5 . ​ ​ ​Этот блок подходит для редуктора двигателя и движущихся колес, что делает его дополнительной функцией движения.

C.  Параметры и спецификации модели YF1220 модели 180 ° гидравлической перевозки:

D. Диапазон снабжения на модель YF1220 модели 180 ° гидравлическая переворачивающая стойка:

YF1220 в основном состоит из:

1) механические единицы рамы и основания;

2) L Форма переворачивает руки;

3) переворот нефтяные цилиндры;

4) Пьедестал подшипника;

5) движущиеся колеса;

6) гидравлическая насосная станция и ее масляные трубки;

7) Система управления электрическим управлением и эксплуатацией
