LHE12 GANTE

A.  Станция LHE12 Box Beam Weling Machine в производственной линии:

1. На станции EOL (конец линии) на производственной линии балки коробки (SAW (погруженная дуговая сварка) завершает серию сварки, следующим образом:

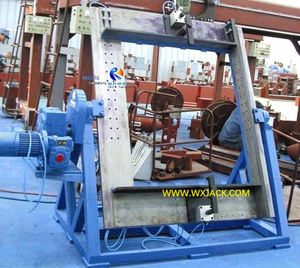

1)  GZ12/GZ15 Внутренняя перегородка сборка и сварка громки;

2) Узел луча луча UBZ12 U и ₂ сварка;

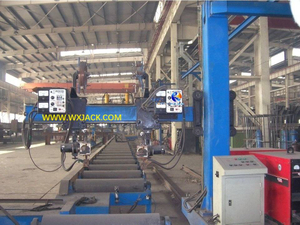

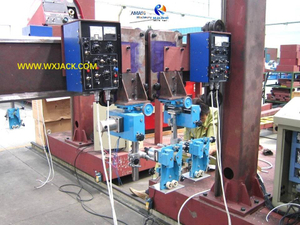

3) xd15/xsd12 Внутренняя перегородка сварка электросвечения;

4)  xq12, защищенная от газовой сварки на собранной коробке;

2. Теперь мы подходим к последнему этапу готовой сварки , . Луч коробки, проходящую через эту машину, можно увидеть как луча из готовой коробки.

B.  Выбор на балке BEAM MATED ARC СВОЙСТВА:

1. Два основных типа: на основе структуры машины есть два типа машины для пилы коробки на выбор:

1) Структура GANTRY: модель LHE12 здесь;

2) Тип консольного листа: модель LHC12 ;

В этом разделе мы обсудим на машине GANTRY STURMATE, а в следующем разделе мы обсудим на кантилеверной структуре машины;

Итак, когда выбрать структуру GHE12 GANTRE, когда выбрать консольную конструкцию LHC12?

2. Общие моменты: оба типа сварщика для балки коробки имеют одинаковое:

1)  Сварка задания: техника пилы и процесс эксплуатации;

2) Конфигурация: один набор машины оснащен двумя наборами пищевых единиц;

3. Разница между двумя типами коробки лучевой сварки сварки:

1) Структура: Как можно наблюдать из прикрепленного изображения, машина Ganty Type «выглядит более стабильно » во время сварки пилы, по сравнению с консольной структурой LHC12, благодаря ее структуре;

2) Удобство работы: в то время как модель LHC12 типа кантилевера , она имеет половину открытой структуры, которая легко для загрузки луча коробки, поворота и переноса;

3) где использовать: это причина, по которой сварная сварка консервирования LHC12 консервирования консервирования чаще применяется в автоматической линии ; В то время как машина GANTRE-структуры LHE12 чаще работает по полуавтоматической линии или работает в качестве отдельного оборудования на сварке. Это также может быть идентифицировано в прикрепленном изображении двух типов машин;

4 . ​ ​ ​Это потому, что в одном из балок коробки необходимо завершить 4 куски сварочного шва.

C. Технические особенности LHE12 Beax Beam Gaintry Weling Machine:

1. Техника сварки ​​ ​ ​Итак, сварка балки коробки принадлежит большой токе пилы;

2. Две градуса свободы в LHE12 Beak Beak Saw Machine:

1) Сварка, которая подходит для пилиной сварки, может перемещаться как по горизонтали, так и по вертикали, заставляя пиловую головку, направляющую в сварочный швар во время работы, и размещать различные размеры балки коробки;

2) Движение сварки рычага питается двигателем переменного тока и передается с помощью передачи и стойки (пожалуйста, проверьте прикрепленное изображение), полностью гарантируя точность позиционирования пилую сварки;

3.  Пила вспомогательный блок сварки в машине сварщика LHE12 коробки:

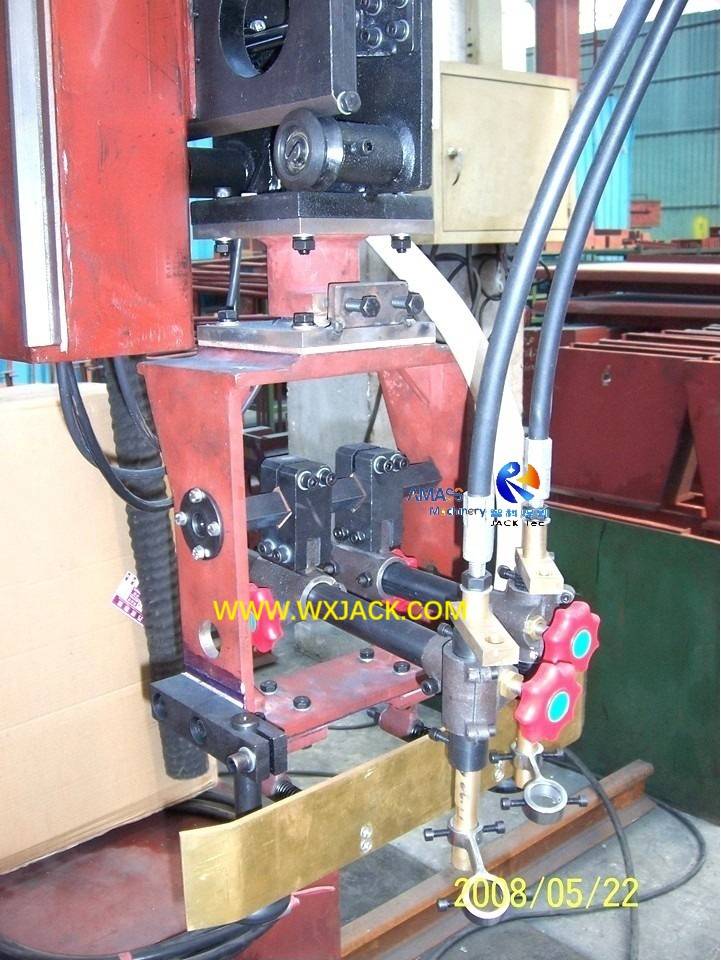

1)  Обеспечение качества сварки: есть пневматический привод механического типа сварки дуги, который установлен на сварке, выполняя обязанность правильного отслеживания сварочного шва;

2) Автоматическая сварка по потоку передачи и утилизации переработки служит еще одним важным сварщиком опорного блока на пиле;

4.  РАБОТА НА LHE12 BEAX BEAR BEAR MANGED ARC СВОЙСТВА:

1) Укладки заготовки: балка коробки заложен на таблице входных и выходных конвейеров. Во время сварки пила это в стационарном состоянии;

2)  Операция сварки пилы. С помощью портала движется вдоль рельса в регулируемой скорости пилы, автоматическая пила проводится в машине, на балке коробки;

3) Двойное движение за склад: Чтобы полностью гарантировать его стабильный бег, переезд GANTRY - это двойное движение, а это значит, что обе стороны GANTER имеют двигатели AC для вождения;

4) Скорость сварки пилы: скорость движения гантри, которая также является пилой скорости сварки на балке коробки, контролируется инвертором переменного тока.

D. Вставьте на машину LHE12 Beak Beam Saw Saw Machine:

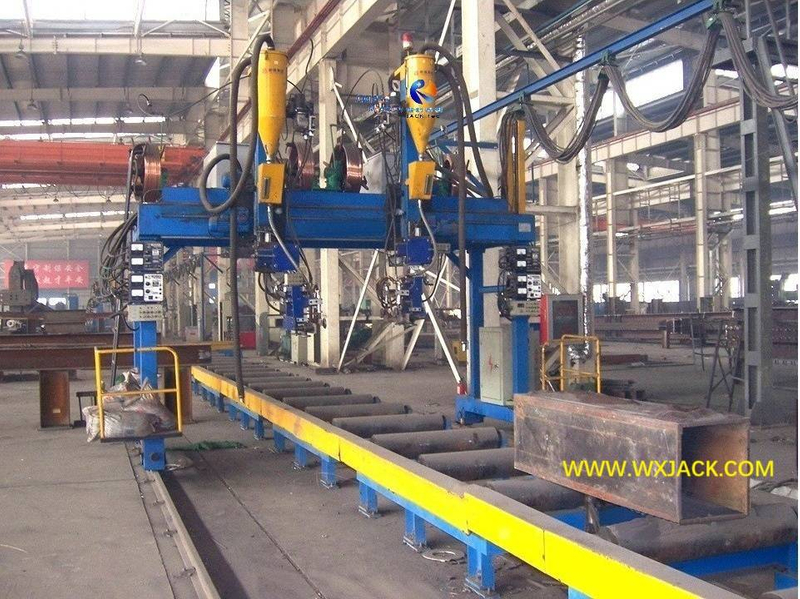

На сайте клиента полный набор сварки Gantry Gantry Beam Beam LHE12 расположен, как показано ниже:

1.  Общее расположение: каркас GANTRY перемещается на рельсах. Рельсы выровнены и затянуты в пол мастерской; Стойка из заготовки помещается под давление и также закреплена в мастерскую;

2.  Сварная система этой машины, в том числе:

1)  пил сварки питания;

2) ПИСА СВОЙСТВЕННЫЙ ПЕРЕДЕЛЕННЫЙ Блок восстановления;

3) Пила сварка проволоки,

Наносятся на верхнюю платформу на вершине движущегося гентри;

3  . ​Во время работы оператор может стоять на этой станции, которая окружена ограждением;

4. Операционная панель машины сварщика Beak Beam LHE12, вместе с консолями управления пила -питания, установлены в том же месте на столбцах движущегося грань, расположенного под рукой для работы оператора.

E.  Параметры машины сварщика для перемещения GANTRY LOVER BEAG:
