HGK Стандартный ролик.

1. Техническая функция стандартного регулируемого ротатором сварки серии HGK с помощью свинцового вида:

Стандартные модели в этом разделе продукта являются фундаментальной для подразделения модели HGK. Здесь описание 'фундаментальное ' означает:

1) Эти диапазоны сварного ручья являются репрезентативными регламентируемым типом HGK Series Lead -Asprew;

2) все варианты сварки поворотного ролика (с точки зрения структуры и спецификации) сделаны на основе;

3) Эти стандартные модели имеют наиболее обширное применение в серии HGK серии, регулируемого виндовым видом.

2. Структура и образование стандартного регулируемого сварного переворота серии HGK от свинцового вида:

Вид сбоку на набор типичных или элементарных модели HGK Модели Свидец Регулируемый тип См. Ниже эскиз:

 Дизайн эскиз: ( рис.1 )

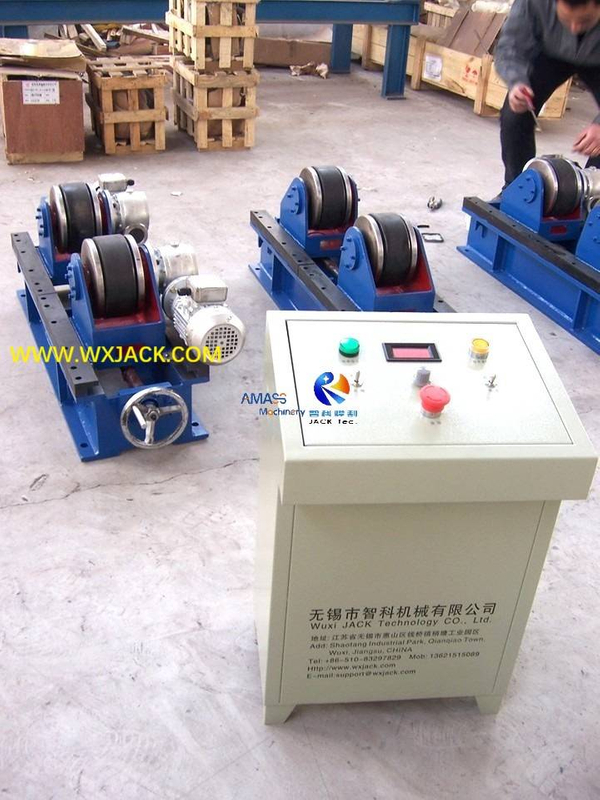

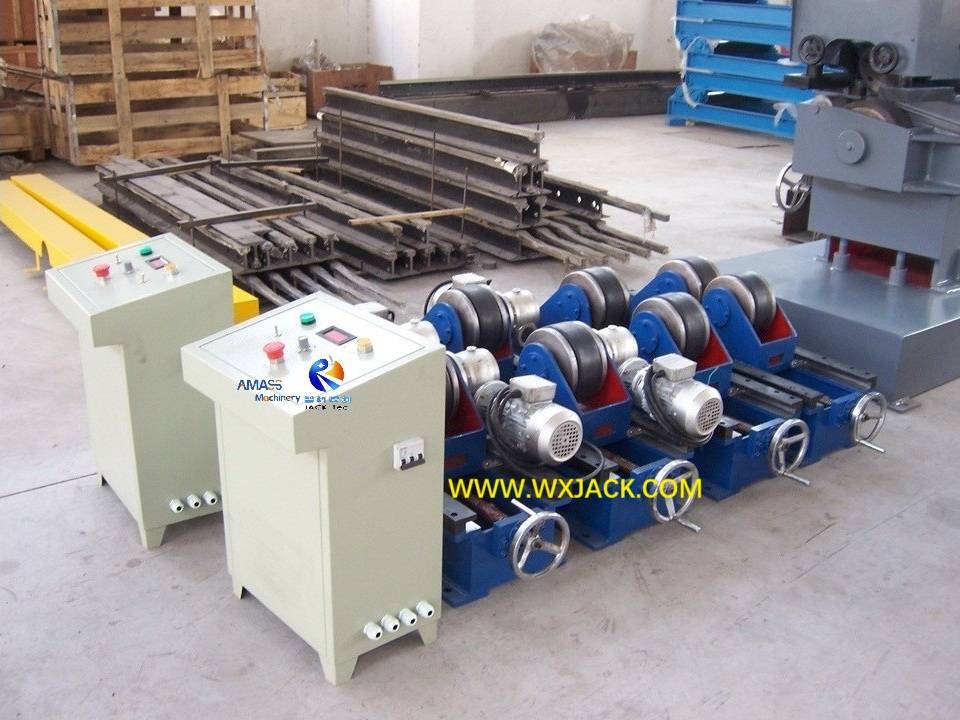

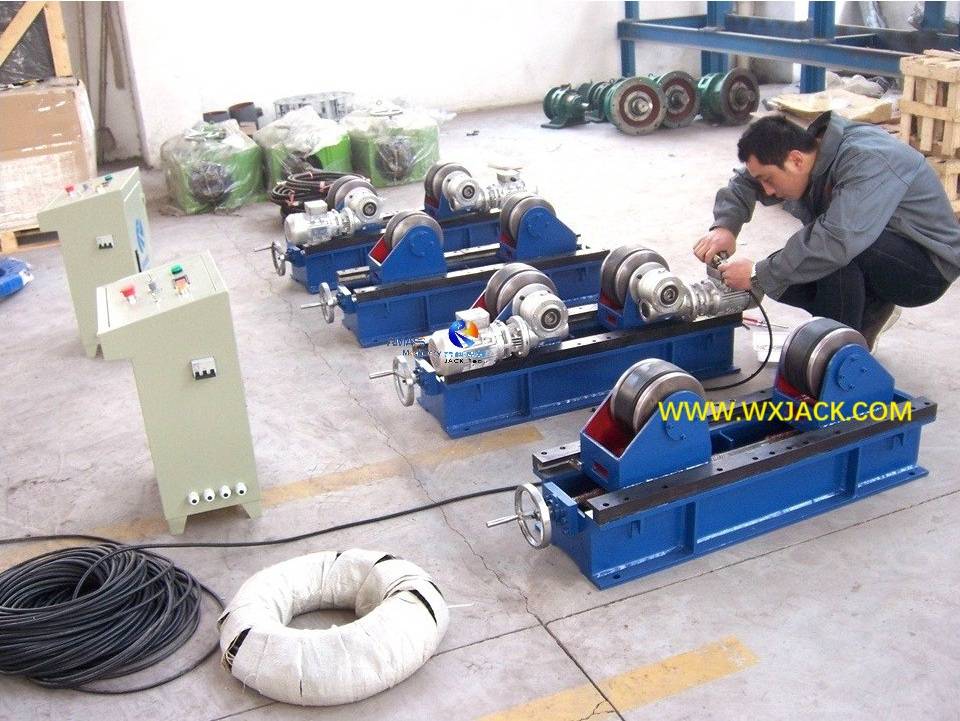

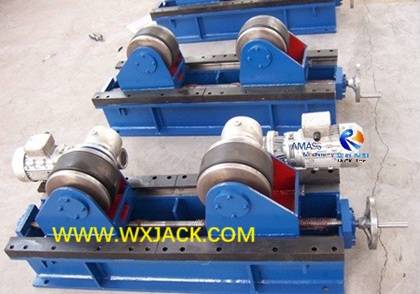

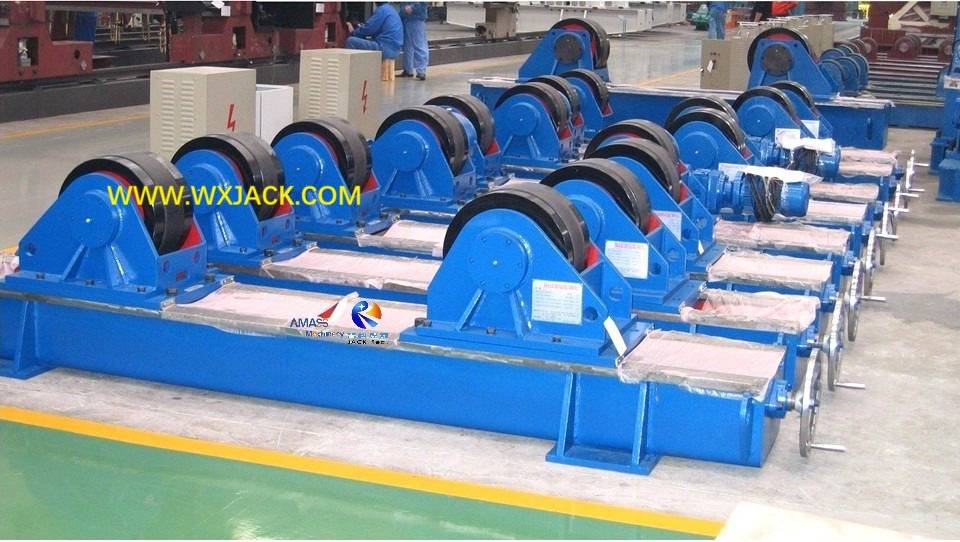

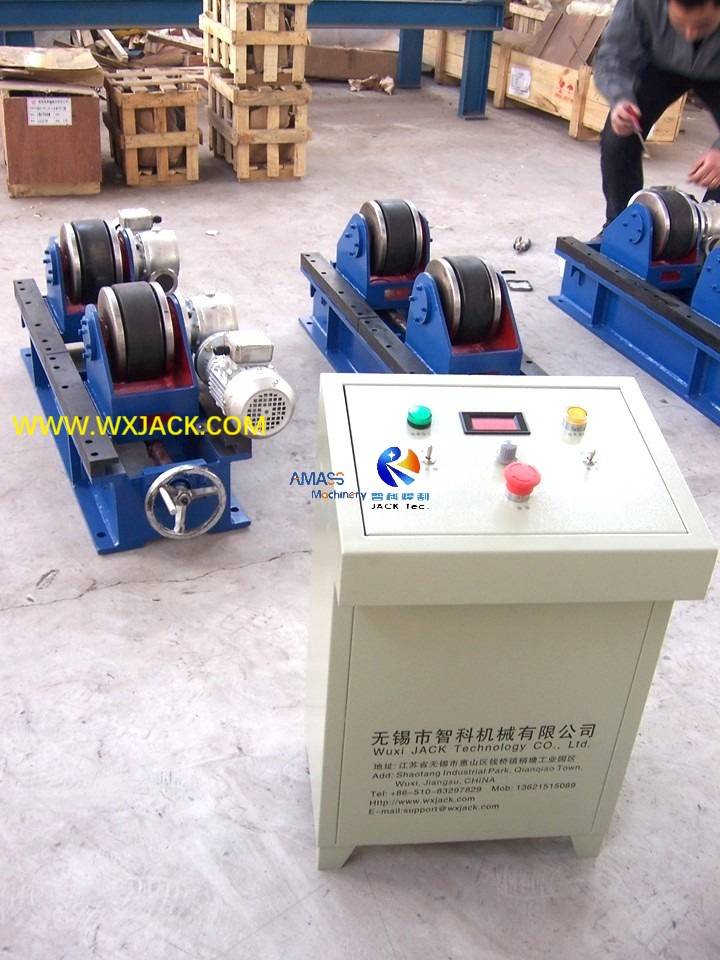

Набор Wuxi Jack Standard Send -Verse Регулирующая сварка ротатор:   ( Рис.2 )

Сверху мы можем увидеть структуру стандартного типа HGK -моделей, регулирующих витрины:

1) составляет:  один набор продукта состоит из: одного набора сварного роликового слоя для вождения и одного набора секции последователя;

2)   сформировать:

Движущий путь к шерсти сварки состоит из пьедестала, прямоугольного направляющего, свинцового вида и его маховика, двух кусочков сварки поворотного ролика и его перевозчика, редуктора двигателя;

3) Привод и трансмиссия серии HGK серии свинцового вида. Регулируйте сварку сварки:

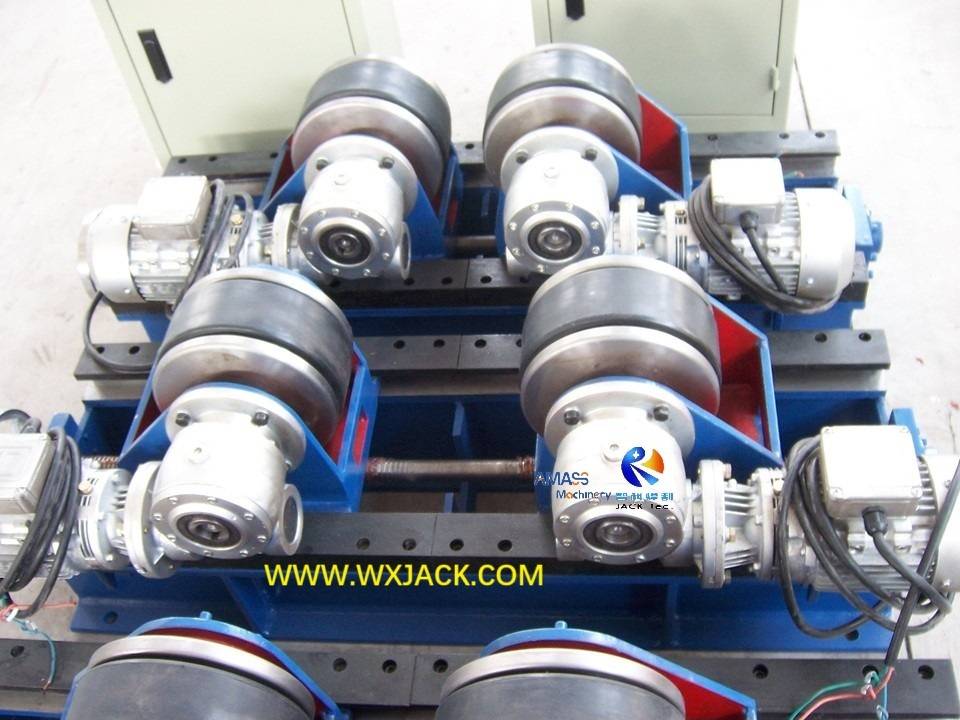

а) с этим типом продукта есть 2 комплекта редуктора двигателя, установленные на левой и правой стороне сварного роликового слоя соответственно;

b) Редактор двигателя в серии HGK -виндовый сварку сварки сварка - это циклоидный редуктор передачи, который, в свою очередь, приводит к приводителю трансмиссионной единичной передачи для редуктора червяки. Такая комбинация является наиболее распространенным использованным типом;

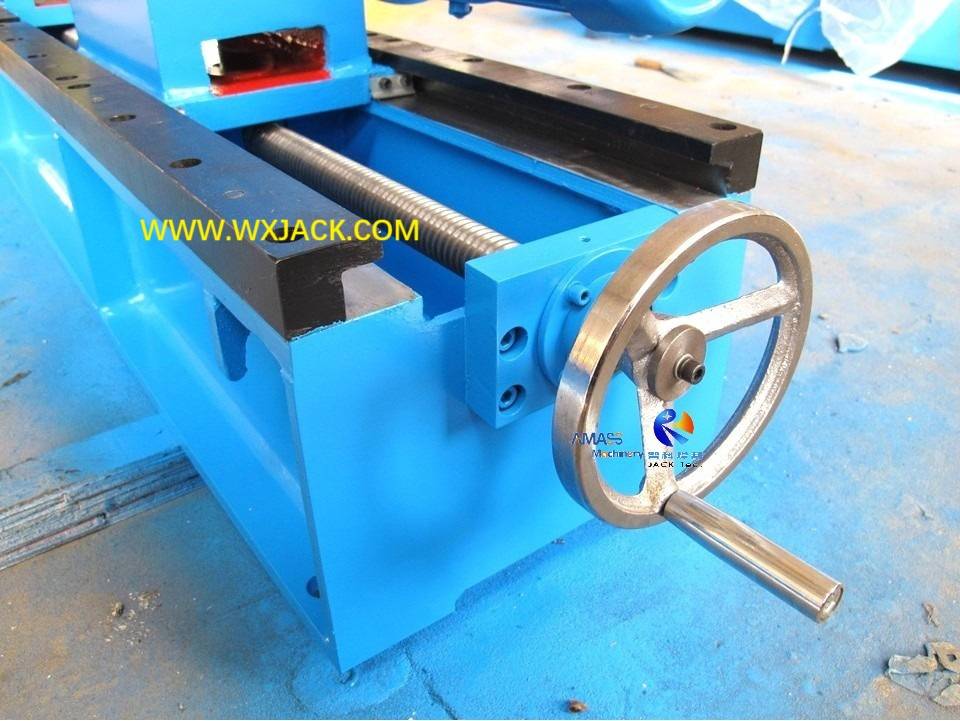

4) Регулировка с помощью свинцового вида в сварке HGK:

а) при регулировании центрального расстояния от двух кусочков сварки поворотного рулона, повернув руку вручную (есть специальный электрический способ поворота, что мы обсудим в разделе продукта ' HGK Special Made Electricable Travetable By Lead -V -вина ');

б) 2 набора вагонов перемещаются вдоль прямоугольной направляющей сварного русла, синхронно в противоположном направлении. Это означает, что для увеличения центрального расстояния между роликом сварки, 2 вагоны отошли друг от друга; Для уменьшения центрального расстояния 2 вагоны движутся друг с другом;

5) Материал сварки поворота:

а) для малого и среднего тоннажа сварного ручья HGK, регулируемого свинцовым видом, его ролик сварки может быть соединением резиновых и металлических;

б) Для более крупной модели сварного ротатора свартователя сварки, например, 10 тонн или выше, очень часто сварки поворота являются полным металлическим типом:

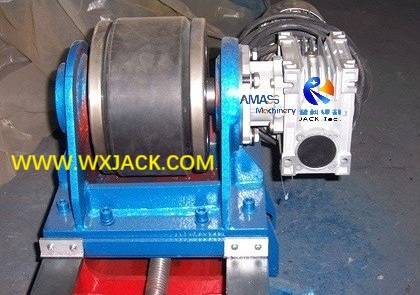

Резиновые ролики: ( рис.3 )

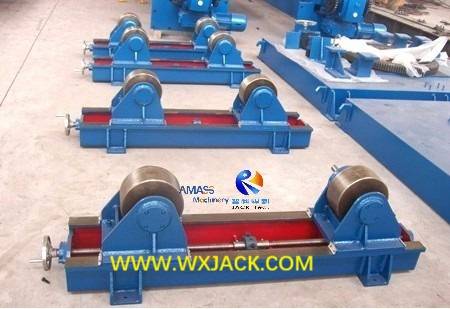

 Полностью металлические ролики:  ( рис.4 )

6) фиксация сварного роликового слоя:  в постаменте этих регулируемых моделей ведущего вида;

7) Готов к обработке для сварного ротатора HGK:  небольшой размер сварного роликового слоя имеет очень компактную конструкцию, легко для движения, хранения, места изменения и эксплуатации;

8) Пользовательские манипуляции в маленьком сварке HGK:

То же самое, что и саморегулируемые серии HGZ , в серии HGK, регулировочный тип свинцового вида, вращающаяся скорость сварки поворота, которая представляет собой рабочую скорость сварки/ живописи на заготовке, принимает с помощью техники цифрового управления и отображения, что является интуитивно понятным и легко проверять, уменьшая трудность работы с регулируемым ротатором сварки с помощью LeadScrewrubrew. В этом смысле это своего рода эффективное сварное вращающее оборудование;

9) Дополнительные примечания:

Существует аналочный продукт стандартных моделей в серии HLK, скорректированной с помощью болта. Для получения подробной информации, пожалуйста, проверьте раздел продукта ' HLK Стандартный ролик .

3. Технические параметры стандартного регулируемого ротатора сварки серии HGK с помощью свинцового вида:
