Высокоскоростная автоматическая продольная машина для правки угловой стали ASM160

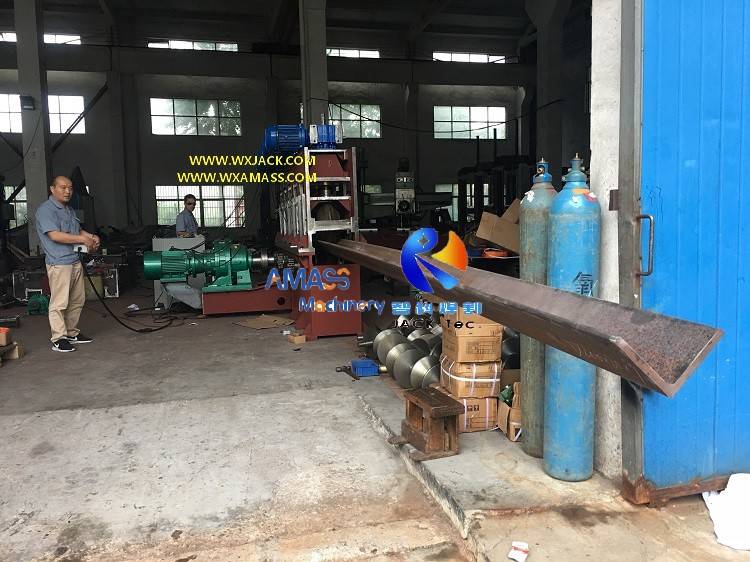

На этом наборе машины для правки угловой стали ASM160 на первой фотографии вы можете увидеть, что цепи трансмиссии главного приводного двигателя открыты в воздухе.Это связано с тем, что этот комплект машин был готов к отправке, а многие узлы были разобраны и упакованы.Для работы на объекте клиента этот набор станков для правки углового железа будет иметь закрытые приводные цепи в целях безопасности.

1. Схема машины для правки уголков ASM160:

1)       Как и ASM100 и ASM130, ASM160 является часто используемой моделью машины для правки уголков серии ASM, поскольку диапазон размеров ее заготовок широко применяется на рынке: Доступный максимальный размер поперечного сечения угловой стали, подлежащей правке в этой модели. 160 х 160 х 12 мм;

2)       Угловая сталь (или сталь L / угловое железо) представляет собой разновидность стального профиля с простой формой поперечного сечения.Он может быть использован в качестве элементов металлической конструкции и/или фабричного здания.Выпрямление этого сырья является необходимым шагом перед строительством;

3)       Ход работы станка для правки стали ASM200 L, пожалуйста, проверьте 2^й фото и прикрепленное видео.

2. Структура основного корпуса машины для правки стальных уголков серии ASM:

Основной корпус автоматической машины для правки угловой стали серии ASM имеет оригинальный дизайн конструкции машины с компактными размерами, пожалуйста, проверьте прилагаемые фотографии:

1) Вертикальное движение верхних правильных роликов управляется их «роликовой кареткой» (как показано на рисунке 3).^рд фото), которые вместе со своей «пресс-пластиной» проходят прецизионную фрезерную обработку перед сборкой в ​​корпус станка (как видно из приложенных фото, антикоррозийное масло нанесено и на его поверхность), гарантируя ровную и движение роликов вниз с высокой степенью точности;

2) Для этой продольной машины для правки угловых стержней серии ASM, для каждой части ее верхних правильных роликов, пара подходит для «роликовой тележки» с «прижимной пластиной», убедитесь, что верхние правильные ролики может только движение в вертикальном направлении: Без зазора в горизонтальном направлении как вперед, так и назад, а также влево и вправо ролики недоступны при движении в этих направлениях (что означает Нет дрифта).«Плита пресса» также служит направляющей для вертикального перемещения «роликовой тележки» и, следовательно, верхних правильных роликов, что является важным движением № 1 во время работы машины для правки уголкового железа серии ASM;

3) Кроме того, как видно из рисунка, 4-5 комплектов пары «Роликовая каретка» и «Плита пресса» в этой продольной машине для правки угловой стали спроектированы полузакрытыми, в этом таким образом, процесс правки можно без труда наблюдать во время работы, а также быть удобным для обслуживания и обслуживания;

4) Таким образом, основная часть этих высокоскоростных (скорость правки 6 м/мин.) машина для правки угловых прутков имеет портальный тип, который не только практичен и прочен, но также имеет хороший внешний вид и прост в обращении;

5) Дополнение к  Машина для правки угловой стали:

а)       Принцип выпрямления машины см. в разделе «Продукция» 'Универсальный

Автоматическая высокоскоростная машина для правки стальных уголков ASM200';

б) Для правильного ролика машины, пожалуйста, проверьте раздел продукта 'ASM100 Универсальная автоматическая машина для правки продольных угловых утюгов';

в) Информацию о трансмиссии и системе управления машины см. в разделе о продукции 'Высокоэффективная автоматическая машина для выпрямления стали L в направлении длины'.

3. Технические параметры ASM100  Машина для правки углового железа:

Ниже приведены технические характеристики высокоточной машины для правки угловой стали ASM160:
