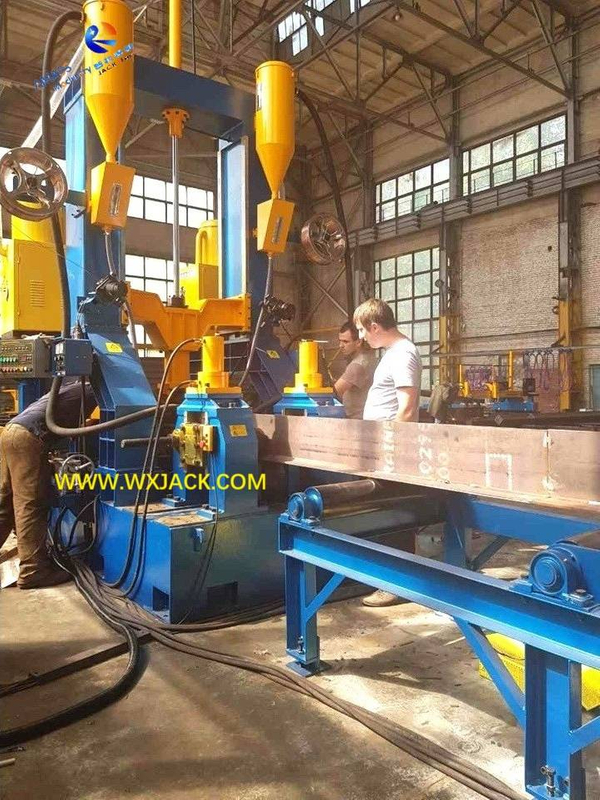

1) Как показано на 1 ST Photo , это типичный рабочий сценарий для машины для производства луча H: в семинаре за границей стальной структуры, на задней стороне (входящая сторона материала) машины моделей PHJ, есть набор машины режущей стриптизметической плиты CNC, который представляет собой вверх по течению станции для модели PHJ 3 в 1 вертикальной HEAD SEAD SEAD SEARD, обеспечивающей свой сырой материал Flage и Web;
2) В этом разделе продукта мы сосредоточимся на проектном аспекте машины серии Wuxi Jack PHJ.
1) Каждый человек, знакомый с оборудованием для стальной конструкции, когда сначала взгляните на серию PHJ 3 в сварке 1 -часовой сварки M ACHINE , свяжут его с HEAM HEAM СБОРКИ и СВОЙКИ
Wuxi Jack Z15 Модель H Сборка луча и сварка сварки: ( Рис.1 )
2) Да, это отправная точка и вдохновение дизайна на интегральной функции серии PHJ 3 в 1 Вертикальном оборудовании сварщика H BEAR, которое используется в качестве эталона на структуре и принцип сборки из машины HEAM HEAM HEAM;
3) Итак, в чем причина этого? --- Потому что на трех этапах производства сварного HEM HEAM сборка HEAM является наиболее сложной с строгим спросом на точность, которая определяет правильность доставки заготовки. В традиционной сборочной машине H Beam сначала подключены фланец и веб -сайт, затем приварены для укрепления его формы, и после того, как отправляется на HEAM BEAR BEARD SWARD SWIND MACHINE;
Соответственно, в машине серии PHJ общая структура и рабочая единица машины HEAM HEAM регулируется следующим образом:
а) ввести погруженную дуговую сварку сварки напрямую и удалить исходную 2 сварку CO;

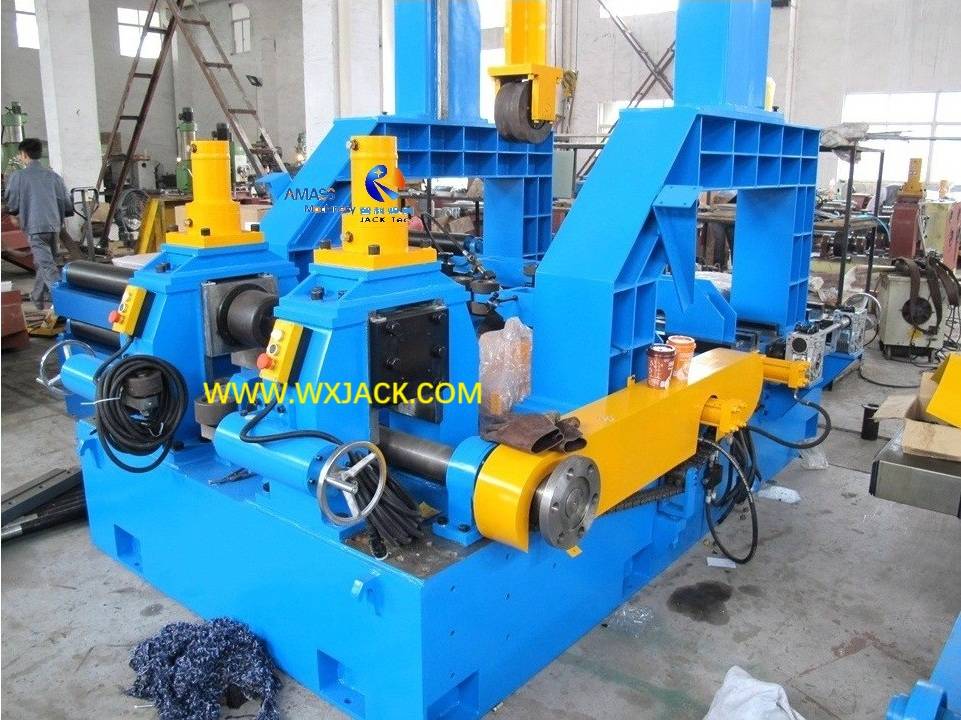

б) После сварной ячейки добавьте выпрямляющую ячейку на выходе 3 в 1 вертикальном сварке -сварщике с вертикальным сварщиком. Механическая основная рама. Принцип выпрямления такой же, как у машины Hyj и YTJ серии H, выпрямляющего луча:
Принцип wuxi jack 3 за 1 час выпрямления на .
c) Таким образом, общая картина в центральной рабочей зоне набора интегральной функции серии PHJ H приводит к появлению:

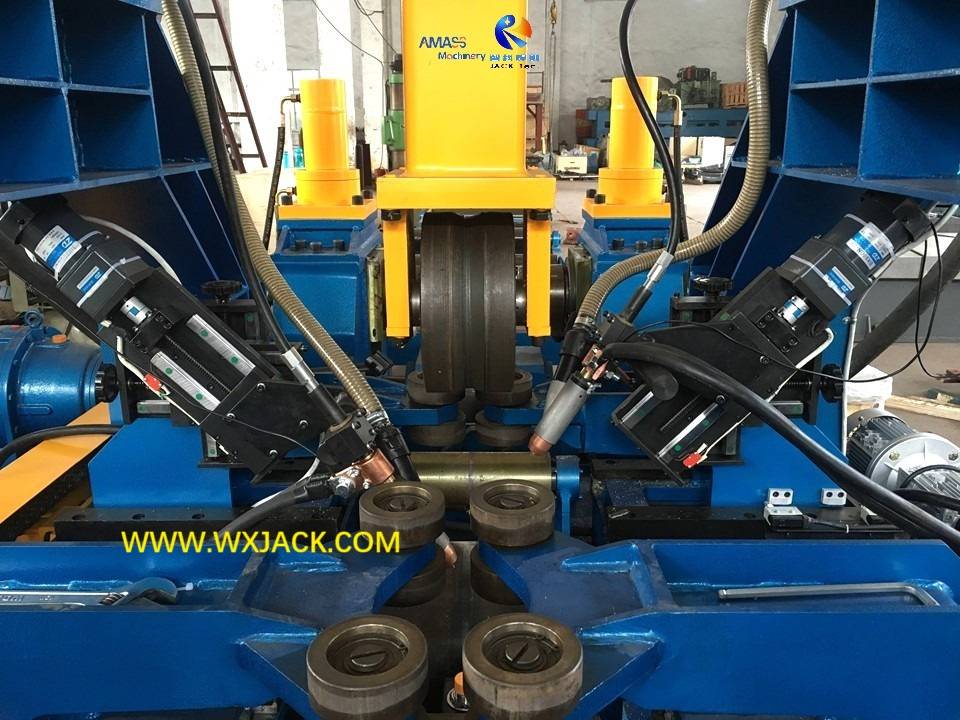

Центральная зона: функциональная сборка, сварка и выпрямляющие единицы Wuxi Gack 3 в 1 часа .
D) По этой причине, хотя и принимая ту же обязанность SAW при изготовлении H Beam, машина серии PHJ имеет совершенно другой принцип структуры / внешнего вида / работы с моделями LHA / LHT / LHC HEMEAND MAMER SAMER;
A) Это также объясняет, что, почему для моделей LHA/ LHT/ LHC HEAM HEAM BEAR SUMER SARD SWARD MACHING может выполнять SAW на заготовке на 45 ° более одного раза, что применимо для изготовления тяжелого веса большого размера сварки. См. ниже:

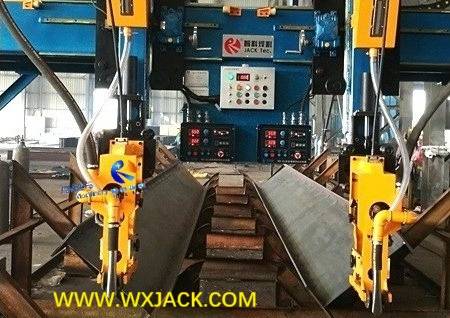

45 ° филе пила (погруженная дуговая сварка) в машине Wuxi Jack Saw Head Сварочная сварочная машина: ( Рис.4 )
б) В то время как для машины серии PHJ и ZHJ он выполняет однопроходную сварку вдоль заготовки, которая применима для изготовления света и среднего веса заготовки среднего сварки:

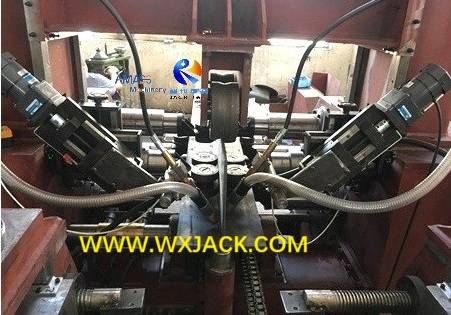

0 ° операция плоской сварки в wuxi jack 3 в 1 -часовой сварочной машине: ( Рис.5 )
Machine PHJ и ZHJ - это сложное оборудование, которое не разработано в простом способе копирования и вставки ». Серия правил соблюдается на протяжении всей своей стадии дизайна. Что, здесь мы просто перечислим несколько выдающихся:
а) исходное намерение разработки машины состоит в том, чтобы упростить производственный процесс на луче света и среднего размера H BEAM /T, повышение времени добавления значения и уменьшение времени с добавлением значений;
б) , как и органы в человеке, каждая подбодная сборка/ подразделение в машине имеет свое использование в идеальном размере, нет избыточных или или по размеру;
а) люди всегда занимают первое место в производственной промышленности;
б) Дизайн машины серии PHJ и ZHJ учитывает все детали по этому аспекту. Для получения подробной информации, пожалуйста, проверьте страницу продукта H Beam Machine;

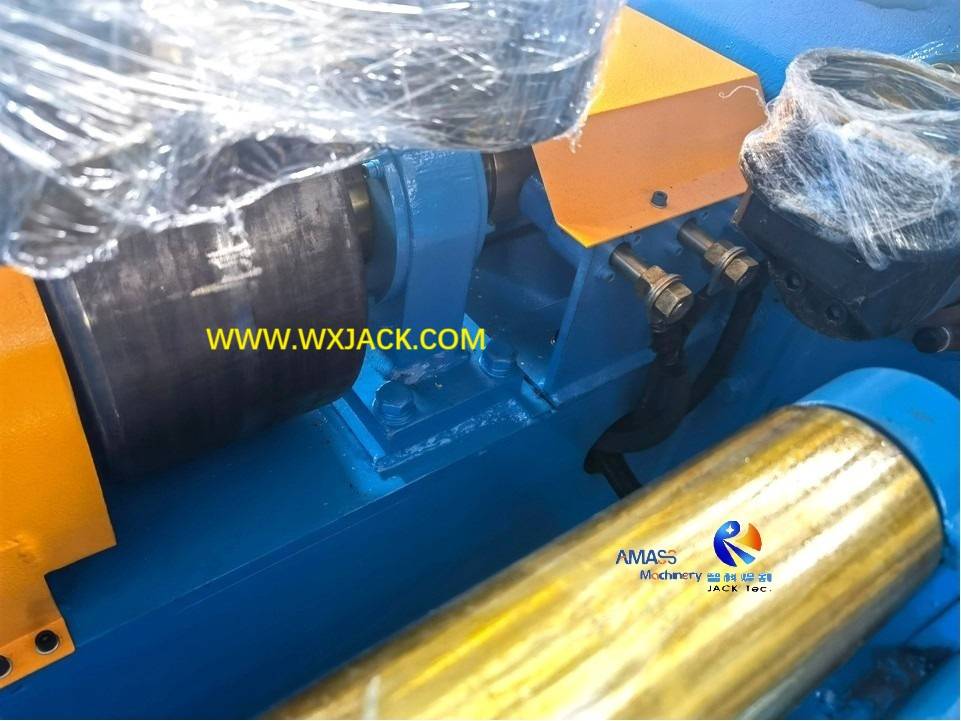

а) Проверьте 2 -й и 3 -й фотографии. Дизайн машины серии PHJ и ZHJ не только рассматривает общую совместимость, но и деликатесную в деталях. На прикрепленной 2 -й фотографии, которая была сделана на зоне сборки машины, разумные устройства для заземления/ фотоэлектрический лимит/ гаджет Mini-Uplift расположены, гарантируя безопасность/ точность процесса сборки;

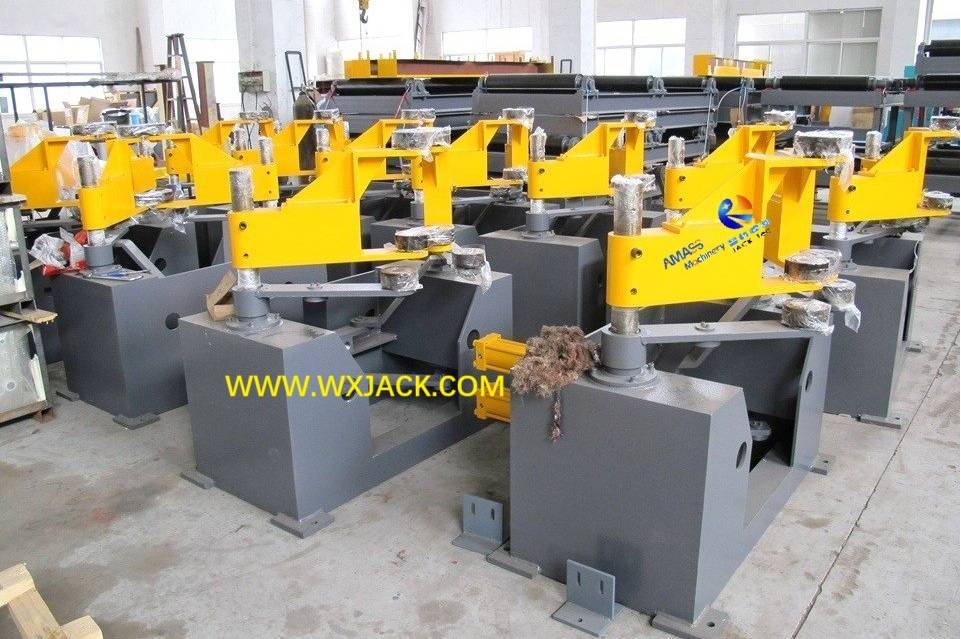

б) , как показано на прикрепленной 3 -й фотографии, конструкция на вытягивающей ящике стержня 3 в 1 нарисовании ссылки на бионику, которая работает как 'Claw ', чтобы захватить сырье во время подачи в машине;

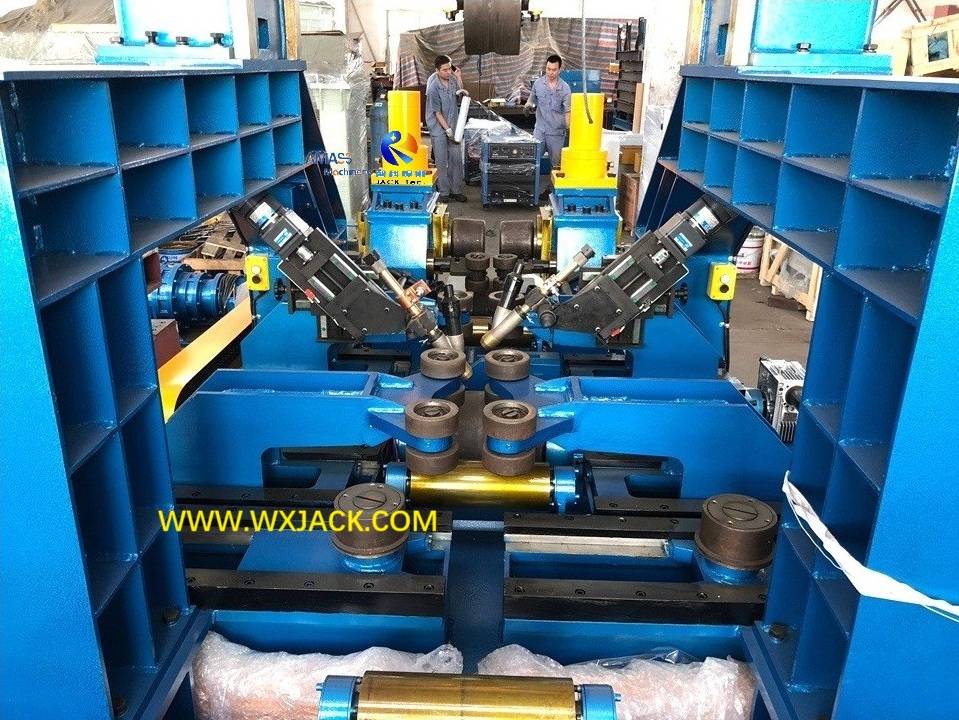

Прикрепленные 4 -й /5 -е /6 -й фотографии полностью демонстрируют, что при разработке машины Wuxi Jack PHJ и ZHJ 3 в 1 вертикальной сварной машине H Bead, помимо ее практичности, симметрия и эстетика также никогда не пропускаются, как по структуре, так и по сопоставлению цвета машины.
Технический параметр | PHJ 3 в 1 ч. |
H Лучаный сетевой размер | Высота: 200 ∼ 1500/ 1800/20000 мм; Толщина: 5 ∼ 30 мм |
H Beam Flance | Ширина: 200 ∼ 800 мм; Толщина: 6 ∼ 40 мм |
Заготовка (Сварка H луча) Длина | 3000 ∼ 15000 мм (по требованию клиента) |
Рабочая скорость сборки/ выпрямления сварки | 200–1200 мм/мин.; Рабочая скорость 500 ~ 700 мм/мин. Для заготовки толщины 10 ~ 12 мм (безразличный контроль инвертора, VFD) |
Сварка | Один проход Макса. Размер 8 ~ 12 мм |
Заготовка | Симметричная и асимметричная форма секции Сварка H Луч/ I BEAM/ T BEAM |
Машина Общее измерение (L × W × H) | 28m × 4M × 4,8 м |
Входной и выходной конвейер | 10 ~ 11 м длиной в 3 сегментах каждый; Один с двигателем, двумя последователями; Входной конвейер с 2 наборами гидравлических манипуляторов |
Режим вождения | Фланец и веб -выравнивание/ выпрямление/ выпрямление/ Выходной конвейер: гидравлический цилиндр |
Сварка режима | Одиночная дуга или двойная дуговая пила в плоском положении филе |
Спецификация гидравлической системы | Рабочее давление: 6 ~ 8 МПа; Драйвная сила: 4,4 кВт |
Основной мотор вождения | 5,5 кВт |
Фланец и веб -сборка | Один боковой гидравлический цилиндр, другой боковой ручной винопровод |
