Средний и большой размер общего назначения PR40 Сварка труб

1. Использование модели PR40 Средняя сварка сварки с большой пошлин:

1) Модель: PR40 - это больший размер ротатора сварки труб, для сварки на цилиндрических частях с диаметром

Φ 80 мм ~  φ 1200 мм;

2) ротатор труб PR40 для сварки имеет аналогичную структуру, степень свободы и принцип работы, как PR24;

3) Связанное оборудование с PR -серией Сварки Сварки:

а) Аналогично ' Окружную сварочную машину для трубы ' и ' Сборка трубы и сварочной машины ' , Это оборудование для трубки серии PR также используется для окружной сварки на трубе, деталях труб. Разница заключается в размерах и конкретной сварке технологии заготовки;

б) Технологическое оборудование обратного процесса сварки труб - это резка труб: ' Машина для резки трубы с ЧПУ '.

2. Технические характеристики модели PR40 Средний ротатор сварки сваркой труб:

В предыдущем разделе продукта модели PR24 мы даем спецификацию пирожного сварочного оборудования с точки зрения движения заготовки. Ниже приведены технические параметры продукта серии PR:

1) Крутящий момент движений в PR -серии Сварка Сварка:

Для PR40 среднего ротатора с большим рабочим трубкой,

а)   крутящий момент сварного момента сварной панели сварного шва составляет 3750N.M;

б)   крутящий момент на наклоне трубы заготовку составляет 7000 н.м;

2) Моторная мощность средней крупной сварки сварки:

Для среднего модельного оборудования для среднего размера PR40,

а) мощность заготовленного вращающегося двигателя составляет 750 Вт;

б) мощность мощности сварки сварки и трубы составляет 400 Вт;

C) и мощность двигателя сварного переворачивания вниз пресса составляет 200 Вт;

3) Проводящее устройство в ротаторе PR Series Serie Serie

а) для этой серии PR вниз пониженного хода оборудования проводящее устройство установлено на вращающемся блоке вращателя трубы, образуя проводящую цепь для проволоки сварки заземления;

б) Макс. Проводящий ток в таблице сварки может составлять до 1000a;

4) Наклонный (или качели) диапазон сварного переворота в ротаторе сварки труб:

Одним из пунктов для акцента, для PR40 среднего модельного оборудования для среднего размера, из -за его большого диаметра трубы/ трубки и локоть, диапазон наклона сварного переворота и труба/ локоть составляет -35 ° ~ +35 ° , по сравнению с -45 ° ~ +45 ° в инструменте малого среднего модели средней служебной службы.

3. Привод и трансмиссия в PR -серии Сварка Сварка:

На основании основных единиц автоматического оборудования серии PR мы выступаем на тему его диска и трансмиссии для сварного переворота:

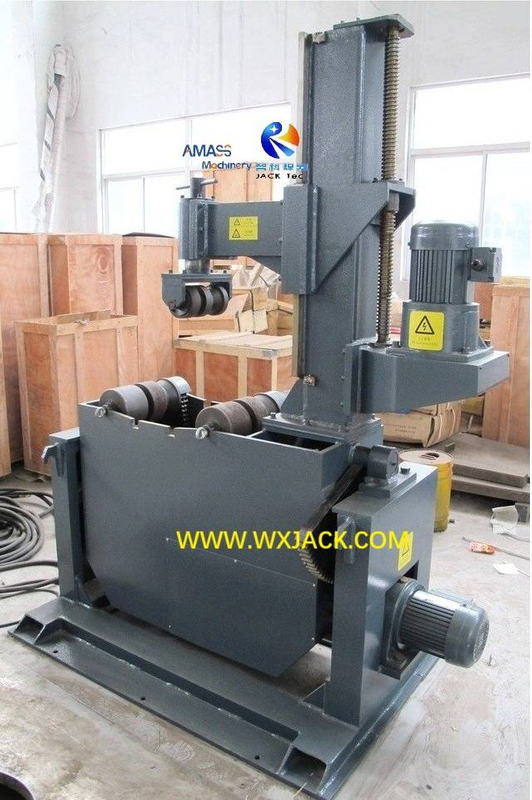

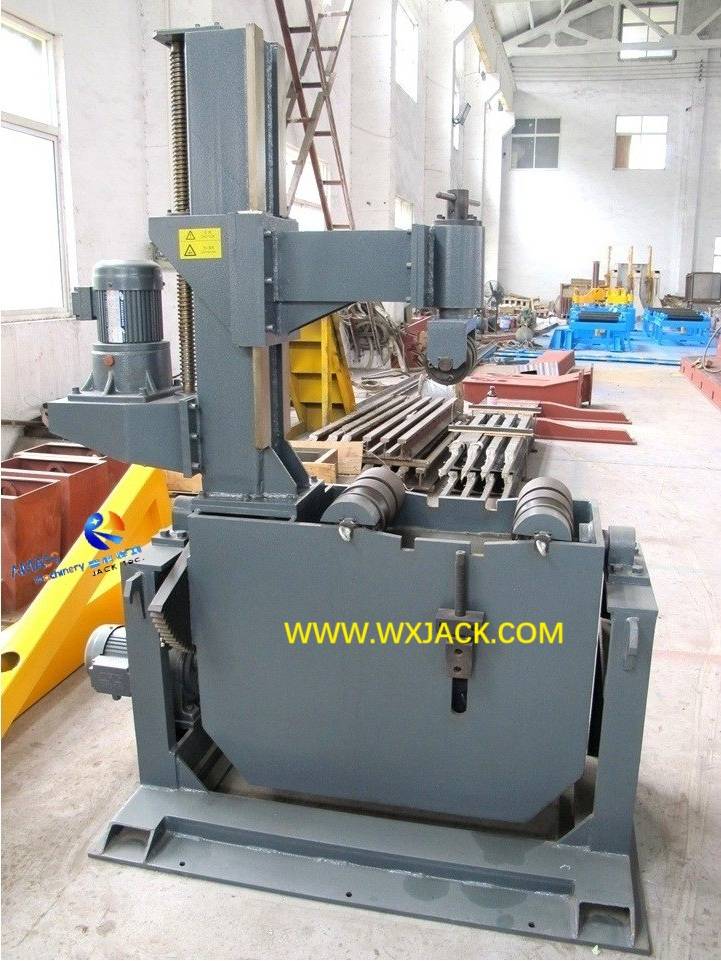

Для структуры Wuxi Jack PR40 модель электрического сварки поворота вращатора трубы, пожалуйста, проверьте ниже эскиза (PR24 одинаково, просто в меньшем размере: ( Рис.1 )

1) Возвращение (или вращение) трубы, трубки, локтя в сварке трубки:

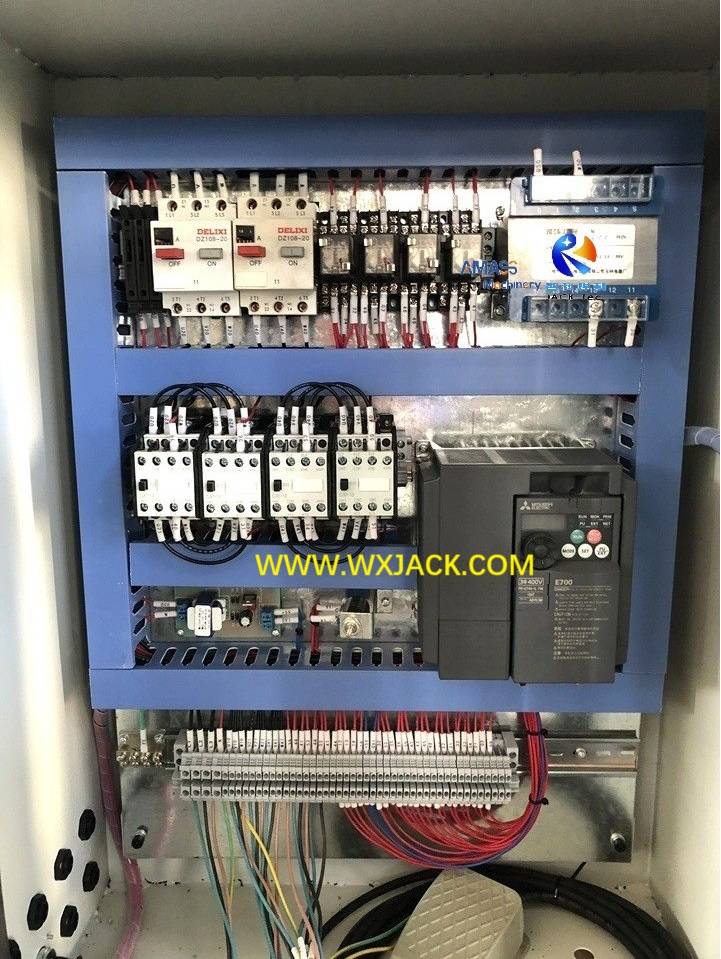

а)  вращающаяся скорость переворачиваемого сварного шва и заготовки, которая также является скоростью сварки на окружном шве, представляет собой VFD (переменная частота) и контролируется с помощью инвертора переменного тока;

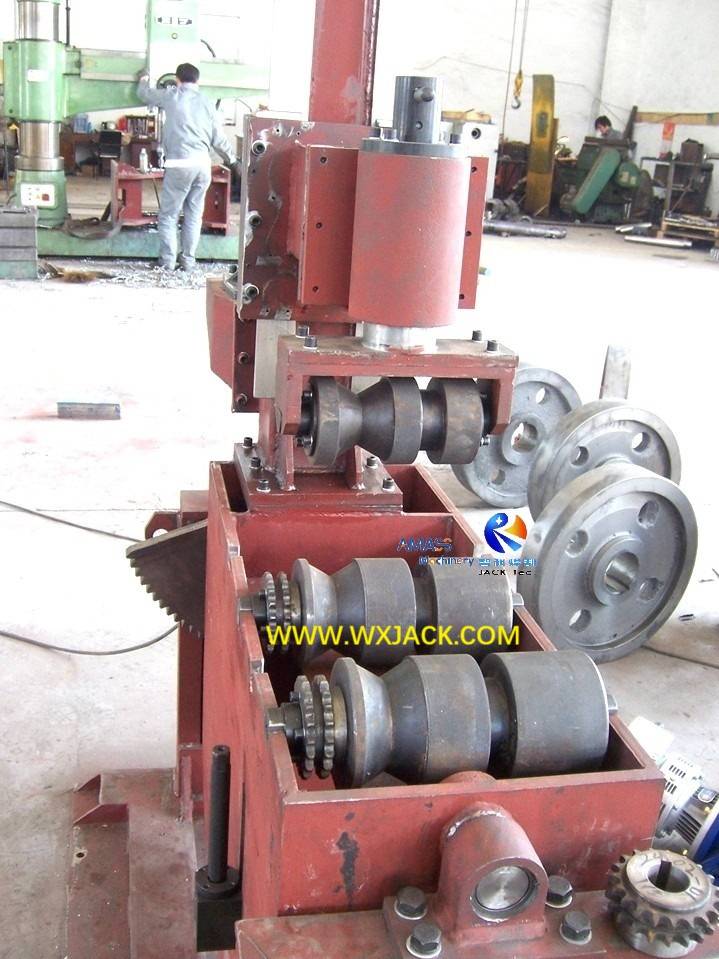

б) Цепь передачи в таблице сварки поворота: Мотор → Редактор передачи червя → цепь и звездочка → Два набора нижнего опорного рулона сварного шва → Восстание заготовки (или вращение);

2) Наклоните (или качели) сварки поворотного стола:

а) Он принят с помощью редуктора и имеет функцию торможения. Что означает, что сварная рулона и заготовка можно наклонить и или быть остановленными в любой точке его удара;

б) существуют ограниченные переключатели в экстремальных положениях наклона (или качания);

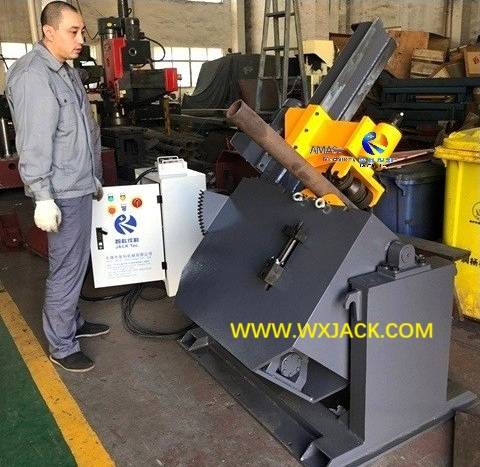

Качели (наклон) заготовки (труба) в оборудовании: ( Рис.2 )

C) Цепь передачи - мотор → Редактор передачи → шестерня → секторная передача → наклон заготовки (или качание);

3) Вниз при пресс -ударе сварного шва сварной шерсти:

а) вниз по поворотному рулону верхнего сварного шва приводится в движение двигателем и редуктором и передается с помощью свинцового винта и гайки;

б) в течение рабочего периода, свинцовый вин и гайки, раздвижной вал, движущийся вверх и вниз;

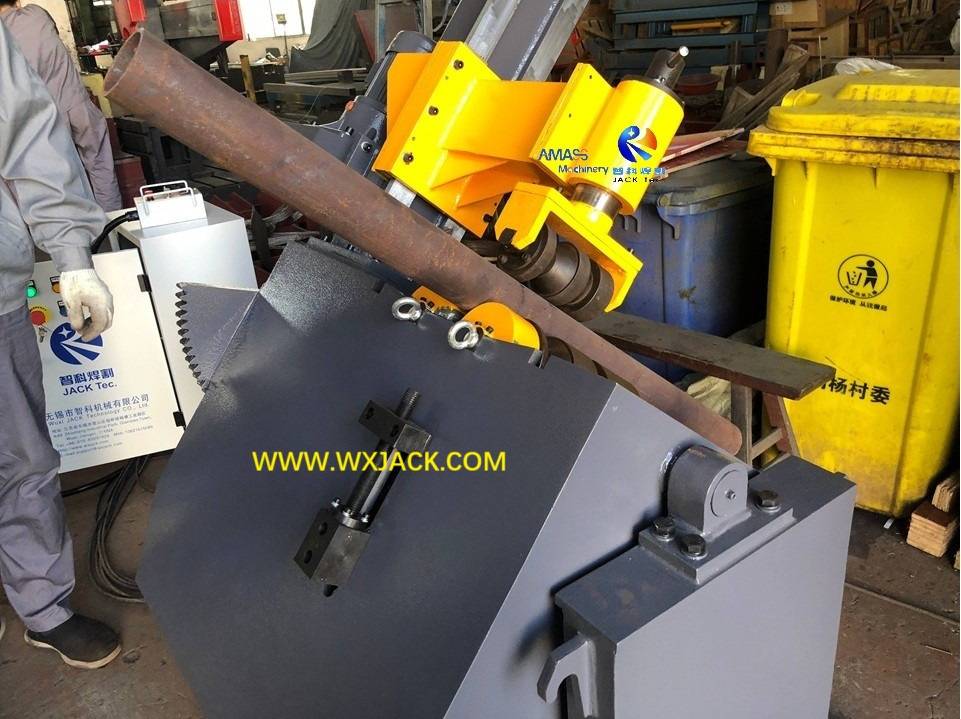

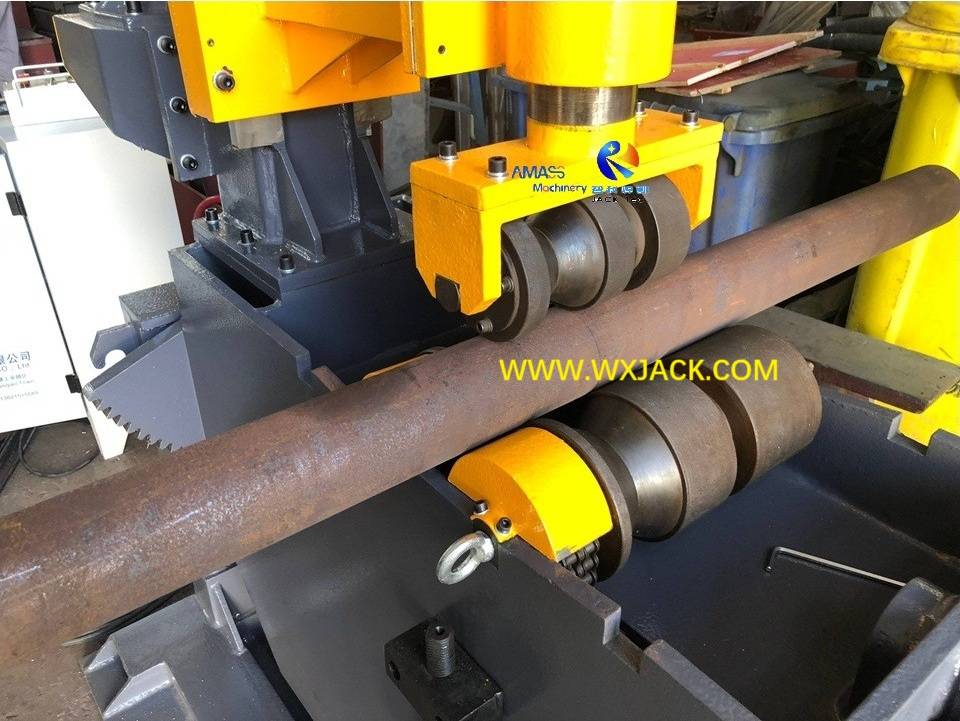

Нажатие вниз для твердого удержания на трубе: ( Рис.3 )

C) Нажапиющий сварной сварной сварной шерсть вниз находится на переднем конце скользящего вала. Таким образом, пресс -блок спускается к заготовке и поднимается, чтобы быть вдали от заготовки;

D) Раздвижный вал окружен в стационарном раздвижном кустах сварки.

4. Технические параметры модели PR40 Средняя средняя сварка сварки труб.

1)  С пониманием структуры серии PR Universal Pipe Swivd Suctind мы продолжим его эксплуатацию в следующем разделе продукта;

2) Ниже приведены технические характеристики модели PR40 Medium Harge Duty:
