штат: | |
---|---|
Количество: | |
Фон: это набор машины для выпрямления Asm200 Model Model Angle , которая была заказана и проверена на Wuxi Jack Workshop.
1) Возможности: в отличие от ASM63, ASM200 является самой большой моделью стандартной машины для выпрямления железа. Он используется для выпрямления вдоль деформации тяжелых угловых сталей. Самая большая спецификация угловой стали (то же самое название заготовки: L сталь/ угол железа/ угла на угле), который может быть обработан в этой машине для выпрямления угла, составляет 200x 200 x 16 мм. Заготовки обеих равных сторон и неравных сторон могут быть выпрямлены с помощью этой машины:
Большая угловая сталь выпрямлялась из модельной машины Wuxi Jack ASM200 : ( Рис.1 )
2) Характеристика структуры: как идентифицировать ASM200 (и ASM160, который является еще одной большой моделью оборудования), из других моделей машины выпрямляемого угла в серии ASM? Помимо большего размера основного корпуса машины, наиболее заметным несоответствием ASM200 (и ASM160) является движущий способ выпрямления вниз по регулировке роликов вниз: как вы можете найти из прикрепленной первой фотографии и ниже маленькой фотографии, из -за тяжелой силы, которая вовлечена в ручную работу, не может достичь этой цели, во время работы этой тяжелой машины для выхода на угла на углах, а не в 5 частях. повернут вручную, как в случае малых и средних размеров машины, чтобы иметь угловые задания по выпрямению стали на более мелких моделях машины:
5 комплектов двигателей переменного тока и редукторов, установленных на вершине Wuxi Jack ASM200 Основная рама модели: ( Рис.2 )
Выпрямление вдоль корпуса направления длины заготовки, является основной работой этих серий высокоскоростных стальных стальных машин. Что касается его принципа выпрямления, пожалуйста, проверьте прикрепленные 2 -й /3 -й /4 -й картины и прикрепленное видео для получения дополнительной информации:
В основном корпусе машины есть полная полость. В полости вдоль углового направления прохождения стали, проверяя поперечное сечение полости, вы можете увидеть один ряд верхнего положения, собранного выпрямляющими роликами (с выпуклой поверхностью) и один ряд выпрямляющих нижних роликов (с вогнутой поверхностью):

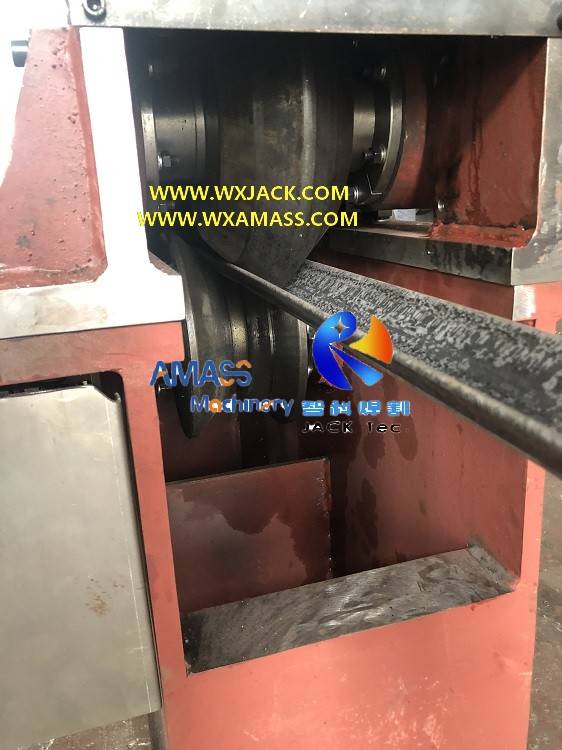

Боковой вид на пару вверх и нижний положение (выпуклый и вогнутый) выпрямляющие ролики в полости: ( Рис.3 )
а) во время операции выпрямления стали в свернутой угле стали в машине серии ASM, в процессе движения вперед от свернутой угловой стали, с нажатием, генерируемой между верхними и нижними положениями, выпрямляющими ролики вместе, деформированная угловая сталь будет выпрямлена вместе с его движением вперед;
б) Таким образом, исходная заготовка продольного деформированного угла завернута подается в универсальный угол стальной стальной машины и отправляется в форме выпрямленной угловой стали:
в) Принцип теории выпрямления и структура машины Wuxi Jack ASM: ( Рис.4 )
а) В зависимости от размера угла утюжных утюгов, которые будут выпрямлены, что соответствует модели машины, пары выпрямления верхнего и нижнего выпрямления также различаются по размеру и интервалу, а также необходимый нисходящий ход для выпрямления и нажатия силы;
б) Вот почему '' Управление Rollers Interval 'является одним из параметров этих универсальных угловых машин выпрямления железа. Для процесса выпрямления автоматической операции выпрямления угла стали на машине моделей ASM, пожалуйста, проверьте прикрепленное видео при вводе в эксплуатацию ASM200 на объекте Wuxi Jack;

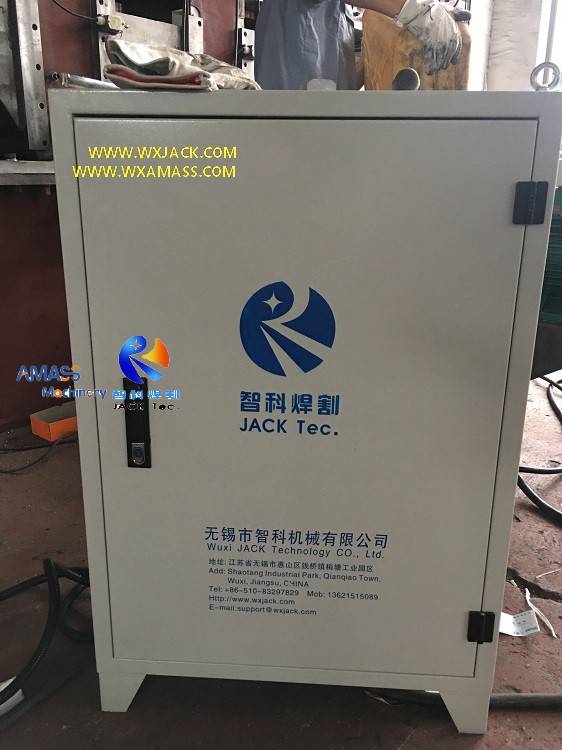

а) прикрепленные 5 -й и 6 -й фотографии показывают конвейер и управляющий плату машины соответственно;
б) для получения дополнительной информации о фоне и преимуществу оборудования серии ASM, пожалуйста, проверьте раздел продукта ' Высокая точная автоматическая длина направления угла на угла стальной сталиной машины ';
C) для работы оборудования серии ASM, пожалуйста, проверьте раздел продукта ' Model Machine ASM130 для выпрямления угла стали ';
D) для понимания структуры оборудования серии ASM, пожалуйста, проверьте раздел продукта ' Model Machine ASM160 для выпрямления угла стали '.
Модель Технический параметр | ASM200 Angle Steel Steelling Machine |
Мин Поперечный размер Угловая сталь (мм) | 60 × 60 × 5 |
Максимум Поперечный размер Угловая сталь (мм) | 200 × 200 × 16 |
Максимум Длина угловой стали (мм) | 12000 (может быть специально сделано) |
Угольная стальная скорость выпрямления (мм/мин.) | 6000 |
Установка интервала роликов (мм) | 697 |
Длина входного конвейера (мм) | 5800 (или назначен клиентом) |
Длина выходного конвейера (мм) | 5800 (или назначен клиентом) |
