Как можно найти из 1ул Фото, интегральная функция PHJ20 H Beam Сварка, или три в одной сварке T -лучевой машине, является самой высокой моделью в машине изготовления луча серии H PHJ, на общей высоте 5,1 млн.
1) 1ул На фото показывается набор машины для выпрямления сварки сварки сварки PHJ20 H в районе ввода в эксплуатацию Wuxi Jack. Передняя сторона основной рамы машины - его выпрямляющий блок;
2) PHJ20 Три в одном H Bead Сварочной машине имеет нисходящую совместимость с машиной изготовления луча PHJ15 и PHJ18 H, которая может создавать все заготовки PHJ15/18, но не наоборот: Отдельная заготовка, которая может быть произведена из PHJ20 Fit Up Full H Beam.;
3) PHJ Series Three in One H Beam Сварочная машина также может быть применена в качестве автоматической сварочной машины T -луча, с половиной времени цикла в качестве производства HEM: HEM:
4) При оценке элементов стальной конструкции H Beam, разница и связь между "Heavy Duty " и "Большой размер ", а также когда выбирать H Beam Production Line, когда выбрать машину для выпрямления сварки сварки луча серии H PHJ, обсуждалась на странице продукта H Луч, пожалуйста, проверьте;
5) Одним словом, в поле сварки сварки малого и среднего. H Луч затопленная дуговая машина сварки, плюс один набор машины для выпрямления луча YTJ50 H;
6) Просто посмотрите на машину для выпрямления сварки сварки сварки PHJ20 H, она имеет очень атмосферный вид и разумную структуру.
1) 2н.д. На рисунке показан затопленный процесс сварки дуги в этом три в одном H Bead Swing Machine. Это основная и важная работа машины. Чтобы получить оптимальное качество сварки и защитить сварку факела, Сварные факелы имеют два уровня системы регулировки положения: Сначала с помощью моторного привода D.C. 45 ° косых кронштейнов; Второй (тонкая настройка) посредством ручного приводимого поперечного стекла как горизонного, так и вертикального направления. Пожалуйста, проверьте ниже:

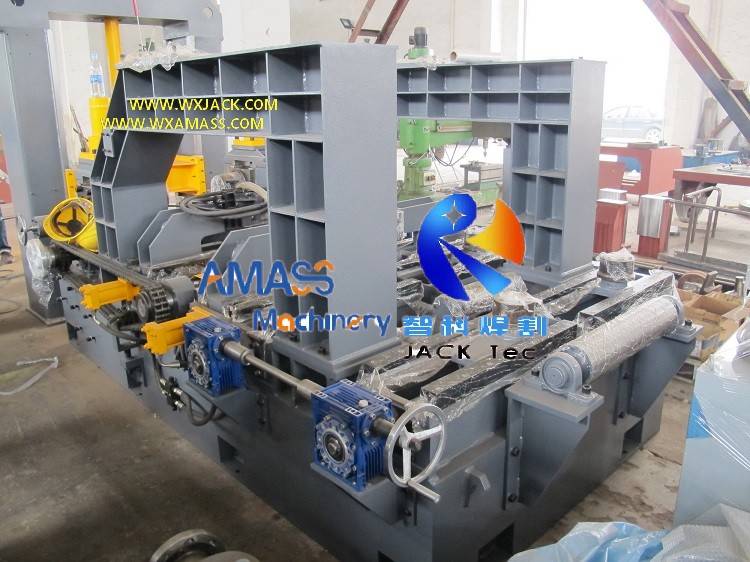

2) С годами накопления Wuxi Jack полностью внимательно следит не только о общей структуре и принципе, но и с подробностями работы сварки H Beam MachineАнкет Пожалуйста, проверьте 3rd. изображение в качестве примера. Это взято на секции заземления для сборки и сварочного заземления. Прямо за сборщиком ролика, есть небольшой гидравлический подразделение,
а) Во -первых, для фланцев и паутины длинной длины и небольшой толщины (5 ~ 6 мм), когда отправляется в машину изготовления луча H, его легко опустить из -за недостаточной жесткости. К этому времени этот гидравлический механизм поднимется, поддерживая опускаемую заготовку;
б) Во-вторых, боковая сторона этого механизма может быть использована для выравнивания фланца и веб-сайта во время его подачи.
Для этого PHJ20 три в одном H Bead Weling Machine (Team Weling Machine):
Технический параметр | Интегральная функция PHJ20 H Beam Сварочная машина |
Диапазон высоты веб -сайта | 200 ∼ 2000 мм |
Диапазон толщины Интернета | 5 ∼ 30 мм |
Диапазон ширины фланца | 200 ∼ 800 мм |
Диапазон толщины фланца | 6 ∼ 40 мм |
Заготовка (Сварка H Луч) Длина | 3000 ∼ 15 000 мм (Can быть изготовленным на заказ) |
Рабочая скорость Сборка/ сварка/ Выпрямление | 200 ∼1200 мм/мин. для лучшего качества (Безумно, Переменный частотный диск) |
Высота одного прохода Сварка | 8 ~ 12 мм |
Количество сварочного прохода | Один раз |
Заготовка (сварка H Beam/ T BEAM) Поперечное сечение | Симметричный и Асимметричная форма секции |
Машина общее измерение (L × w × h) | 28m × 4M × 5,1 м |
Конвейер PHJ20 Три в одном H Луч Сварочный аппарат | Вход и Вывод по 11 м длиной каждый , 3 сегмента каждый; Одно вождение, два последователя Входной конвейер с 3 подходами вытягивающей коробки |
Режим вождения | Сборка/ Выпрямление: гидравлические цилиндры |
Сварка режима | Одиночная дуга или Двойная дуговая пила (погруженная дуговая сварка, 2.5/3/4 мм Сварка диаметра) в плоском положении филе |
Оператор | 1 ~ 1,5 (1,5 означает поддержку неполный рабочий день) |
