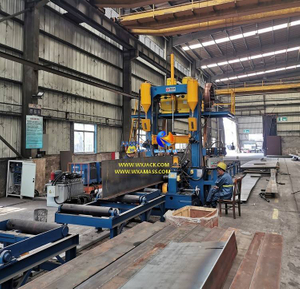

Технические характеристики интегральной машины для правки и сварки двутавровой балки серии PHJ 3 в 1:
1) Из названия этого раздела продукции мы узнаем особенности заготовок, поставляемых с помощью сварочной машины для изготовления двутавровых балок серии PHJ:
2) Сварка двутавровой балки как симметричного, так и асимметричного сечения;

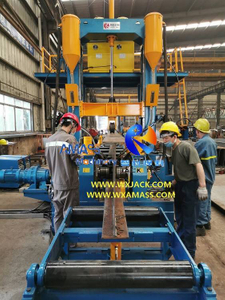

3) Пожалуйста, проверьте прикрепленный 6й картинка для сравнения PHJ и ZHJ Вертикальный сварочный аппарат двутавровой балки (Сварочный аппарат для балок 3 в 1).
А. Преимущества машины для изготовления двутавровых балок серии PHJ 3 в 1, позволяющей обрабатывать оба типа заготовок:
1. Определение на Симметричное и асимметричное поперечное сечение двутавровой балки по моделям PHJ Сварочный аппарат для балок 3 в 1:
1)'Симметричный» и «Асимметричный» относятся к сборка двух полок и одной стенки в двутавровой балке, при которой два стыка между стенкой и каждой полкой находятся/не находятся в средней точке полки:
Симметричное» и «Асимметричное» сечение двутавровой балки серии PHJ. Интегральная машина для выпрямления и сварки двутавровой балки: (Рисунок 1)
2) Объем применения двух типов двутавровой балки от сварочной машины для изготовления двутавровой балки:
а) In практическое использование, большая часть сварной двутавровой балки имеет симметричное поперечное сечение, на долю которого приходится более 70% ~ 80%, в зависимости от конкретных стран/регионов/проектов);
б) Именно по этой причине мы разрабатываем серию ZHJ. Аппарат для сварки двутавровых балок со встроенной функцией, на базе оборудования для сварки балок HT серии PHJ;
в) Особенно в настоящее время в Китае машина для изготовления двутавровых балок серии ZHJ занимает все большую долю рынка;
2. Это также основное различие между машинами для изготовления двутавровых балок серии PHJ и серии ZHJ с точки зрения клиента или применения..Вертикальный сварочный аппарат для двутавровой балки серии ZHJ может производить только симметричную сварку двутавровых и тавровых балок, тогда как аппарат для вертикальной сварки двутавровых балок серии PHJ может производить обе сварки. симметричные и асимметричные;
3. Сравнение рабочего пути сборочного узла между сериями ZHJ и сериями PHJ Интегральная машина для правки и сварки двутавровой балки:
С точки зрения оператора и дизайнера, разница между машинами для изготовления двутавровых балок серии PHJ и серии ZHJ заключается в следующем: способ выравнивания фланца и стенки:
1) Это причина Почему машина для сварки балок 3 в 1 серии PHJ (оборудование для сварки балок 3 в 1) способна поставлять асимметричные заготовки:
2) Окончательная сборка (точное выравнивание) фланцев и стенки осуществляется в соответствии с рабочими правилами. односторонний гидравлический приводг, ручной маховик противоположной стороны;

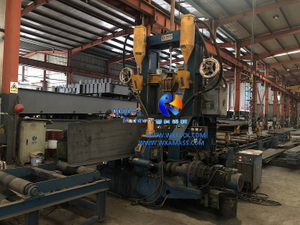

3) Как показано в прикрепил 2nd и 3р-д фото. На фотографиях четко видно продемонстрировать на маховиках для поворота выравнивающих роликов полок и стенки соответственно в аппарате для сварки двутавровых балок.(Два маховика развернуты с обеих сторон Интегральная машина для выпрямления и сварки двутавровой балки).Как видно из 2 фото, для экономии усилий в процессе поворота каждый из маховиков снабжен 2 комплектами ручных редукторов;
4) Маховики для включения выравнивающих роликов фланцев и масляные цилиндры для привода выравнивателей.Ролики полотна установлены в шахматном порядке с обеих сторон машины для изготовления сварных двутавровых балок.
Б. Сварочная продукция интегральной машины для выпрямления двутавровой балки серии PHJ:
1. 4й на прилагаемом изображении запечатлен момент сварки Т-образной балки, произведенной в Машина для сварки двутавровых балок серии PHJ.Это незавершенное производство (НЗП) по изготовлению сварной двутавровой балки, а также конечный продукт сварки тавровой балки;
2. В этом смысле машина для изготовления двутавровых балок 3 в 1 также представляет собой комплект вертикального сварочного аппарата для сварки двутавровых балок (оборудование для сварки двутавровых балок 3 в 1), производительность которого в два раза выше по сравнению с производством сварки двутавровой балки (требуется только один цикл операции протягивания). необходим в аппарате для сварки вертикальной двутавровой балки по сравнению с двумя проходами при сварке двутавровой балки);
3) Как видно на рисунке, главный прижимной ролик имеет вогнутый ободок с круговой прорезью по средней линии.Это предназначено для совершенствования сопряжения со стенкой во время сварки Т-образной балки в сварочном аппарате для двутавровой балки (оборудование для сварки Т-балки).
Характеристики заготовок машины для изготовления двутавровых балок моделей PHJ 3 в 1: (Рисунок 1)
3. Технические параметры PHJ20 Вертикальный сварочный аппарат для двутавровой балки:
Ниже приведены технические характеристики машины для изготовления двутавровых балок модели PHJ20 3 в 1:
Технический параметр | PHJ20 Интегральная машина для выпрямления и сварки двутавровой балки |
Высота веб-сайта | 200 ∼ 2000 мм |
Толщина полотна | 5 ~ 30 мм |
Ширина фланца | 200 ∼ 800 мм (отличается от ZHJ) |
Толщина фланца | 6 ~ 40 мм |
Длина заготовки (сварная двутавровая балка) | 3 ~ 15 м (может быть изготовлено по специальному заказу) |
Рабочая скорость сборки/сварки, выпрямления | Рекомендуемая скорость: 0,2~1,2 м/мин. （Частотно-регулируемый привод） |
Высота однопроходного сварного шва | 8~12 мм |
Поперечное сечение заготовки (сварная двутавровая балка) | Симметричное и асимметричное фланцевое соединение с перемычкой |
Габаритные размеры машины (Д×Ш×В) | 28м × 4м × 5,1 м |
Конвейер | Вход и выход длиной 10–11 м каждый. по 3 сегмента каждый; Один водитель, двое бездельников; Выходной конвейер имеет функцию подъема. |
Режим вождения | Сборка/ Выпрямление: Гидравлические цилиндры; Сварка: Электрический двигатель |
Режим сварки | Однодуговая сварка SAW (дуговая сварка под флюсом, Сварочная проволока диаметром 2,5/3/4 мм) в плоском положении углового шва |
Оператор | 1 ~ 1,5 (1,5 означает поддержку неполный рабочий день) |
