Средний размер ZHJ18 Модель 3 в 1 машине сварщика пучка TI

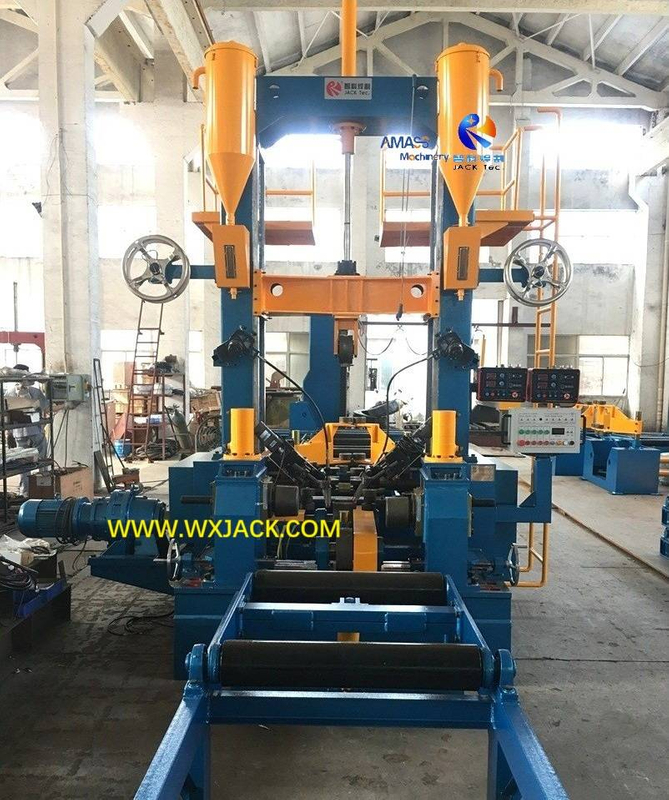

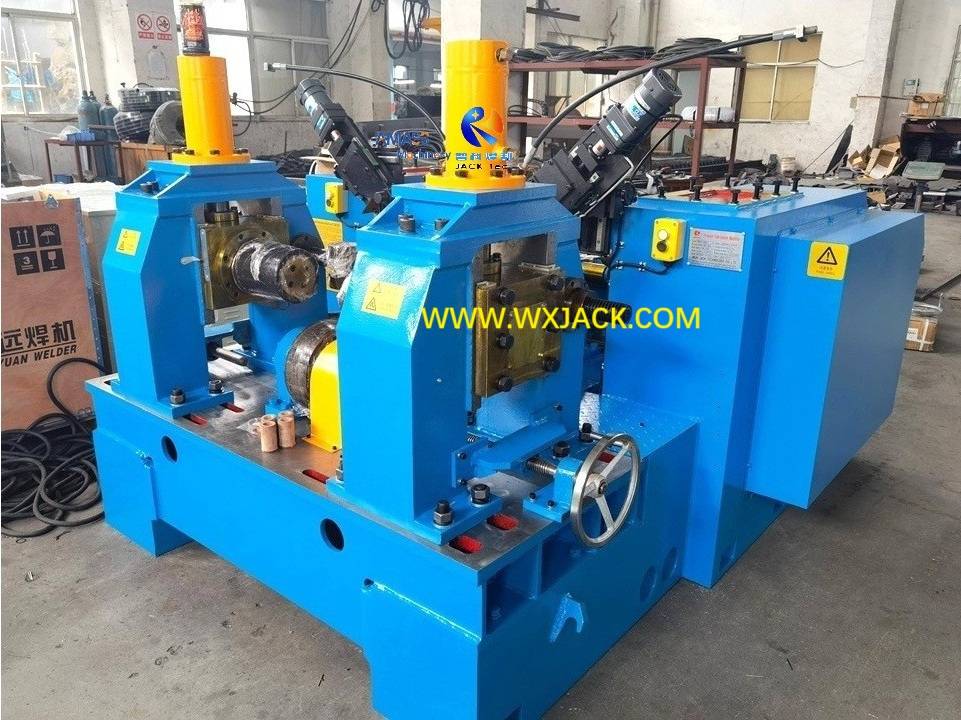

Прикрепленная мастер -картинка (первая фотография) представляет собой набор Wuxi -разъем, разработанный и созданный модель ZHJ18 интегрированной функции пилы сварки, 3 в 1 I I Beam Machine . Фотография была сделана на передней стороне, которая закончена пучка/ я, идущая сторона машины.

A.    Применение и основные технические функции ZHJ18 Model 3 в 1 I BEAR SWIND MACHING:

1.      Выход:

1)       ZHJ18 - это модель среднего размера в ZHJ Series 3 в машине сварщика 1 T для получения сварного I Beam, для производства сварного T -луча/ I Beam макс. Высота веб -высоты 1800 мм:

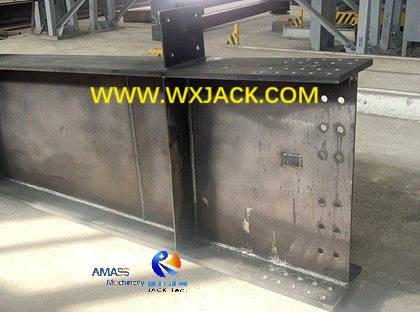

2)       Построенный сваренный I Луч, изготовленный из машины Wuxi Jack Zhj18, на русском заводе клиентов:  ( Рис.1 )

2.      Доля рынка:

Модель ZHJ18 не занимает наибольшую долю применения. Наиболее обширной выбранной моделью является модель ZHJ15, потому что сваренный I Beam/ T Beam с высотой веб -сайта до 1500 мм является наиболее популярным используемым размером сырья в конструкции стальной конструкции, в то время как I BEAM и TEM с высотой веб -сайта 1800 мм ( Соответствует модели ZHJ18 и 2000 мм (соответствует модели ZHJ20) только для меньшинства заданий большого размера;

3.       I Принцип сборочного балка в 3 в 1 т.

В разделе продукта 'PHJ20 симметричный и асимметричный ' мы обсудили о значительной неравенстве между PHJ и ZHJ Series 3 в  машине сварщика 1 T, с точки зрения заготовки/ работы (фланце и веб -выравнивание), а также структура машины Полем Давайте проведем краткий обзор, который:

1) В       интегральной функции серии PHJ 3 в обратной машине для сварной сварки 1 I , выравнивание на фланце с Интернетом реализовано с рабочим режимом одного бокового гидравлического привода и противоположной стороны с ручным ручным колесом:

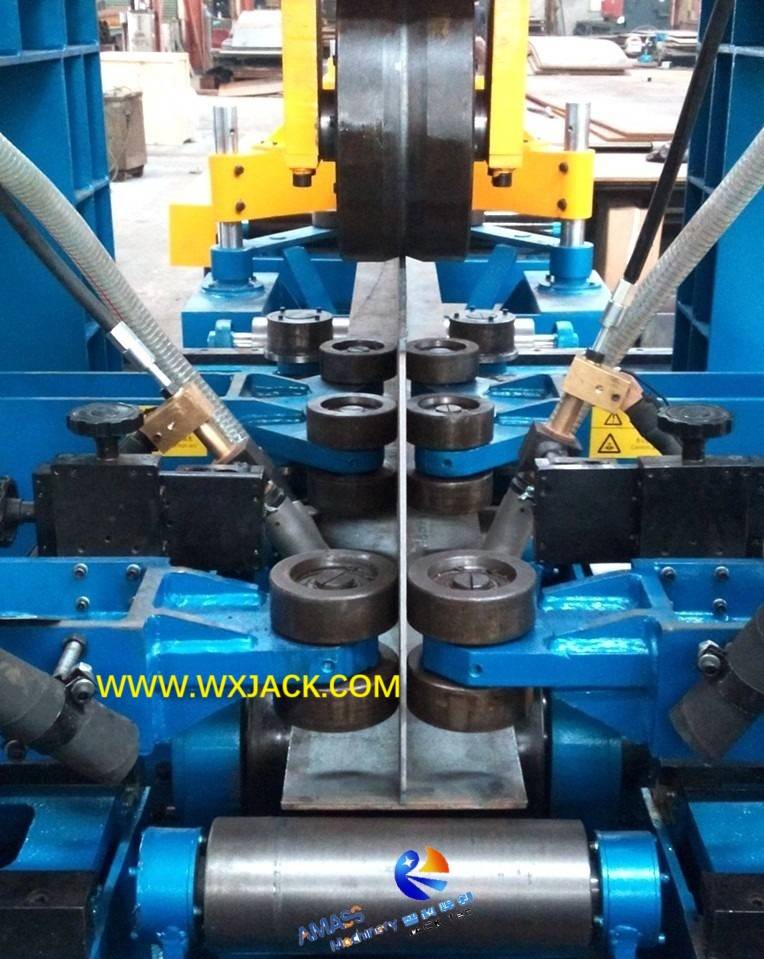

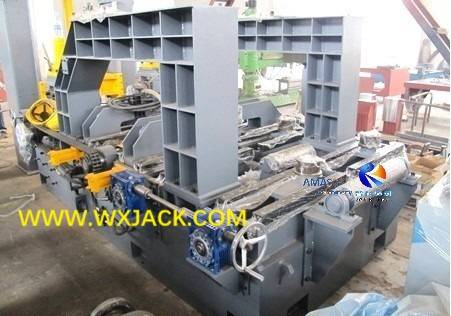

Боковой вид на сборочной секции Wuxi Jack PHJ Models 3 в 1 I I Beam Machine: ( Рис.2 )

2)       Сравнительно, в оборудовании серии ZHJ , фланцевые фланцы TEAM и I и веб -выравнивание выполняются в виде обеих сторон в фазовом положении и зажимах , приводящих гидравлические цилиндры и руководствуясь движущимися горизонтальными направляющими валами:

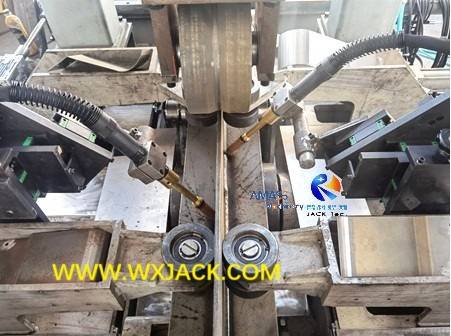

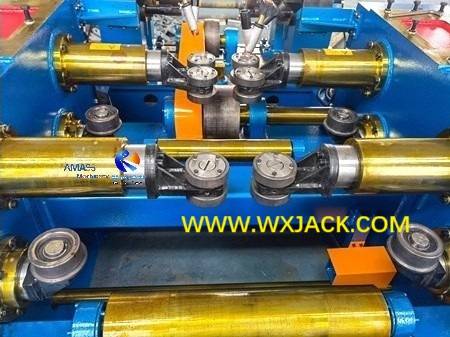

Вертикальный вид ближнего расстояния при автоматической симметричной сборке моделей ZHJ:  ( Рис.3 )

4.       Запуск видео:

1)       Пожалуйста, проверьте прикрепленное видео о Wuxi Jack ZHJ18 Model 3 в 1 T BEAM СВОЙСТВУЮЩИЙ СВОЙСТВУ: В видео эксцентричные ролики выравнивания все еще не установлены, только их руководящие валы. Мы можем видеть, что есть 2 пары руководящих валов (в верхнем месте) для руководства роликами выравнивания сети и 2 пары руководящих валов (в нижнем месте) для руководящих роликов выравнивания фланца;

2)       Приводящиеся в нефтяные цилиндры, эти руководящие валы синхронно движутся друг к другу в каждой паре. И можно себе представить, с выравниванием роликов, установленных на терминале этих руководящих валов, эти ролики выравнивания будут расположены и автоматически собирают фланец и сеть в фазе. Это объясняет основную разницу в точной сборке, реализованной между серией Wuxi Jack Zhj и PHJ Series 3 в мочевой машине BEAM I.

B.     Сварная операция ZHJ18 Модель 3 в 1 T BEAR WEALDING:

1.       Интегрированный бег: прикрепленное 2 ^-й изображение показывает мгновение с сборки/ сварки/ выпрямления, выполняемого в наборе модели 3 модели 3 Wuxi ZHJ18 в машине сварщика 1 T. Три шага выполняются одновременно в практической ежедневной работе, что мы можем разделить только три шага и провести анализ на нем во время процесса установки и проверки, как это имеет место с прикрепленным видео:

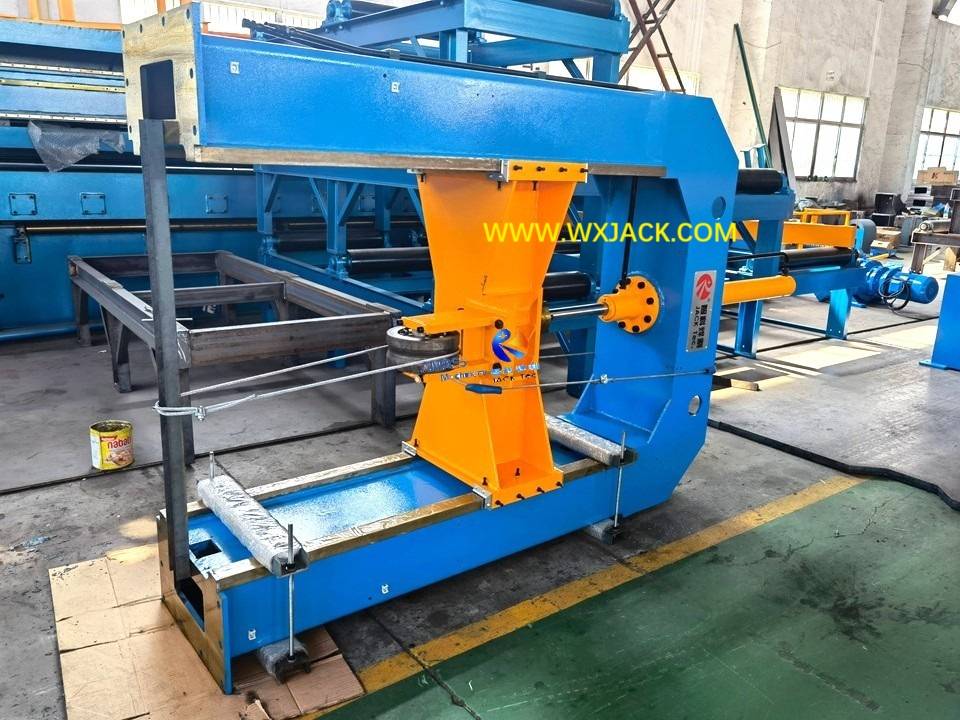

Вертикальный взгляд на момент ввода в эксплуатацию модели Wuxi Jack Zhj18:  ( Рис.4 )

2.       Режимы сварки в ZHJ Series 3 в 1 T BEAR GEALDER MACHINE:

В зависимости от диапазона толщины фланца и Интернета, существует 2 основных типа сварки:

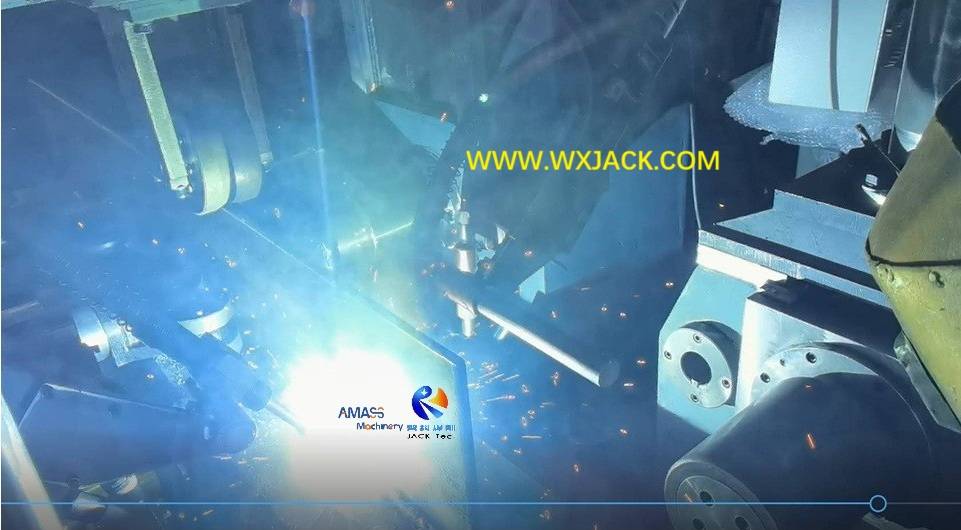

1)  Пила: погруженная дуговая сварка, которая занимает более 90% операции сварки в T -луче и изготовлении пучка для получения средней до толстой пластины I и T Beam: ( Рис.5 )

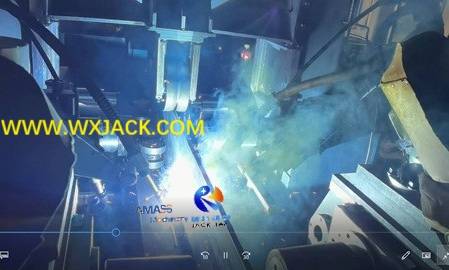

2)  Сварка ₂ : требует менее 10% применения в сварке стальной конструкции, для изготовления тонких пластинчатых заготовков, с высокой прочностью: ( Рис.6 )

Прикрепленные 3 ^-й и 4 ^-й фотографии делают сварочный шов и сварочный момент пилы и CO ₂ соответственно в этой машине сварной сварной сварки 3 в 1 I;

3.       Манипулятор гидравлического привода: прикрепленная 4 ^{-часовая} картина представляет собой съемку близкого расстояния на руке машины (манипулятор гидравлического привода или вытягивающие ящики для стержней), развернутая вдоль входного конвейера машины. Они служат предварительным подгонком фланца и паутины во время его подачи в машину:

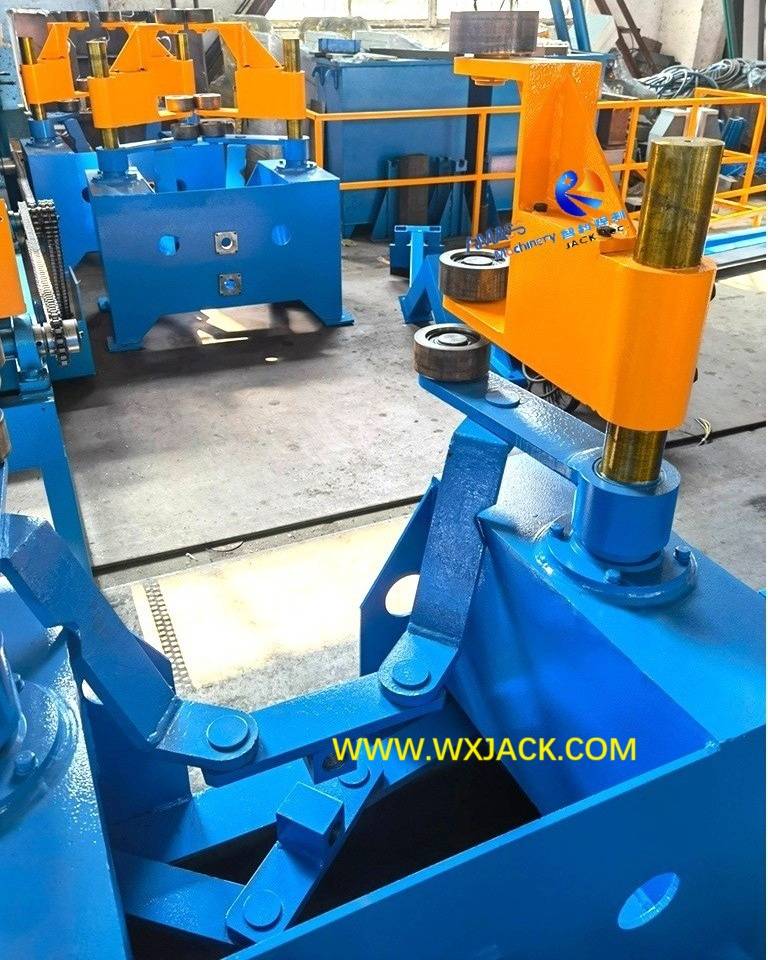

Группы гидравлического привода, вытягивающие ящики для стержней в магазине рисования Wuxi Jack:  ( Рис.7 )

C.     Технические параметры ZHJ18 Model 3 в машине сварщика 1 T 1 T:
