Машина для изготовления двутавровых балок PHJ15 «три в одном» для сварки балок

Рабочий феномен Wuxi JACK  Машина для изготовления балок 3 в 1:

На прикрепленном основном изображении (первом) показаны рабочие моменты машины для изготовления двутавровых балок Wuxi JACK PHJ15 модели 3 в 1, работающей на площадке клиента.

А. Задача машины для правки сварных швов двутавровой балки PHJ15 и ее выполнение:

1. От Т-образной балки к двутавровой балке в сварочном аппарате для сварки двутавровых балок со интегральной функцией PHJ15:

На основном изображении показано начало второго этапа операции изготовления одной детали сварной двутавровой балки в этом вертикальном сварочном аппарате для двутавровой балки (машина для сварки двутавровых балок):

1) По завершении сварки Т-образной балки вторая часть фланца поднимается на незавершенную заготовку вдоль входного конвейера встроенного аппарата для сварки двутавровых балок;

2) Таким образом, изготовленная Т-образная балка превратится в окончательную конструкцию двутавровой балки;

3) Затем заготовка WIP (незавершенное производство) будет повторять шаги, выполненные в первом раунде сварки Т-образной балки на сварочном аппарате для сварки балок 3 в 1:

а) Полки и стенка cосвещаются и позиционируются с помощью узлов выравнивания с гидроприводом;

б)  По тому же маршруту, который выполняется в аппарате для вертикальной двутавровой сварки, рабочая часть сваривается с помощью системы SAW (дуговая сварка под флюсом);

в) И в то же время быть выпрямленным сразу после сварки SAW;

 Благодаря этим вышеупомянутым однопоточным этапам изготовление одной детали сварки двутавровой балки завершается на машине для изготовления двутавровой балки со встроенной функцией PHJ15;

2.   Одно оборудование как машина для сварки балок 3 в 1 Т, так и  3 в 1 час  Сварочный аппарат для балок:

1) Следовательно, из вышеперечисленных шагов мы можем сделать вывод, что вертикальный сварочный аппарат для сварки двутавровых балок PHJ15 (название возникло из-за того, что в этом сварочном аппарате для сварки двутавровых балок сварка двутавровых балок осуществляется в вертикальном положении). Машина)  также может применяться в качестве сварочного аппарата Т-образной балки;

2) Это показано на прилагаемом втором изображении: Набор зеленых цветов.Сварочная машина для Т-образной балки olor доставляет кусок сварной Т-образной балки;

3) Два оборудования на первой и второй прилагаемых фотографиях имеют одинаковую конструкцию и принцип работы и могут быть заменены для изготовления либо сварки двутавровой балки, либо сварки тавровой балки:

Завершено изготовление сварочной Т-образной балки на сварочном аппарате Wuxi JACK 3 в 1 Т-балке: (Рисунок 1)

От Т-образной балки до H-балки в одном наборе Wuxi JACK 3 в сварочном аппарате H-балки 1: (Рис.2  )

Б. Механическое основание интегрированного автоматического аппарата для сварки двутавровых балок PHJ15:

1.   Важность и конструкция механической основной рамы машины для правки сварных швов в сборе с двутавровой балкой 3 в 1:

1) Значение: Базовая кровать является основой серии PHJ. Интегральная автоматическая машина для сварки двутавровых балок (Машина для сварки балок 3 в 1 Т);

2) Формирование:  Механическая станина, собранная с помощью U-образного портала, представляет собой основной корпус машины для изготовления двутавровых балок 3 в 1;

3)  Пожалуйста, проверьте прикрепленный файл 3^р-д и 4^й фотографии и фотографии ниже, на основании кровати и собранном основном корпусе тМашина для выпрямления сварных швов в сборе двутавровой балки серии PHJ соответственно:

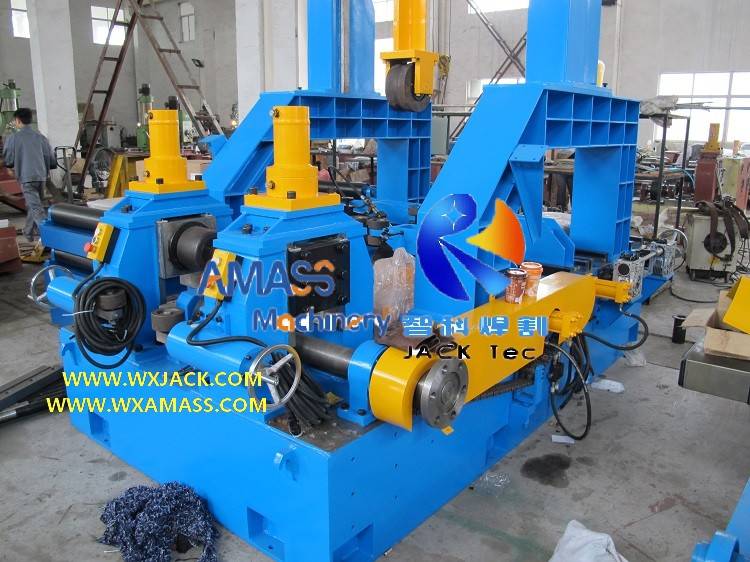

Серийное производство на механическом фундаменте 3 в 1  Машина для правки сварных швов в сборе двутавровой балки в Wuxi JACK: (Рис.3)

Собран в основной корпус Wuxi JACK.  Машина для выпрямления сварных швов в сборе с двутавровой балкой 3 в 1:  (Рис.4)

2. Основные блоки в механической раме  Машина для изготовления балок 3 в 1:

1) Основание кровати состоит из двух основных секций: пьедестала и двух.o части собранных сверху кронштейнов С-образной формы, которые образуют боковую сторону основного корпуса машины для изготовления двутавровых балок;

2)  Механическая C-образная рама в аппарате для сварки балок TH с интегральной функцией:

Кронштейны С-образной формы выполняют две функции.:

а) Один из них - построить относительную закрытую рабочую зону машины для сварки H-балок 3 в 1 (машина для сварки Т-балок);

б) Другая функция заключается в наличии бокового отверстия для облегчения эксплуатации аппарата для сварки вертикальных двутавровых балок: при регулировке выравнивания фланцев с помощью ручных маховиков оператор может беспрепятственно получить доступ к этой рабочей зоне;

Механическая основа C-образная рама Wuxi JACK 3 в 1 T  Сварочный аппарат для двутавровой балки: (Рис.5)

 3) Для сравнения, серия ZHJ. Интегрированный автоматический сварочный аппарат двутавровой балки имеет закрытую боковую сторону, потому что обе стороны выравнивания фланцев выполняются с помощью гидроцилиндров, без вмешательства человека;

3. Пьедестал аппарата для вертикальной сварки двутавровых балок представляет собой прочную и прочную коробчатую конструкцию, которая будет прочно монтироваться на полу цеха во время установки аппарата серии PHJ. 3 в 1  H Машина для изготовления балок;

4. Кронштейн конструкции C имеет поперечное сечение в форме сетки.Это не только придает интегрированному автомату для сварки двутавровых балок хороший внешний вид, но и значительно увеличивает его прочность и стабильность:

Сетчатая структура в кадре C Wuxi JACK  Встроенная функция 3 в 1 сварочном аппарате TH: (Рис.6)

Сварочная двутавровая балка будет производиться на сварочном аппарате Wuxi JACK Integral Function 3 в 1 TH. (Рис.7)

С. Технические параметры PHJ15  Интегрированный автоматический сварочный аппарат для двутавровой балки:

Ниже приведены технические характеристики встроенного автоматического сварочного аппарата для двутавровой балки PHJ15 (машина для сварки тавровых балок):
