Высокий ZHJ8020 H BEAM Узел сварки сварной сварки выпрямляйте интегральную машину

1. Быстрое понимание на сварке сварки сварки сварки луча ZHJ.

1)  Машина из изготовления лучей серии ZHJ - это усовершенствованное и высокоэффективное оборудование в отрасли стальной конструкции, применимое для производства света до средней пошлина сварной сварки H Луч. Производится макс. Высота сварки сварки с одним проходом составляет 12 мм;

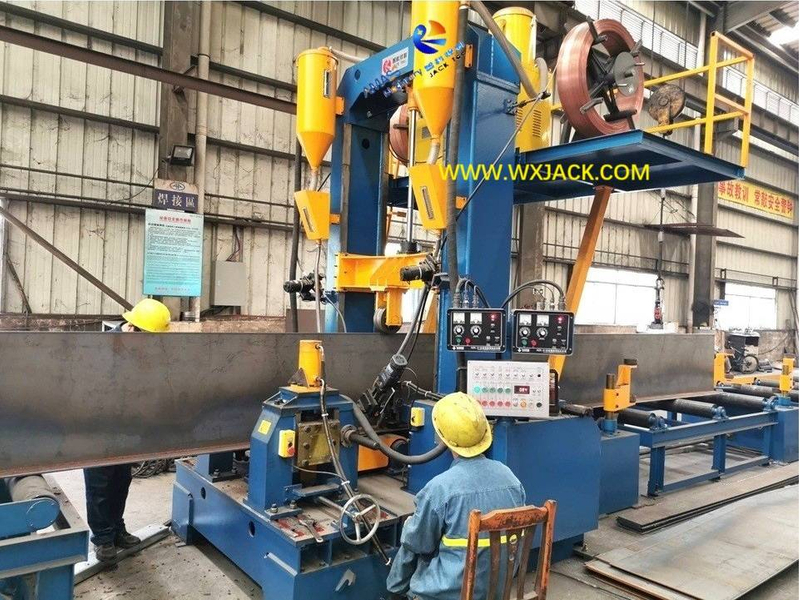

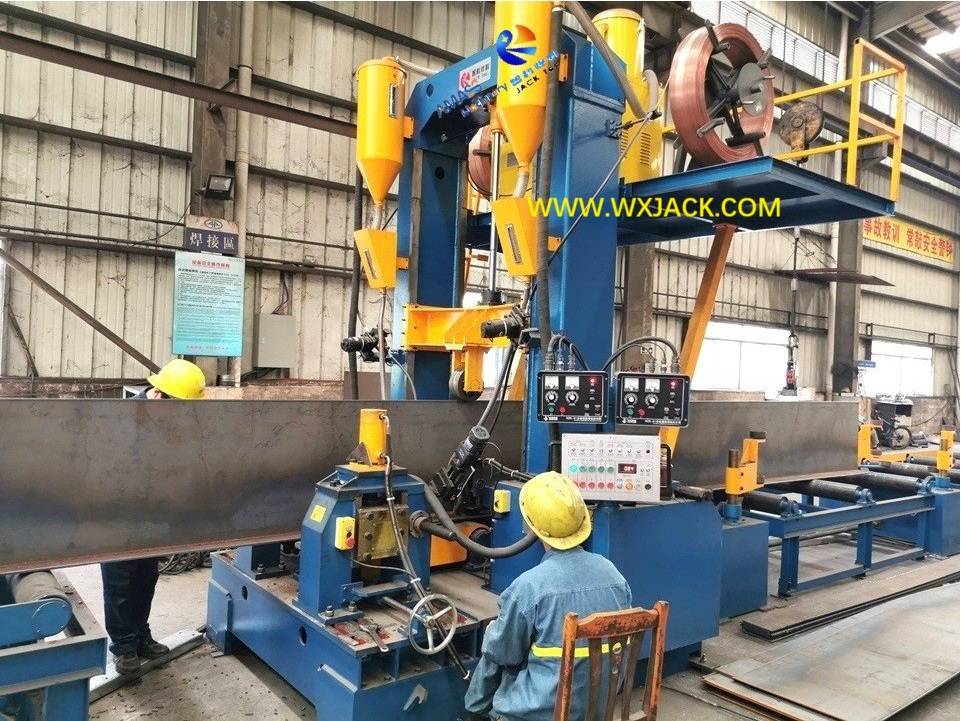

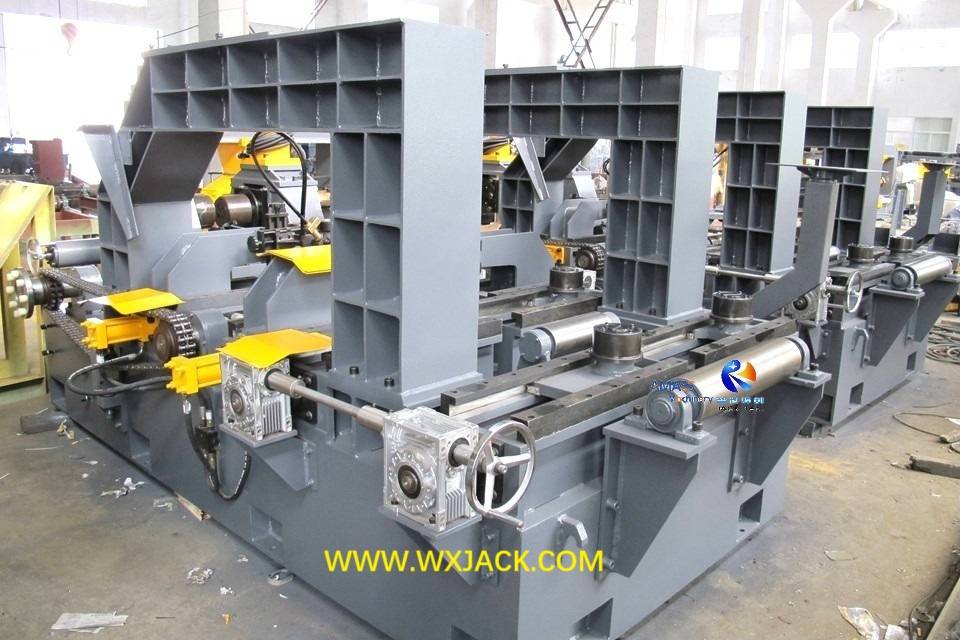

2) ZHJ20 является самой большой моделью в серии ZHJ серии 3 в 1 вертикальной машине сварщика H Beam. Он изготавливает сваренный H Beam T Beam с высотой веб -сайта 200 ~ 2000 мм: ( рис.1,2 )

3) Другие спецификации готовых стальных балок такие же, как и у моделей ZHJ8015 и ZHJ8018.

2.   Основные спецификации модели ZHJ20 подгоняют машину для изготовления луча:

1) Режим сварки:                        пила (погруженная дуговая сварка)

2) Размер сварного шва для одного прохода:  8 ~ 12 мм

3) Входной конвейер:           общая длина 11 м, включая 3 роликовых таблиц. Один из них управляется мотором

4) Выходной конвейер:                 общая длина 11 м, включая 3 роликовых таблиц. Первые два могут быть

Повышен гидравлическим масляным цилиндром

5) Интегрированная рабочая скорость сборки, сварки и выпрямления:    200 ~ 1200 мм/мин., Контроль инвертора переменного тока

6) Общая мощность машины ZHJ20 ：   Основная рама составляет 20 кВт, два сварки мощности - 140 кВА

7) Машина Общая длина размера × ширина × высота       32 м × 4M × 4,2 м

3.   Основные единицы ZHJ20 Модель 3 в 1 Интегрированная функция H Лучатная сварочная машина:

1)  Свела сварки в ZHJ20 протягивает сварщик H Beam :

American Lincoln DC1000 SID ARC SAW SAWS SYSTER или Китайский местный бренд ZD7-1000IGBT PRO SAW SAW SAWS SYSTER;

2) Система привода переменной переменной переменной переменной:    известный бренд инвертор;

3) Мотор -редуктор:                  китайский бренд

4) Гидравлическая система:               китайский бренд

4.  Технические особенности машины из изготовления луча модели 3 в 1 ч:

Как можно проверить из прикрепленных изображений:

1) H Лучатный сборка в ZHJ20 Вертикальный сварщик H :

В этой машине:

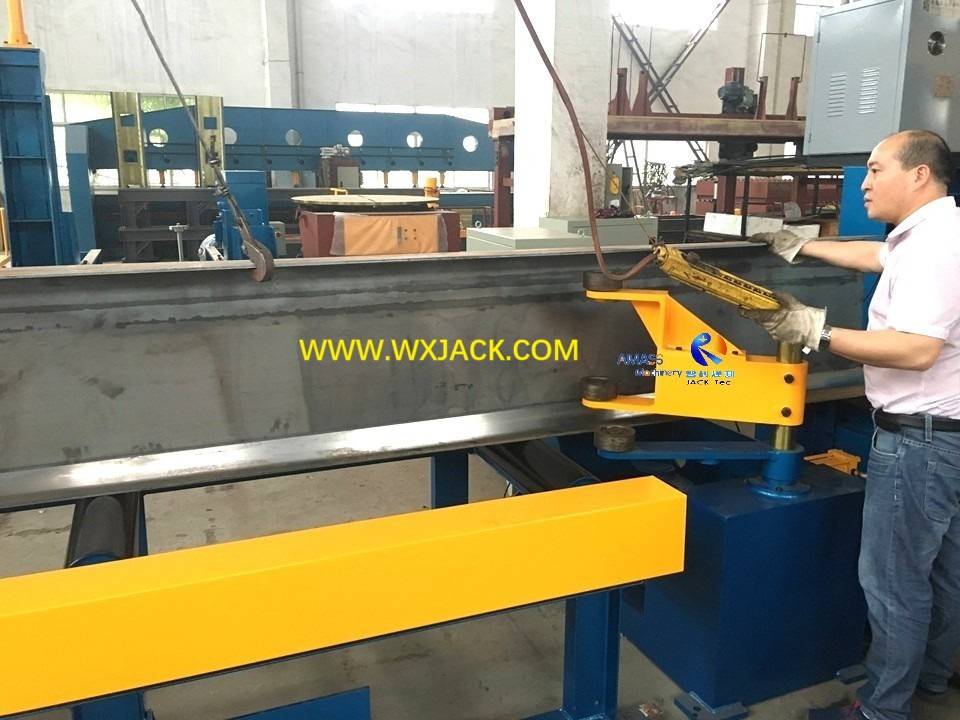

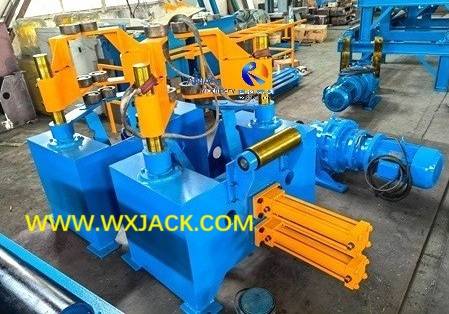

A) Первым шагом является грубое позиционирование веб -сайта и фланца с помощью 3 наборов гидравлических манипуляторов гидравлического привода желтого цвета (система вытягивания стержней), развернутых вдоль таблиц входного конвейера машины. См. Ниже: ( Рис.3 )

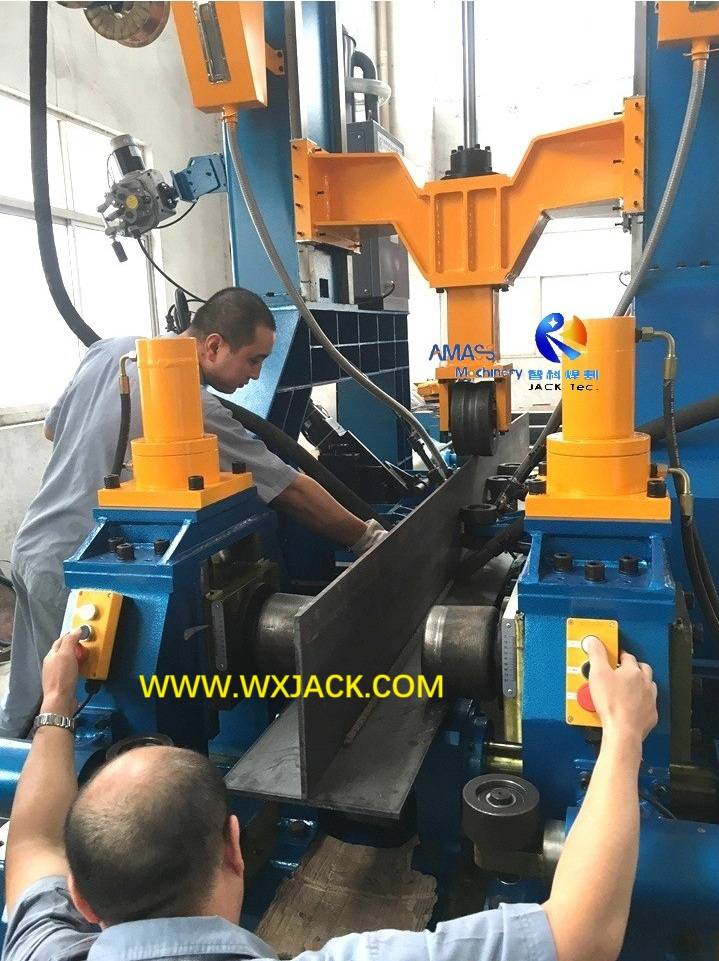

б) Вторым шагом является точное позиционирование веб -сайта и фланцевое значение с помощью 6 пар выравнивания роликов, установленных в основной рамке центральной рабочей единицы машины.

Таким образом, луча TEAM /H собирается в форму;

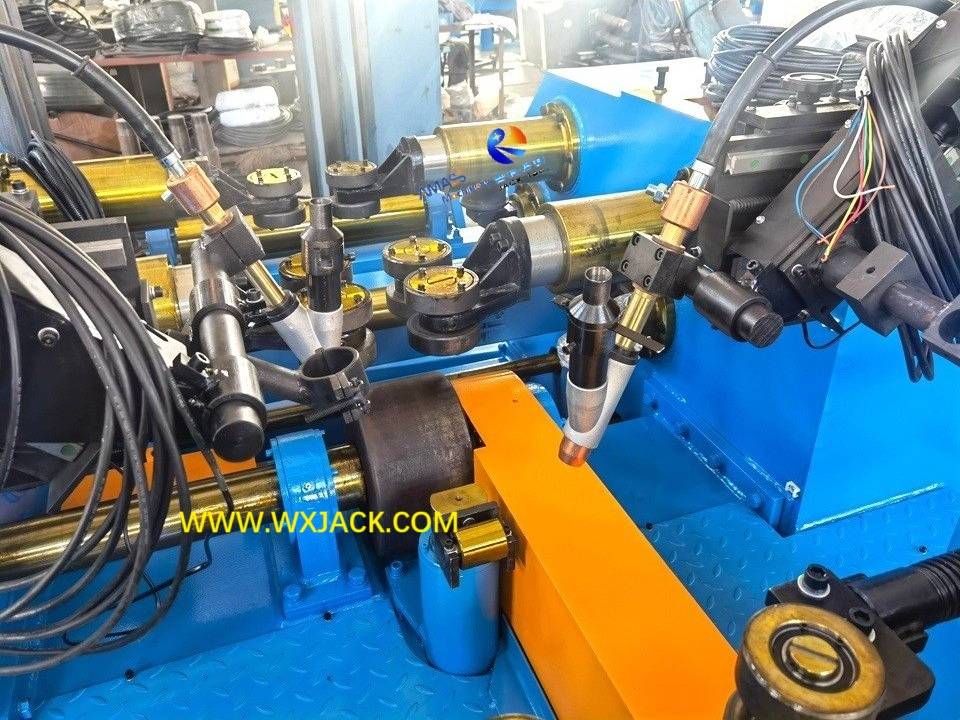

2) Сварка H Beam в ZHJ20 3 в 1  протягивание через HEAD MACHINE HEAD:

а)   машина принята с одной дугой или двойной дугой (погруженной дуговой сваркой);

б)   Сварка питания может быть китайский бренд или США Lincoln, из 1000a ~ 1250A выходных поставков сварки;

3) Главное блок в ZHJ20 Модель 3 в 1 -часовой машине изготовления луча:

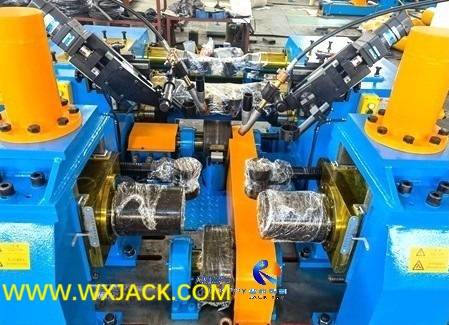

H Beam Flange Bind устанавливается на выходе из основной рамы машины, прямо после сборочной и сварки. Он выпрямляется на сварном фланце с выпрямленными роликами вниз; Смотрите ниже маленькое фото: ( Рис.4 )

4) Применение модели ZHJ20 3 в 1 Вертикальном HEAD MACHINE:

Машина серии ZHJ имеет большую долю рынка, чем серия PHJ в китайской сталелитейной структуре. Это требует более 60% объема обмена .

5. Технические параметры модели ZHJ20 Интегрированная функция H Beam Сварка:
