Высокоэффективная стриптиз -стриптичная машина с гибким размером

CG Serie Spear Plate Machine-это «Простейший » и 'Самый ранний ' в семействе продуктов серии CNC-CG серии CNC-стриптиз.

1. Использование и нанесение машины для резки полосатой пластины:

1)   Функция машины для резки полоски:

A)  Резка на полосе пластины предназначена для вырезания щелевой пластины, или или разрезания углеродистой стали в продольном или поперечном направлении с помощью кислорода и резки газа (ацетилен или пропан). Таким образом, он имеет полное название машины для резки пластиной полосы или машины для оксиацетилена. Пожалуйста, посмотрите вторую фотографию;

б)  Готовым продуктом машины являются углеродистая стальная прорезь и металлические пластины в форме полосы различных размеров:

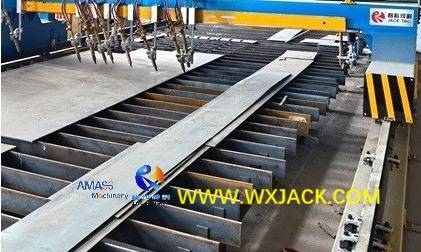

Полосная пластина вырезана от Wuxi Jack Cnc Clip Plate Machine: ( Рис.1 )

c)  Машина резки пластиновой пластины имеет аналогичную функцию, что и машина сдвига, но в различной структуре машины и принципе работы.

2)  Нанесение машины для резки полоски:

A) S Trip Flame Plate Plate Plate имеет самую длинную историю в семействе продуктов на стрип -стрип -стрип -пластинке перед появлением системы ЧПУ;

б)  в производственной линии луча H и / или производственной линии луча коробки резка полоска более применима, чем резка управления ЧПУ, потому что она требует только прямой резки без разрезания контура (и ЧПУ) в такой ситуации;

в) применение  машины для резки пласти с полосатой пластиной:

 С зрелой технологией ЧПУ, эта машина имеет два типа наиболее часто принятого приложения:

       я.  Либо в сочетании с ЧПУ, системой вождения сервопривода и скандальщиком с ЧПУ, которые должны быть составлены в машину резки пламени с ЧПУ;

      II   Или по -прежнему использоваться в качестве единственной цели оксиацетиленовой резки полосы пластины;

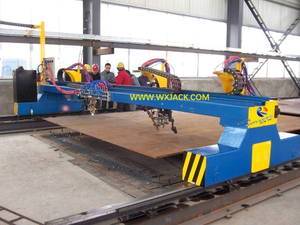

     iii.  Иногда машина также оснащена одним или несколькими наборами тройного фонарика, чтобы получить больше вариантов использования.

2.  Стандартный продукт и изменение машины для резки пласти .

1) Стандартный продукт машины содержит девять наборов фонарика с разрезанием полосы в пролежном промежутке 4000 мм (общая достоверная ширина резания такой машины составляет 3200 мм):

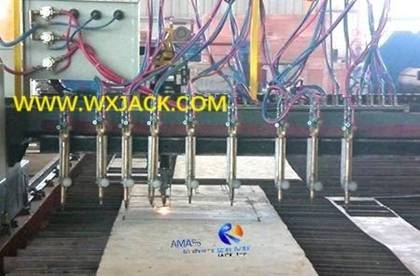

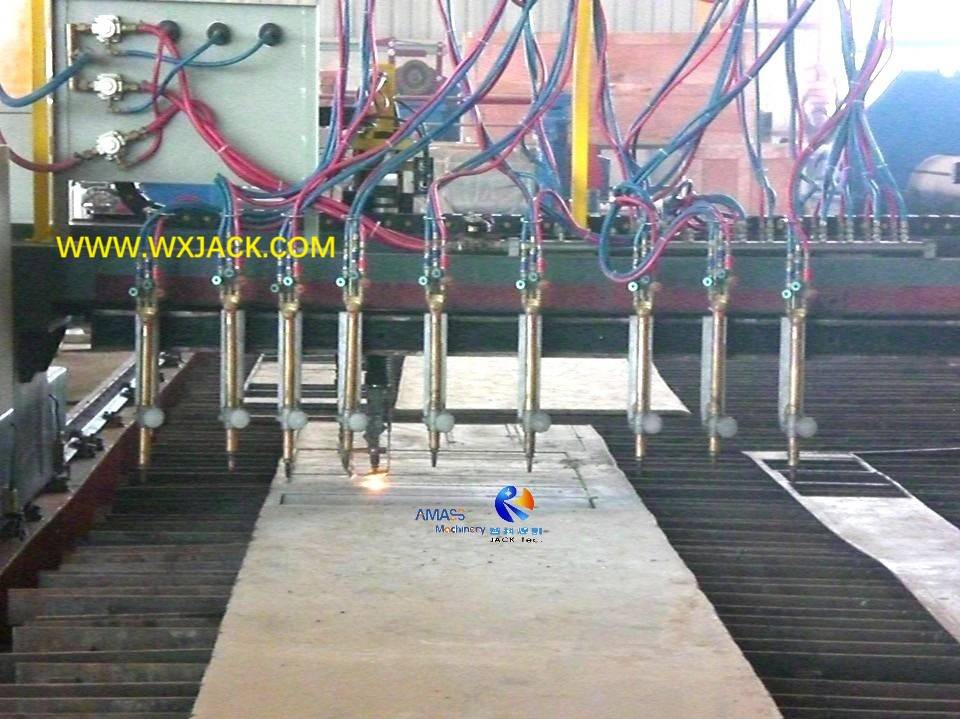

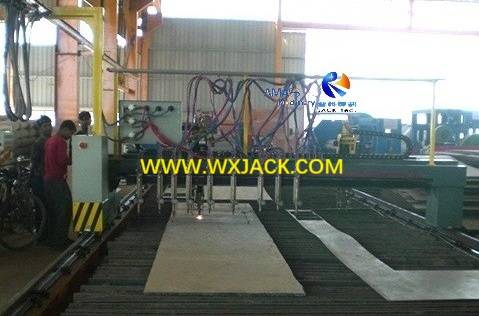

Полосные резки факела в работе: ( Рис.2 )

2)  из ​​которых расстояние между каждой из факелов полоса может быть отрегулировано вручную, основываясь на необходимой ширине разрезания готового продукта;

3)  Количество факелов полосатых в одном наборе машины может быть более или менее девяти наборов на основе спроса клиентов;

4)  То же, что и тройная режущая машина, машина для резки пластиной полосы с пролетом рельса, более 4000 мм, должна иметь двойной путь, который может быть введен только в реальность с ЧПУ и его сервоприводом;

5)  Для пролета железной дороги 4000 мм и меньшей резки пластиковой пластины, его система управления проста: только контактор и реле для управления работой машины.

3.  Структура и композиция машины для резки полоски:

1)  в качестве одного вида продукта в машине резки стриптиз -плиты с ЧПУ машина для резки стрип -пластины имеет универсальную структуру путешествующего порта вдоль рельсов;

2)   Его композиция включает в себя три основных подразделения:

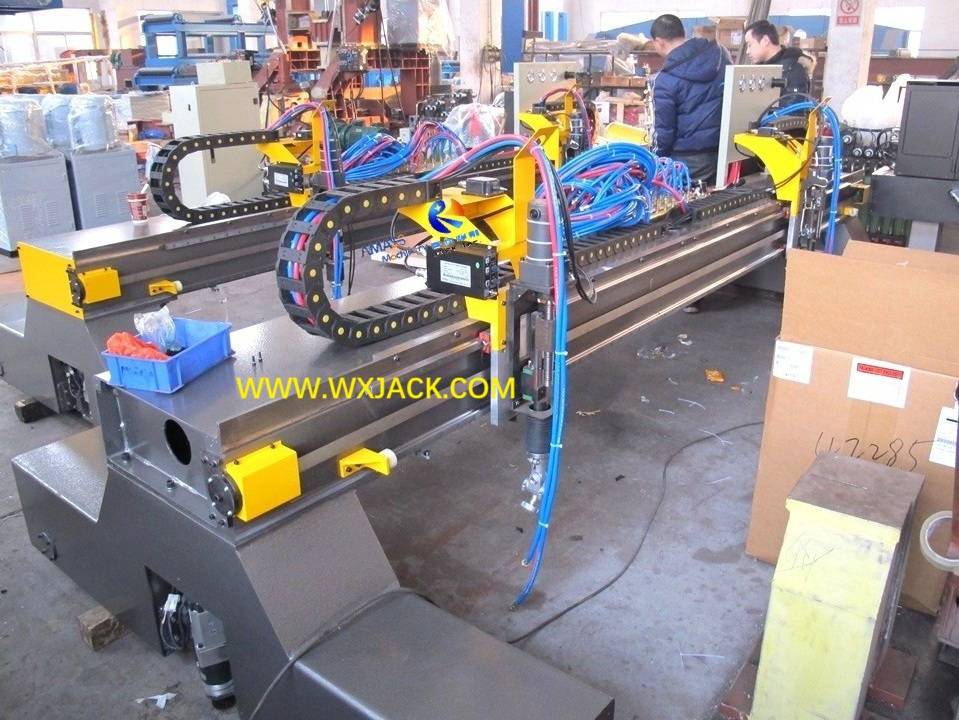

а ) Механическая единица модели WUXI JACK CNC      -CG4000 Модель CNC Clip Plate Machor

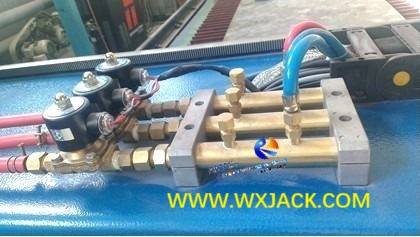

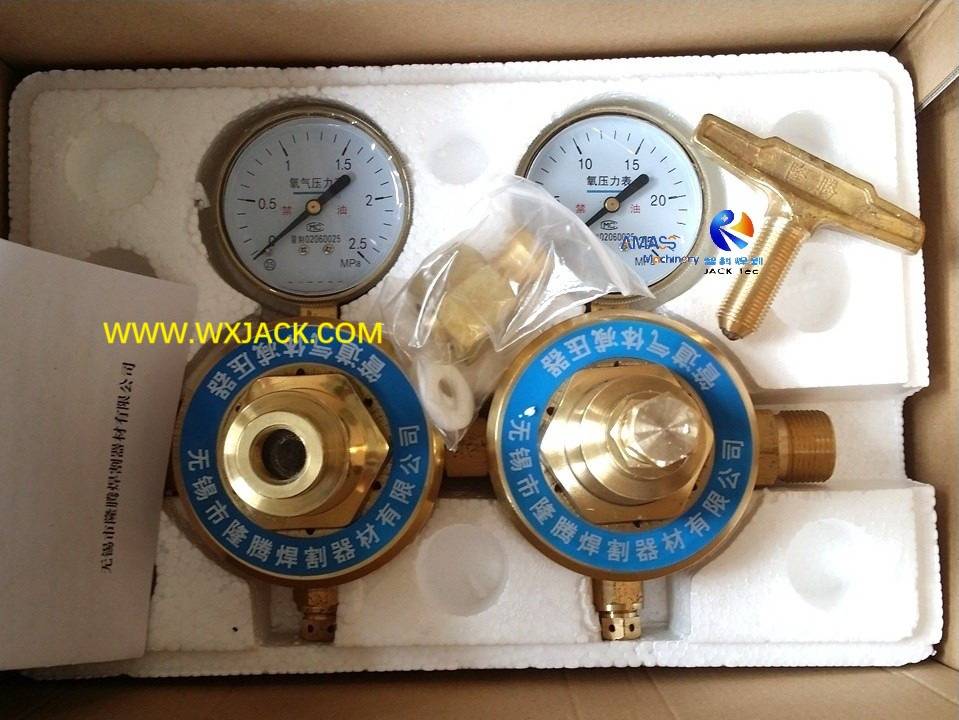

б)  Система тепловой резки на панели центральной подачи газовой панели, счетчика (пожалуйста, проверьте прикрепленные пятые и шестые рисунки), газовые трубки, фонарика с разрезанием полосы (отличается от отдельной режущей факела с ЧПУ) в машине:

Режущие газовые трубки в машине ЧПУ для резки пламени с

в) Система электрического  управления и рабочие панели.

4. Технические параметры машины для резки пласти
