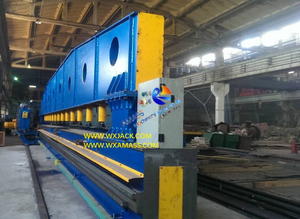

Название продукта в этом разделе дает образное описание механической конструкции станка для снятия фасок с кромок пластин XBJ-9: он выглядит как кусок квадратной коробки, стоящий в мастерской;
1) Этот комплект оборудования для фрезерования кромок имеет полузакрытую конструкцию;
2) В отличие от текущей стандартной механической конструкции портала открытого типа, этот станок для снятия фаски с пластин имеет оба конца, ограниченные стеновыми панелями с обеих сторон, при ширине расширения 1,5 м;
1) Кроме того, на двух концах пересечения рабочего стола со стеновой панелью имеется отверстие, соответственно, через которое стальная пластина заготовки может выдвигаться из стеновых панелей;
2) Во время работы станка для снятия кромок с пластины (кромкофрезерный станок) заготовку можно маневрировать в направлении движения фрезы с помощью этих двух отверстий, так что может быть достигнут дополнительный ход скашивания металлической пластины на станке для фрезерования кромок стальных листов;
3) Например, в этой модели станка для снятия фасок с номинального хода 9 м (фрезерный станок с одной головкой) доступна фактическая длина стального листа для фрезерования кромок 12 м;
1) Третье преимущество этой структуры Станок для фрезерования кромок стальных листов Благодаря относительно закрытой рабочей зоне для фрезерного агрегата можно получить наибольшую степень защиты как с точки зрения безопасности, так и с точки зрения контроля загрязнения;
2) Как видно из приложенного первого рисунка, масляные трубки гидравлической станции входят в кромкофрезерный станок и выходят из него через нижнее отверстие, вырезанное в стеновой панели, которое образует фактическое разделение между гидравлической насосной станцией и направляющими. и фреза из Краевой фрезерный станок.Это очень полезно для поддержания чистоты этих высокоточных рабочих узлов;
«Слабым местом» такой конструкции станка для фрезерования кромок является то, что его стоимость производства и, следовательно, цена выше примерно на 10% по сравнению со стандартной конструкцией обычного портального оборудования для фрезерования кромок.
1. На прикрепленных рисунках показана передняя сторона (загрузка и выгрузка заготовки) и задняя сторона (выполнение сварочной канавки) станка для снятия кромок с одной головки;
2. Для максимального удобства панель управления Краевой фрезерный станок встроен в его фрезерную каретку, при этом панель управления также устанавливается на задней стороне фрезерной каретки.Таким образом, все кнопки и переключатели находятся на расстоянии вытянутой руки в процессе создания сварочной канавки с помощью станка для снятия фаски с пластин.Как показано ниже:
3. С одним установленным комплектом фрез эта модель кромкофрезерного станка XBJ-9 может выполнять только задачи по сварке канавок верхних скосов, прямых и наклонных кромок;
4) Если необходимо сделать более низкие фаски, заготовку необходимо перевернуть на 180°, чтобы ее первоначальный нижний край стал верхним краем, а затем снова загрузить в кромкофрезерный станок для второго снятия фаски с металлической пластины.
Ниже приведены технические параметры станка для фрезерования кромок листового металла Square BOX XBJ-9 с одной фрезерной головкой:

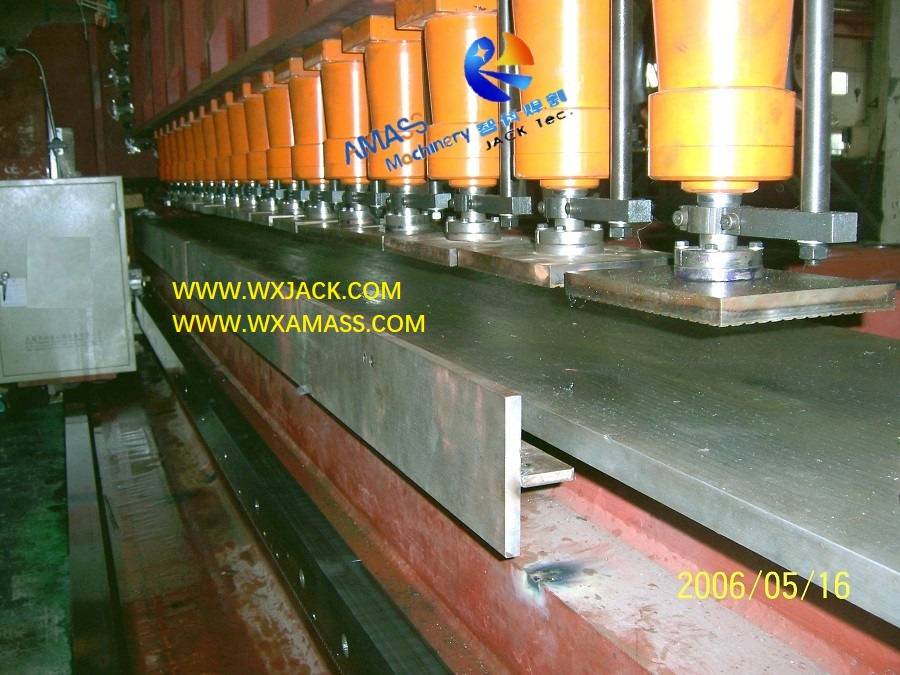

Модель Технический параметр | Одинарная фрезерная головка Square BOX XBJ-9 Фрезерный станок для листового металла |
Макс.Край пластины Длина фрезерования (мм) | 9000 (фактически до 12 м) |
Мощность и обороты фрезерной головки | 7,5 кВт, 1440 об/мин (доступна более высокая мощность) |
Скорость вращения шпинделя кромочной фрезерной головки | 75 ~ 420 об/мин, 6 ступеней маховиком |
Гидравлический двигатель | 5,5 кВт |
Коническое отверстие конца фрезерного шпинделя | ISO 50 (7:24) |
Ход шпинделя | 100 мм |
Количество фрезерных головок | 1 комплект |
Толщина листа для листового металла снятие фаски | 6~50 мм (по требованию заказчика) |
Угол фрезерования верхней фрезы | от 0° до +45° |
Скорость фрезерования кромок | 150~1000 мм/мин.Бесступенчатый |
Высокая скорость холостого хода | 4000 мм/мин. |
Применимый диаметр лицевой пластины | D=Ø125 ~ Ø320 мм (Ø200 при поставке) |
Количество гидравлических домкратов | 9 штук |
Количество винтов гидравлического домкрата | 3 комплекта, установлены с перерывами |
Ширина рабочего стола | 1450 мм (включая стеновые панели) |
Высота рабочего стола | 1050 мм |
