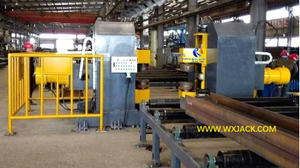

A. Использование и применимые заготовки в серии HJ Box H Beam Horizontal Press Machine:
1. Функция: HJ модель Box H Beam Beam .
2. Подходящие заготовки в машине выпрямления сварной конструкции.
1) Многофункция: в отличие от выпрямляющей машины для выпрямления луча H HYJ и YTJ , который специально применяется для выпрямления HEAD Flange Deformation, этот горизонтальный выпрямление пресса может использоваться на широких разнообразных типах стальной конструкции: H/ Box Beam; Секция сталь; Каналы и т. Д.;
2) Отклонный H Луч для скорректировки в стальной структурной пучке .

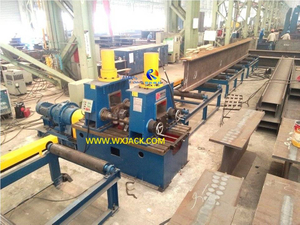

3) Wuxi Jack HJ250 Box H Beam Horizontal Press Machine Работает на куске балки коробки на объекте клиента: ( Рис.2 )
B. Выбор и работа модели на коробке сварной стальной конструкции H лучевая машина для боковой выпрямления:
1. Принцип работы серии HJ Box H Beam Горизонтальный пресс -машины:
1) Рабочая природа: эта машина, по сути, является своего рода гидравлическим рабочим прессом;
2) его актерский блок представляет собой кусок масляного цилиндрического оперативного операции, который движется в горизонтальном направлении, что наталкивает заготовку в пластическую деформацию противоположного направления, таким образом получая цель выпрямления;
3) Выпрямление управления инсультами: чтобы точно управлять боковым ударом по выпрямлению перемещения ОЗУ, в рабочей единице машины существует измерительный линейка, оснащенное рабочим единицей, для контроля объема выпрямления на заготовках:

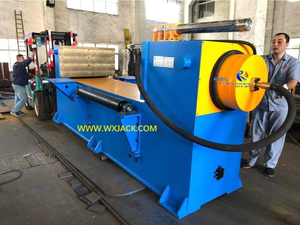

4) Гидравлический привод, нажимающий ОЗУ в горизонтальной машине выпрямления: ( Рис.3 )
5) Установка выпрямления, указывающая линейку в боксе H Луч .
2. Работа на сварной структуре HJ серии горизонтальной машины для выпрямления:
1) Стиль выпрямления. Соответственно, в этой машине выпрямления в направлении этой длины выпрямление осуществляется в форме пошагового бокового толчка;
2) что означает, что при завершении выпрямления текущего сегмента заготовка выдвигается вручную для выпрямления следующего сегмента;
3) Отправка на заготовку . Особенно его выходной конвейер;

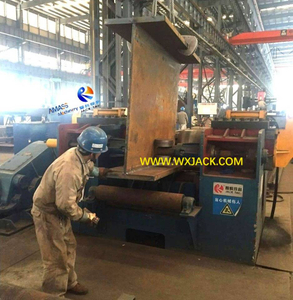

4) Работа на горизонтальной машине выпрямления прессы с помощью рабочего подвеска: ( Рис.5 )
3. Регулировка выпрямления длины сегмента в сварной стальной конструкционной коробке h Лучая лучевая машина для выпрямления:
1) В зависимости от длины и размера поперечного сечения заготовки, длина выпрямления в горизонтальной машине выпрямления нажатия может быть отрегулирована в диапазоне от 1500 мм до 2000 мм;
2) Это означает, что каждый раз, когда выпрямление в машине может выполнять длину от 1500 до 2000 мм тела заготовки;
3) Регулировка по длине этой рабочей зоны реализуется с помощью 2 частей удерживающих точек, которые также служат в качестве выпрямления точек подшипника силового подшипника в машине выпрямляющей луча H:
4) Зона эксплуатационного действия горизонтальной машины выпрямления пресса: ( Рис.6 )
4. Стандартные и общие модели машины для выпрямления сварной структуры Wuxi Jack Горизонтальное прессование:
1) Дифференциация на моделях Box H Beam Beam Beam. Сила выпрямления выходного выхода, от 20 тонн (модель: HJ20) до 200 тонн ( HJ300 );
2) Другие распространенные используемые модели включают в себя: HJ100/ HJ200/ HJ250;

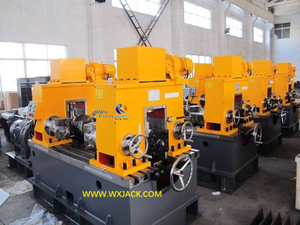

3) Wuxi Jack HJ200 Model Горизонтальная машина выпрямления пресса на семинаре клиента: ( Рис.7 )
4) Wuxi Jack HJ300 Стальная конструкция BEAR HORIZONTAL PRESS MATCH
C. Структура и основные единицы в сварной структуре горизонтальной машины для выпрямления:
Композиция: эта коробка H лучевая латеральная выпрямляющая машина состоит из механического основного кадра / входного конвейера / выходного конвейера / гидравлической системы и системы электрического управления :
1. Механическая сборка мэйнфрейма в горизонтальной боковой машине H Луч.
1) Основные компоненты включают в себя: стационарный рабочий слой/ актерский прессовательный балок/ выпрямление Использовать цилиндр/ вспомогательные роликовые таблицы;
2) Цилиндр для выпрямления приводится на горизонтальном луче. Его движение руководствуется поршневым стержнем, во время выпрямления нажавшего рабочего периода машины;
3) 2 части выпрямляющих силовых блоков установлены на передней поверхности нажающей балки. Его защищенные интервальные положения могут быть скорректированы вручную. Этот интервал равен длине в одиночном времени в горизонтальной машине выпрямления. После регулировки 2 блока закреплены вручную с помощью винтов;
4) Чтобы избежать конфликта между заготовкой и двумя силовыми блоками во время отправки заготовки, в машине есть 2 части позиционных цилиндров, которые имеют интервал 1335 мм между друг другу . Эти 2 позиционирования цилиндров могут оттолкнуть заготовку от двух силовых блоков при необходимости;
5) Механическая основная рамка Wuxi Jack HJ300 Box H Луч
2. Входные и выходные конвейеры HJ Models Сварная структура горизонтальная машина выпрямления:
1) Входные и выходные конвейеры предназначены для отправки заготовки и выхода в машину и выходить из машины соответственно;
2) оба конвейера состоят из таблиц вождения и холостых роликов;
3) таблицы роликов и выездных роликов имеют длину 8000 мм;
4) Стол ролика Outfeed приводится в систему с помощью редуктора двигателя;
3. Гидравлическая система в стальной структуре.
1) Функция: гидравлическая система предназначена для прочного нажима и зажима заготовки;
2) оснащены фильтрами впуска и давления: один фильтр работает во время ввода в эксплуатацию; Другой фильтр управляет официальным запуском машины;
3) Основные компоненты гидравлической системы включают в себя: насосную станцию/ цель выпрямления и цели позиционирования цилиндров/ шланга;
4) Длительный срок службы: оснащены тонким фильтром, гидравлическая система гарантирует, что долгосрочная надежная работа самой машины.
D. Основные технические параметры горизонтальной боковой сварки Стальной конструкции H Машина для выпрямления луча:
1. Специфика рабочих частей горизонтальной машины для выпрямления пресса:
Принимая H Beam в качестве примера:
Подходящие размеры H Beam для Wuxi Jack HJ20 ~ HJ300 Box H Beam Beam Leak Matcher: ( Рис.10 )
1) Ширина фланца B : от (100 ~ 200 мм) для HJ20 до (200 ~ 800 мм) для HJ300
2) Толщина фланца S : от (6 - 15 мм) для HJ20 до (6 - 40 мм) для HJ300
3) Высота веб -сайта H : от (100 - 400 мм) для HJ20 до (200 - 600 мм) для HJ300
4) Толщина веб -сайта a : от (5 - 7 мм) для HJ20 до (6 - 30 мм) для HJ300
5) H Длина луча: 3000 - 12 000 мм
2. Основные технические параметры серии HJ Box H Beam Горизонтальный пресс Machine:
Модели | HJ20 ~ HJ300 Сварная стальная конструкция Коробка H Луч боковой выпрямление |
Максимум Выпрямление силы давления | 20 ~ 300 тонн (HJ20 ~ HJ300) |
Максимум Выпрямление гидравлического цилиндра | 350 ~ 800 мм (может быть специально сделано) (HJ20 ~ HJ300) |
Гидравлическая станция мотор | 4 ~ 22 кВт (HJ20 ~ HJ300) |
Гидравлическая станция оценивает рабочее давление | 12 ~ 25 МПа (HJ20 ~ HJ300) |
Длина таблицы ввода и вывода ролика | 8000 мм * 2 |
Входной и выходной валичный двигатель привод | 1,5 кВт *2 |
Общий вес HEMERENGING HEAR | 3200 кг ~ 12 000 кг (HJ20 ~ HJ300) |
Электроэнергетический источник питания | 380 В, 50 Гц, 3 с |
